这波车略稳

只需改变左边VDP芯片的46脚。
此脚 接地 与 接+5V 来决定50桢黑边屏 还是 60桢全屏。
注意：一般原装机还会将46与J3J4并联。其目的是协调 PAL或Ntsc制式 与 显示桢 组合为常见的两大规格：pal-50,ntsc-60.
因为p60不是大众规格，并非所有电视都能支持。

你这台机器已被高手改过，通过按reset时间长短来控制区域，在四个跳线点上方树立的小线路板就是。

如果图方便实用，最终你可以做成这样：追加三个开关。

JP3割断是p60，换晶振就是n制

本来没翻 改完就翻了

你们弄清J1~4的真实定义与原理了吗？.....本来简单的问题..这一通改......不能先弄清楚再去改嘛？不要安全指数吗？
1.J1~4来自5433的72与154角只是控制区域解锁的日英、N\P而已，决定因素是0v或5v。
2.50/60来自5313的46角控制是否全屏全速，原装协调解锁控制一般会与5433的154角并联，决定因素是0v或5v。
3.画面制式来自cxa1145的7角，只控制显示画面的PAL/NTSC工作模式,决定因素是0v或5v。
4.至于晶振则通往各芯片，只是供应一个转换前工作频率而已，实际频率则各芯片内部处理，cxa1145没有处理能力则直接使用，决定因素就是那两个频率。
看以上关系就很明了，想要p60就只改2。
想要n60就改2、3、4。

@フラナガン機關 大神，帮忙看下，我现在已经换了晶振为53.693175，满屏全速，右边的改区小板让我拆了，现在的j1，j2，j3，j4的状况是，j1默认开路，j2被切断，j3被切断，j4默认开路，请问大神用哪个跳线能够切换区域？万分感谢！

所有原装机j1~j4的详细定义都应该一样：
j1j2实际左边是一个点。右边只是0v/5v选择而已。接通5v是英语,0v是日语解锁
jsj4实际左边是另一个点。右边只是0v/5v选择而已。接通5v是ntsc,0v是pal解锁
这两点要组合使用，构成官方定义的3大区域解锁：
日版：日语+ntsc
美版：英语+ntsc
欧板：英语+pal
----------------以上两个点实际上都与画面无关，只负责解锁。

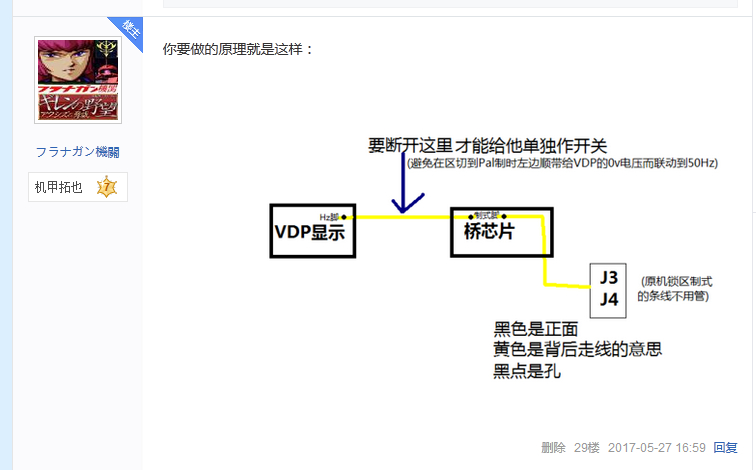

至于j3j4点的vdp-46角并联关系，之前多次说到，是为协调解区而被线路上并联的(目的是在pal解区时vdp也工作到50带黑边来适应欧洲电视)，操作j3j4就没黑边60了只是假象，引用我以前画的一张图，说多了都没用....直接看吧：

根据@フラナガン機關 的提示绘了张图

@フラナガン機關 感谢大神

赚了200

我发现大家已经不是高玩了！ 都进化成电子工程师了！
