一、作品简介
现在的物联网设备品种太多，如果要把各类的协议标准起来也不可能，例如MODBUS也只是标准了协议，并没标准协议内的有效数据。这样就会使各个厂家有各自的软件。如果自家用了5家的设备，那么最终你想控制这些设备要来回切换，不麻烦吗？例如：为了使用更加方便，买同一个牌子的设备，实际上有些我并不是很喜欢，只是能凑合罢了。
用这个网关就是集成各种厂家的数据，最终给用户的只是一个界面，这样用户体验更加清爽，舒适。同时还可以把古老的设备，没有接入互联网功能的设备让它联网！成为一个互联网设备。让数据集中管理，用户单一管理，效率更高更实用。
需要详细资料下载的看原贴：http://club.szlcsc.com/article/details_6695_1.html
二、系统构架图
网关与服务器通信架构图：
网关与节点的通信架构图：
三、硬件部分的描述

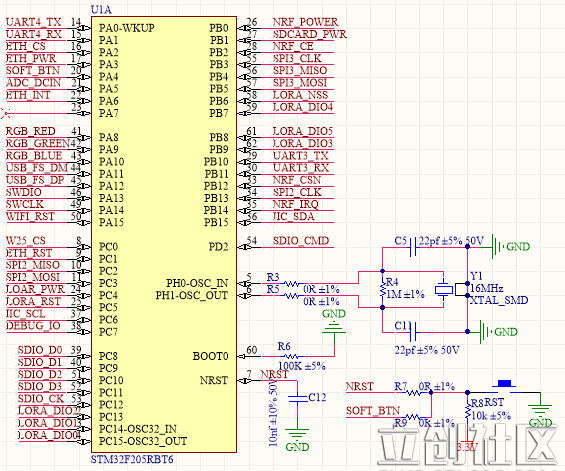

网关原理图：
网关PCB实物图，手工焊接了2张，WIFI是预留了接口，ESP-08

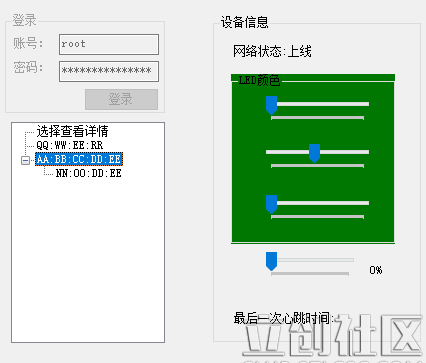

PC远程控制软件
四、材料清单（BOM列表)
MCU：
STM32F205
存储：
W25Q64 & TF
无线通信：
RA-01/02 & NRF24L01P & ESP8266(预留接口)
有线通信：
RS232/485
RTC：
PCF8563T
传感器：
BH1750FVI
SHT211
DS18B20
MQ-135/MQ-2
DCDC：
MP2451
LDO:
ME6210
所有元器件都是常用你的，除了模块，其他的立创都有。模块想必每个人呢都见过了吧，都是行业大佬出的模块。
五、软件部分的描述
硬件介绍：
LORA（Aithink RA-01）：
选取LORA的原因是，针对于物联网行业，越来越多的设备选择它是因为距离比较远，但是缺点也没见几个人说，那就是距离远，传输速率慢！传输时间长！（20dbm的功率，9600
bp
s的速率，空旷距离1km左右）。LORA应用，对于数据量小，使用环境复杂的情况使用还不错。对于智能家居这一块使用我个人觉得还不错，因为在家里面，几乎全是墙壁，如果用zigbee，会涉及到非常多的路由，如果链路断掉，很定位问题点。对于这种环境，看好LORAWAN，顺带吐槽下，目前LORAWAN的开发设备套件太JB贵了！！！！
选择理由：距离远，未来主流
NRF24L01P（PA+LNA）：
这款搞这行电子的应该都知道了吧，现在很多无线通信设备、传感器都是用它做无线，甚至国内还有这款的SOC。所以可以挂载很多不同厂家的传感器，知道对方的协议即可。
NRF24L01P，传输速率比LORA快N倍，但说【入网】这个流程那是ms级别。LORA那是 百ms级别，但是缺点就是无线绕射性能不怎么好，传输直线距离还不错，但是曲线，有障碍物这种情况距离大大衰减。
W25Q64：
这款华邦的SPI FLASH，只要用过SPI FLASH 的工程师应该第一款就用的这类吧。
W5500：
对于以太网而言，要么跑协议栈，要么就用硬件，再要么上高逼格linux(自带)。我这里选取的是W5500，因为主办方要求用STM芯片，其次跑通协议栈很简单，搞稳定协议栈不简单！！所以，为了项目进度、稳定所以选取了W5500。
芯片支持8个socket，1个用于通信，1个用于UDP（本地配置参数用，广播），1个DNS，预留1个TCP SERVER做网页。
目前使用中还是很稳定，用W5500官方的栈分分钟钟搞定，比较稳定。
提示：在我使用中发现socket刚连接上就发送数据，会返回成功，但是服务器并没收到数据。解决方法：链接上socket后，延时300ms(随便延时的)再发送。
选择理由：开发简单，大大缩短了开发时间，芯片使用也很稳定。
ESP8622:
出货量相当惊人的WIFI模块，所以必须得兼容，现在很多智能家居都是用的它采集控制的。不过同是在一个局域网，依然可以通过W5500控制那些WIFI设备。暂时预留着，后续使用。不过有网线的地方还是建议用以太网，WIFI的稳定性受自身以及路由器的影响，会导致产品体验感不受控制，掉线了是设备问题还是路由器问题呢？
RS232/485:
古老且标准的通信方式，必须兼容。打印机、传感器啥的几乎都有这个东西，所以必须兼容。如果家里有一台传统的打印机，想要改造成互联网打印，所以这就派上用场了，拨接协议，直接远程通信打印就搞定了！
硬件设计采用了全隔离方式（信号+电源），保证主控不会受影响。毕竟外接什么设备是unknow的。
选择理由：地球标准，兼容新旧设备
USB：
采用USB HID方式进行通信，目前下位机已经完成，上位机还没写完.....。后续继续！
为什么采用HID方式？ -->> 免驱！！！
打开上位机，插上设备即可完成通信多么好，虽然速率不高，但是满足配置以及读取信息足矣了！
如果虚拟串口，那么你打开的是串口几呢？还要去选择，很麻烦的。体验感太差劲了。
选择理由：仅需要一根USB Micro 数据线（大部分安卓手机标配）即可。
TF：
目前是预留了TF卡，是为了用做长期的大量历史数据存储。通信接口是SDIO方式，硬件已经完善，软件还没有调试。目前使用W25Q64来存储历史数据。
选择理由：地球标准大容量储存卡
RTC：
RTC选取的是一款比较常用的型号PCF8563T，同时配上了一颗充电电池作为RTC备用电源。这颗芯片通信方式采用常用的IIC，很方便操作。
选择理由：操作简单！稳定！
六、总结
由于时间关系，只做了PC端演示程序，但是协议都是零活的，后续会完善B端展示。无论是http，ws，socket，有效数据里面的数据协议均是一样，这样就让整套系统更加容易管理。
服务器用的linux + php + workerman + mosquito + mysql + nginx搭建。支持长连接，高并发！针对于嵌入式物联网设备。
服务器目前完成了：用户登陆+数据解析+数据存储+远程升级 + 远程控制等，后续继续完善B端，这样就方便于手机操控，同时绑定在微信里面就更易用了。
