lamy dialog3，“没帽子”钢笔中比较常见且比较有意思的一枝笔，区别于常见“没帽子”按压出尖的方式，焦三是旋转出尖，且笔夹会随尖的进出而上下浮动，甚是有趣。同时，这个结构也一直让我很好奇…前几日也算半搞明白了。帖子说的是新版焦三，老版也用过，没拆过罢了，就使用来说差别不大，结构估计也差不多。前几天只顾着安装，没有拍详细照片，（废话是个正常人应该都这样），只粗略的拍了一下，就几张图……希望能够讲清楚吧。以下也都是自己的理解，可能有错误，仅供参考。
2018年01月14日 08点01分 4
level 15
寒儒青衫º 楼主
焦三这个旋尖，其主要结构就是在前段笔杆里面，后段笔杆作用几乎可以忽略不计。至于后段笔杆什么作用，下面会提到
2018年01月14日 08点01分 5
level 15
寒儒青衫º 楼主
拆这个前段笔杆也很简单，焦三整笔状态时直接吧，对，直接拔，简单，暴力。拔开之后零件倒出来，就是这样子的，现在出于闭尖状态。
2018年01月14日 08点01分 6
舒舒觉罗日尧
能看下私信吗？我拔的时候黑色套筒不跟着出来。。。
2019年11月18日 14点11分
liuya12369
@寒儒青衫º 我也没拔出来
2020年04月30日 08点04分
level 15
寒儒青衫º 楼主

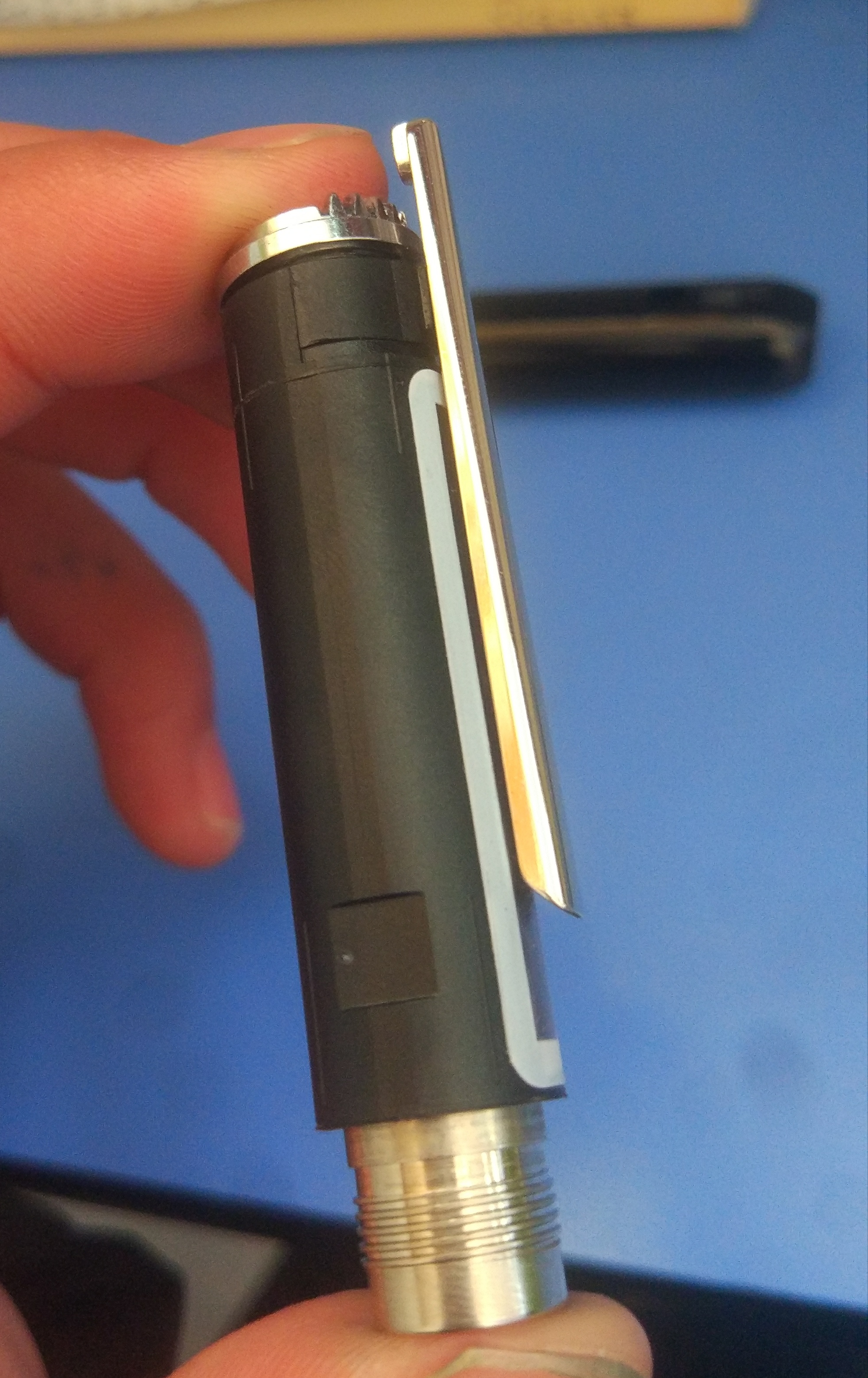

前段大致来说有四个零件，其实图二那玩意应该还可以拆，黑色塑料类似于套筒，里面是金属件，一大块金属。也就解释了为什么焦三那么重，而且重量全压在前面了。焦三45g左右，其实笔杆并没有多重。应该可以拆，至于拆开之后能不能装上就不知道了，所以没敢动。。。。
2018年01月14日 08点01分 7
寒儒青衫º
图二可以依稀看出一点凹槽
2018年01月14日 09点01分
level 15
寒儒青衫º 楼主

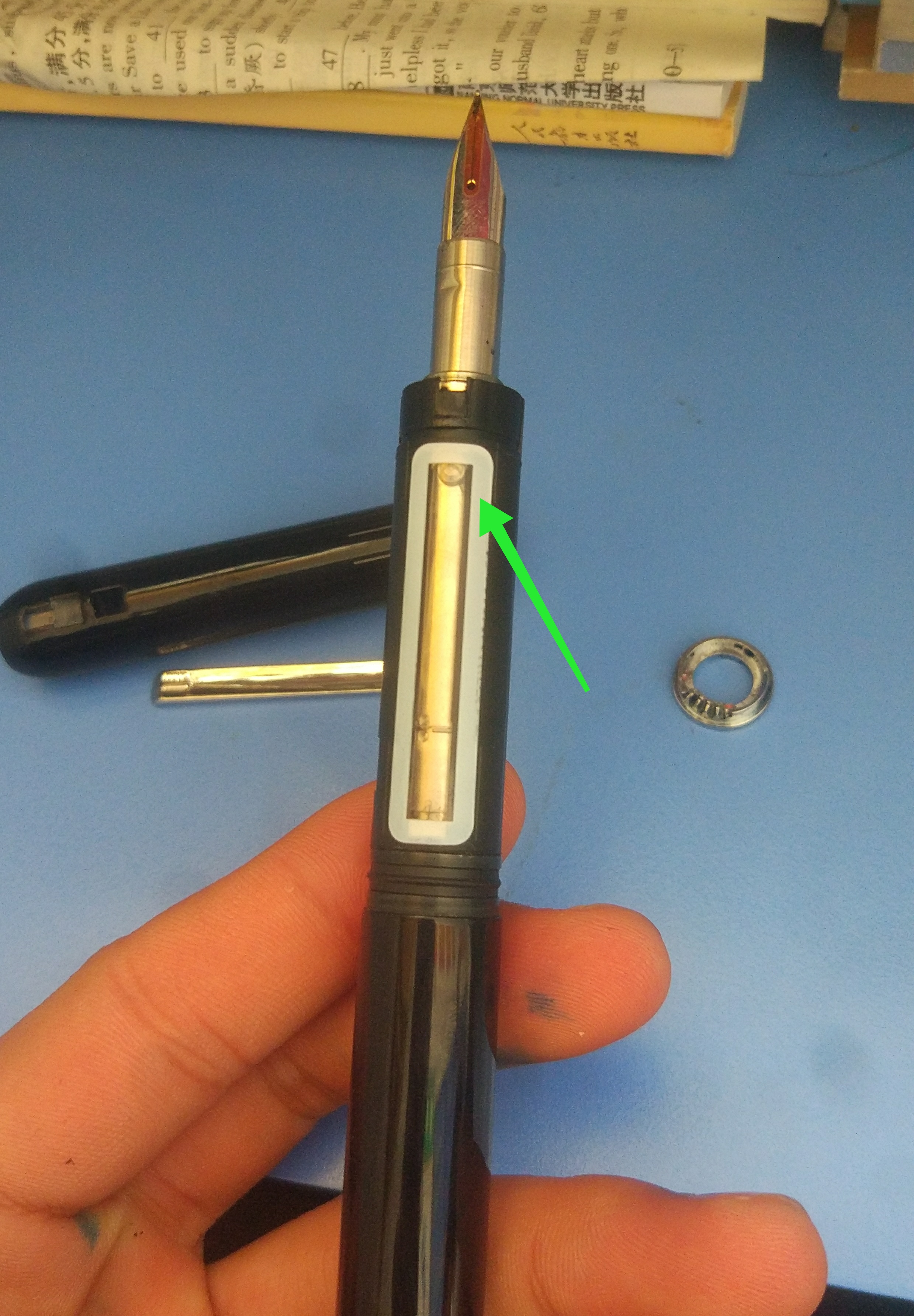

下面分别是出于半出尖和完全出尖状态。注意透明部分里面，凹槽凸出来的那部分位置变化
2018年01月14日 08点01分 8
level 15
寒儒青衫º 楼主
凹槽顶端和尾端有两个小卡槽，出尖闭尖完全时，上一层楼凸出来的那部分会到凹槽中，所以就解释了为什么旋到最后会感到啪嗒一样……灵魂画师，凹槽位置大抵如此。
2018年01月14日 08点01分 9
Manish🌸
抱歉我想歪了
2018年06月16日 10点06分
level 14
阿黄黄黄😳
帮顶
2018年01月14日 09点01分 10
level 15
寒儒青衫º 楼主

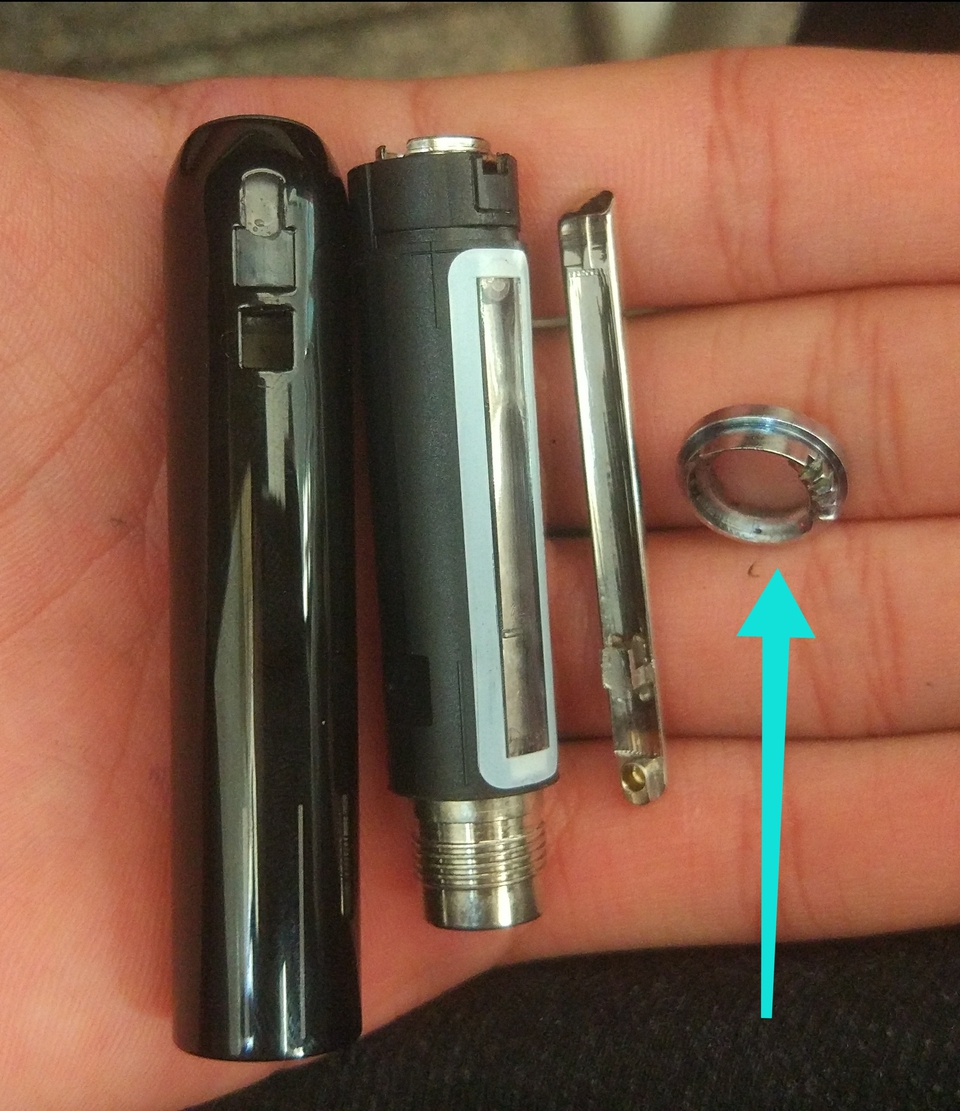

黑色套筒里面的金属件是可以转动的，然后金属件内部有螺纹，就是笔芯的螺纹，笔芯和那个金属件是一对儿，套在一起的。
.
注意最右的小金属环，可以说是最关键的零件了。
2018年01月14日 09点01分 11
level 13
🌙残秋当惜º
插
2018年01月14日 09点01分 12
level 14
静望枫雪yrm
帮顶
2018年01月14日 09点01分 13
level 15
寒儒青衫º 楼主
金属环正面是齿轮，用来带动顶部阀门的开启和闭合，反面有一圈凹槽，为了和黑色套筒链接，把他们放在一起各位可能就懂了。
2018年01月14日 09点01分 14
liuya12369
@寒儒青衫º 这个套筒不出来怎么弄啊
2020年04月30日 08点04分
level 15
寒儒青衫º 楼主
外面加个笔杆，笔杆顶部有一个铁片（阀门），焦三就是这样了。
因为套筒里面的金属件是可以转动的，金属环和金属件卡槽又是刚刚好的，所以一旦金属件转动，顶部金属环也很随金属件转动而转动
2018年01月14日 09点01分 15
