这个怎么搞请问大神们

1336684718q

可不可以画展开图然后再弯曲呢？

建议你按如下方式画：
1、先画厚度15（槽的深度）的圆筒；
2、用螺旋扫描的方式，分段切槽，不带圆角的槽，还是比较好切的；
3、给槽的各段接合处圆角；
4、拉伸出内部结构。

我画了一下，感觉还是比较容易画出来的：

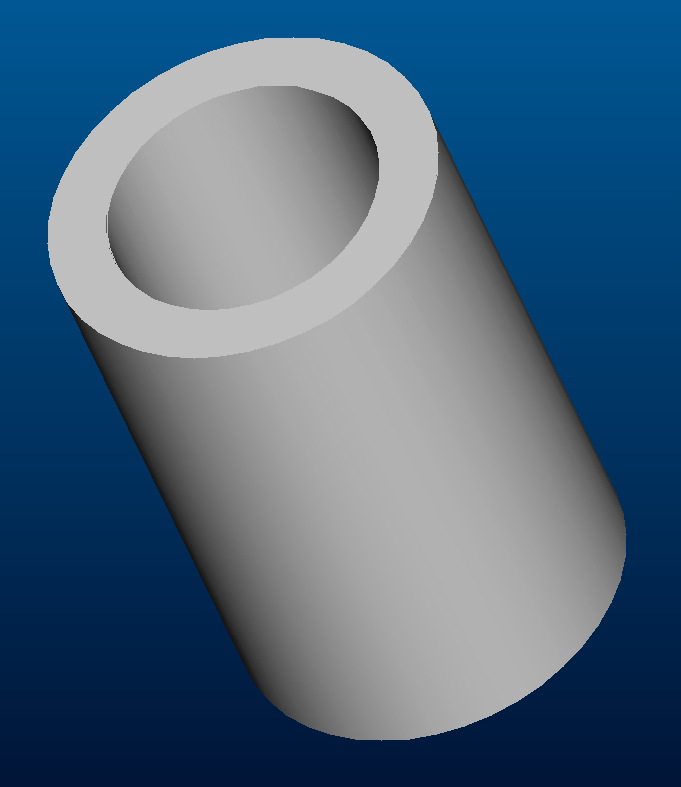

第一步：拉伸外径100内径70高150的圆筒
第二步：用拉伸的方式剪切270°-60°范围的水平槽
第三步：用扫描混合的方式剪切60°-180°范围内的斜槽
第四步：用扫描混合的方式剪切180°-270°范围内的斜槽
第五步：两处R30的圆角
第六步：两处R10的圆角
第七步：一处R25的圆角
第八步：一处R5的圆角
第九步：拉伸出内部结构，因为图上没有键槽宽度，我做的宽度8
大功告成，方向可能与图纸不同，我用TOP面做底面，X轴方向做0°，逆时针计算角度值。

可变截面扫描图形控制一下

以最外面的曲面找对应角度做4个基准点
做草绘曲线
投影
扫描
这个方法做出来简单，不过扫描出来的面不完美

请教楼上大神~我直接按照展开图画好了并先拉伸切除了槽，然后再直接环形折弯，这样子做可以吗？
但是这些角度不知道从哪里看出来是多少度~~~上图都是随便定的~原题中哪个数据是控制了他们的夹角了吗？真心请教

请教楼上~就是如图那个160度是怎么知道他夹角多少度的呢？160度是自己编造的~

有没有倒扣，可不可以分模
