收了一个USB充电脱落的，发一下经验
2017年12月21日 12点12分 1
level 6
tong2108 楼主
thinkpad8我觉得最大的弱点就是充电口了，otgmicrousb3.0基本不用，如果挂着一根线难免磕磕碰碰，充电的时候也一定要小心平放桌子上，难免还是有人出现磕碰，导致焊盘上10针连根拔起……
2017年12月21日 12点12分 2
level 6
tong2108 楼主
然后楼主需要给这玩意充电，发现***怎么充都是0.45A，这他妈要充到什么时候
2017年12月21日 12点12分 3
level 6
tong2108 楼主
突然想起microusb里面是5pin,3.0的另外5pin管传输，不管充电，mocrousb针脚定义分别是gnd，空，d+，d-，5v，默认情况下插入数据线向机器供电，当插入otg线，空和gnd会连在一起，便打开了otg模式，此时电源向外供电，我忽略了除了正负极之外还有的三根线！！！
2017年12月21日 12点12分 4
level 6
tong2108 楼主
一般来说，手机充电器在给手机充电的时候，手机需要检测数据线中的d+和d-的，虽然有些厂商图省劲，把充电器的d+ d-焊接在一起也能充，但是thinkpad8这玩意没辙，只能老老实实的把所有线都引出来
2017年12月21日 12点12分 5
tong2108
在这里插一下，后来把平板的d+d-焊在一起，是能充的
2017年12月21日 12点12分
level 6
tong2108 楼主
2017年12月21日 12点12分 6
level 6
tong2108 楼主
手头还有一台有故障的对照了一下量了出来
2017年12月21日 12点12分 7
level 6
tong2108 楼主

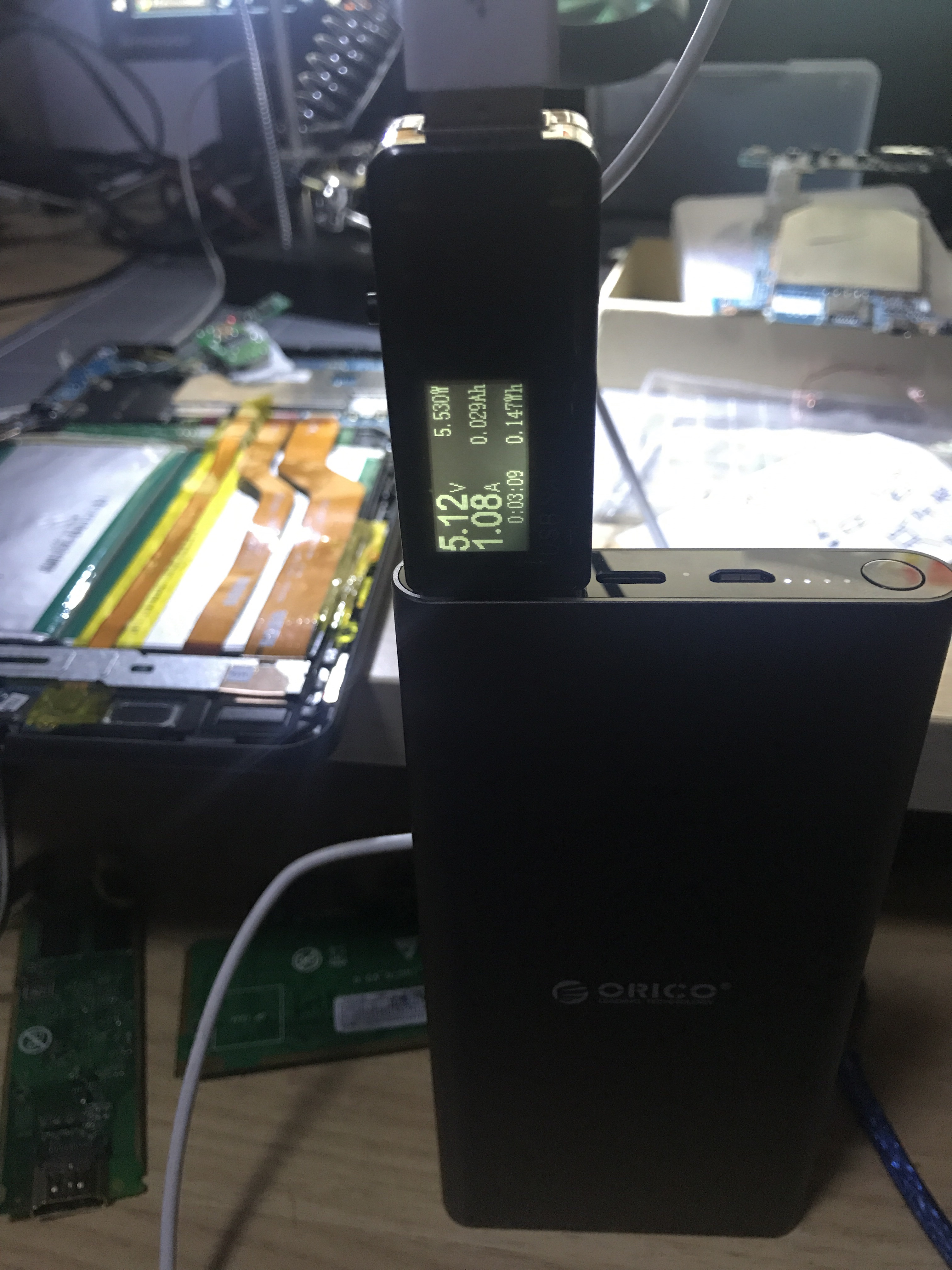

飞线之后量了一下，速度有明显提升
2017年12月21日 12点12分 8
level 6
tong2108 楼主

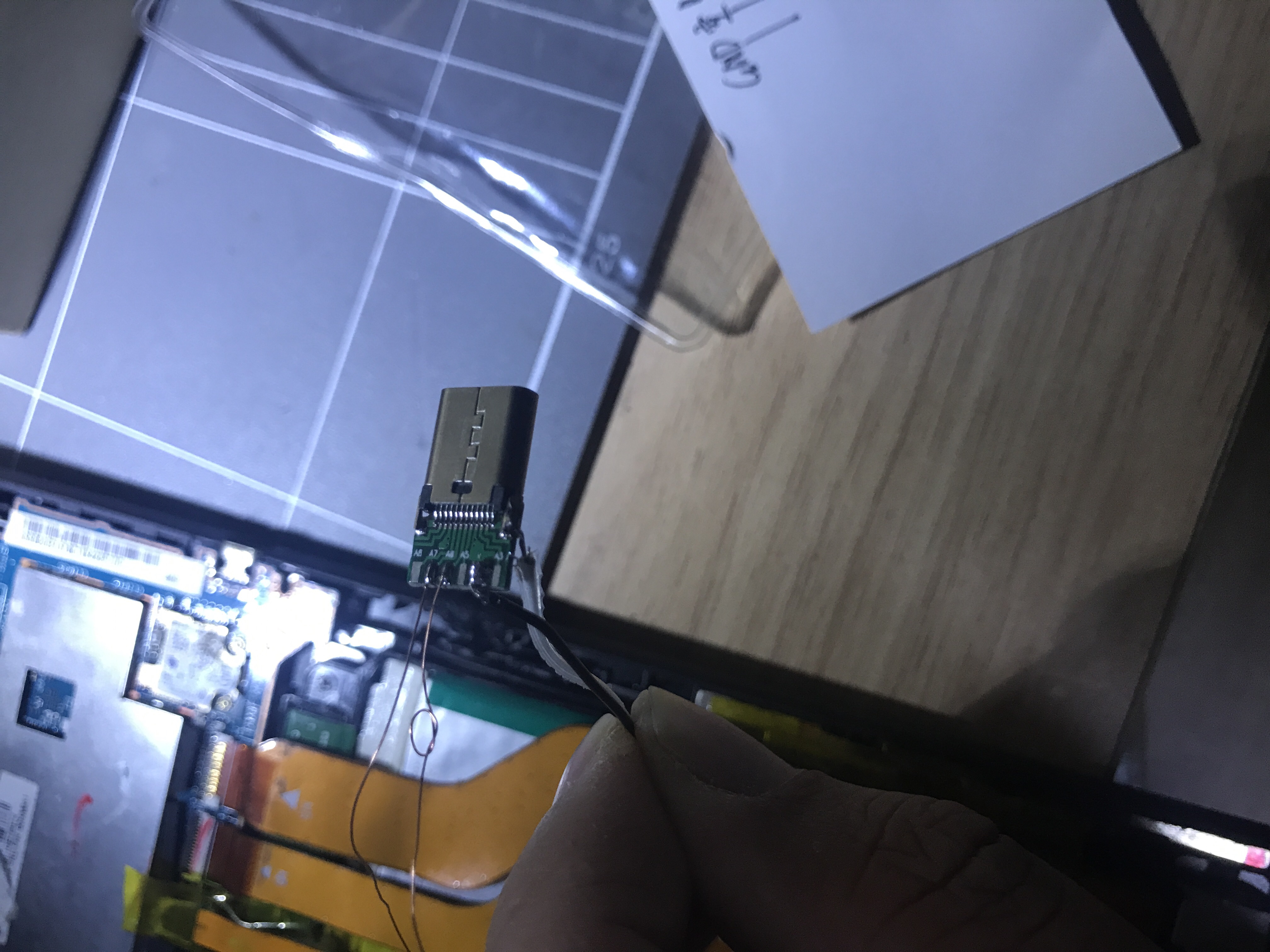

我觉得typec结实，所以就用了typec但是tpc不像microusb通过连接空和gnd来进入otg模式，所以我接出来的这个口，只能充电，不能插入usb存储和鼠标键盘控制器，只能再从m2中引出一套单独的usb了
2017年12月21日 12点12分 9
level 6
tong2108 楼主
关于thinkpad8的m2口引出m2之前参照贴吧大神们的做法，出现了一个小小的问题，关机之后还会耗电，因为接vcc的地方开机后电压5v关机后电压3v左右，还是在工作着，当时我改同事的平板，我给在正极加了一个开关，虽然解决了这个问题但是影响了整体的美观
2017年12月21日 12点12分 10
level 6
tong2108 楼主
2017年12月21日 12点12分 11
level 6
tong2108 楼主
其实正确答案就在眼前，看到上面的microhdmi没有？其中有一个引脚开机后5V，关机后无电压，其实我们只需要从hdmi中引出一个供电给我们m2引出的usb就可以完美解决这个问题了
2017年12月21日 12点12分 12
tong2108
不行不行，妈妈的从hdmi引出来的不能用
2017年12月21日 13点12分
xyads
回复 tong2108 ：楼主，为何不能用？
2018年03月30日 01点03分
level 6
tong2108 楼主

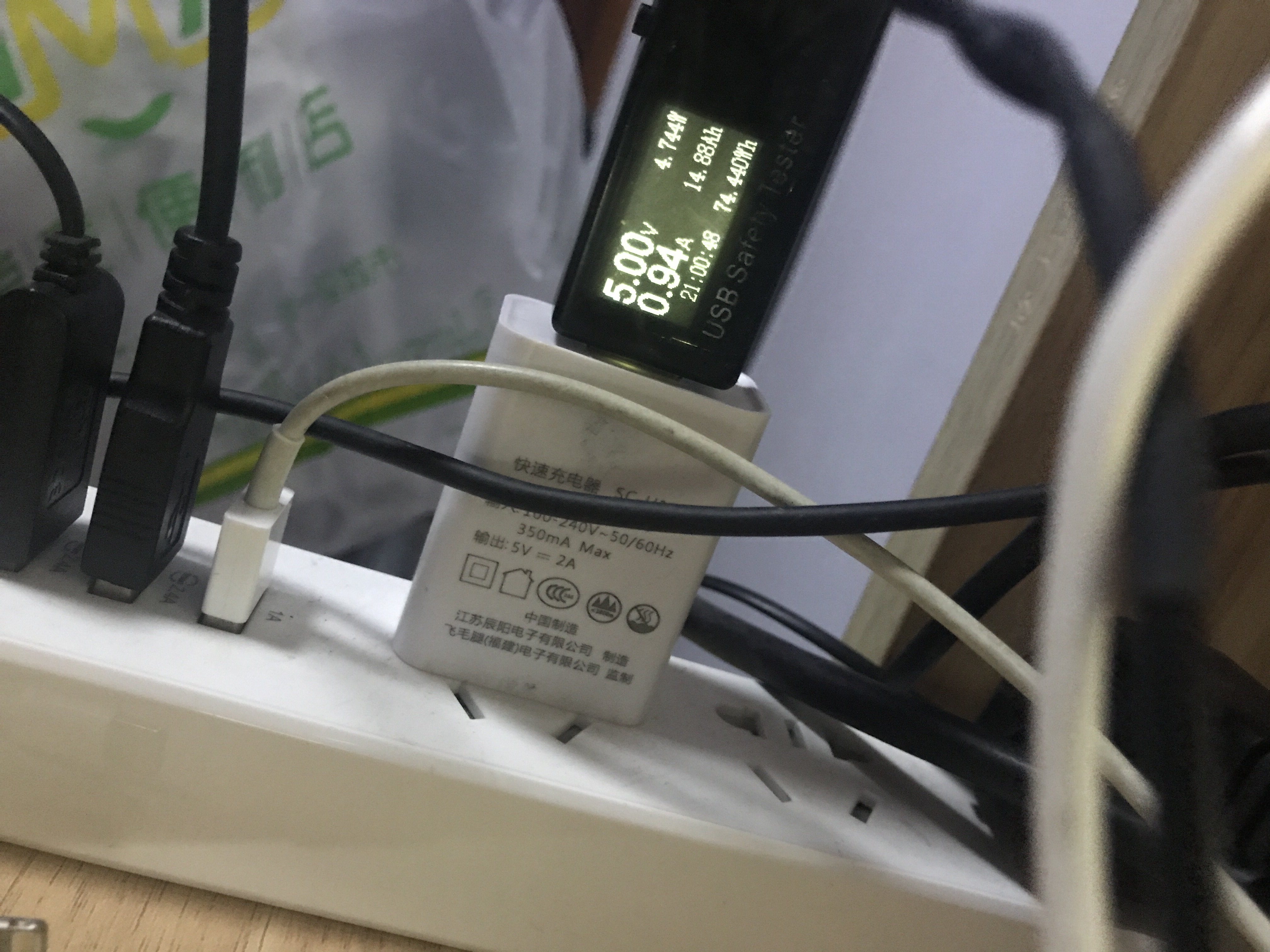

充电还是在1A多些，不像我前年买的充电能到1.7A以上，大概是因为这台电池损耗了吧
2017年12月21日 12点12分 13
level 6
tong2108 楼主
碎屏，能触摸，电池坏，还能用两三小时，充电口改成typec，引出一路2.4wifi和标准口usb，不知道这玩意能卖几个钱[汗]
2017年12月21日 12点12分 14
level 2
piaoruonan
我的也是充电口USB连根拔了，自己焊不好原USB口直接飞线到电池直冲，充电能上2A，不过开机充电不显示、数据没法传输了。[汗]
2017年12月22日 10点12分 15
tong2108
[喷]USB飞到电池电压略高啊
2017年12月22日 12点12分
xyads
这是做死呀
2018年03月30日 01点03分
piaoruonan
@xyads 使用一直很正常，死不了[哈哈]
2018年06月24日 13点06分
piaoruonan
原电池应该有过充保
2018年06月24日 13点06分
