这个3D要怎样画呀？
proe吧
全部回复
仅看楼主
level 6
skdbef 楼主
2017年11月28日 05点11分 1
level 6
skdbef 楼主
大概尺寸，有人会吗？
2017年11月28日 09点11分 2
level 6
skdbef 楼主

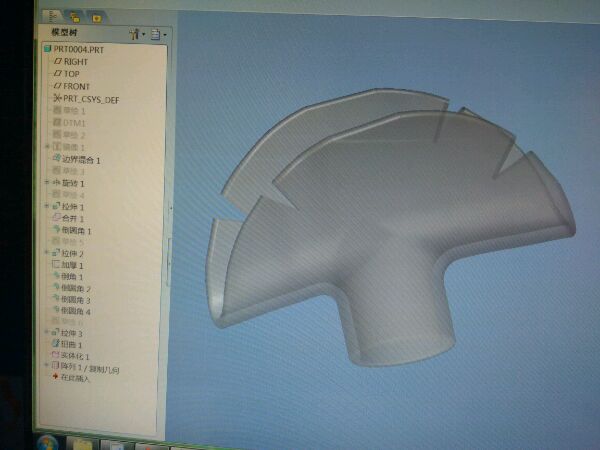

我画的不像呀[泪]
2017年11月28日 09点11分 3
level 6
skdbef 楼主
@gan19751001
2017年11月29日 00点11分 6
skdbef
大神可以指点一下吗？[泪]
2017年11月29日 00点11分
京东动力♬
试试看，因叶片有皱折变化，根部至叶片有类似螺旋茎的分布，比较难做到形似。
2017年11月29日 01点11分
skdbef
@京东动力♬ 茎，命令在哪，我都没听过呀[委屈]
2017年11月29日 01点11分
level 6
skdbef 楼主
2017年11月29日 01点11分 7
level 11
京东动力♬
我先做做看
2017年11月29日 02点11分 8
skdbef
画出来没呀？你觉得难不？
2017年11月29日 03点11分
level 11
京东动力♬

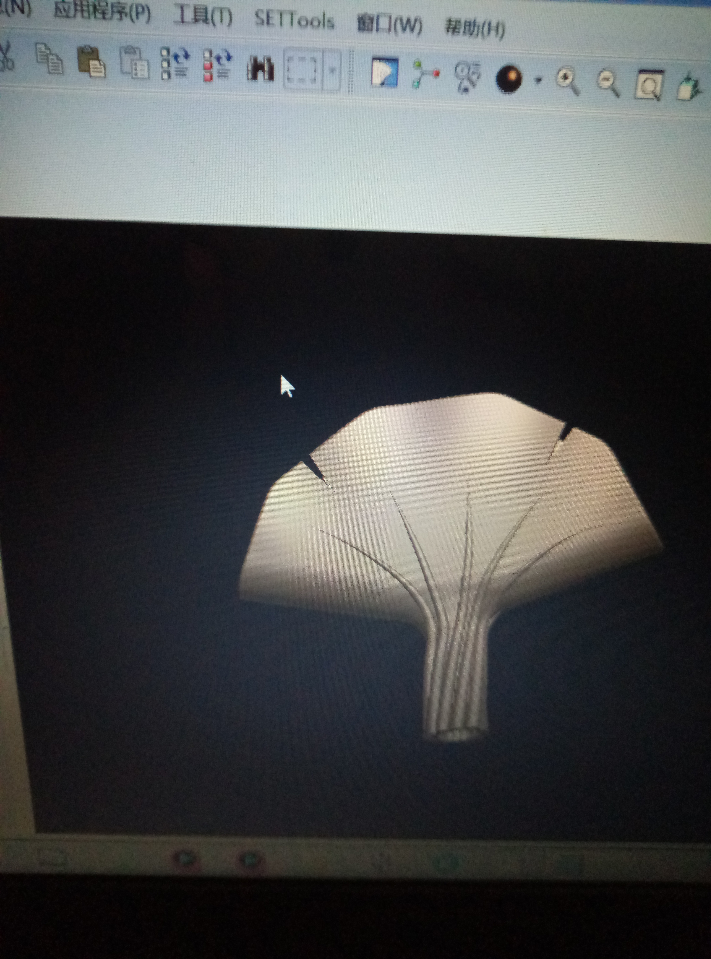

1.叶片的皱折如何变化；
2.树茎的类螺旋走势。
2017年11月29日 04点11分 10
skdbef
哇，还挺好看的！
2017年11月29日 04点11分
稚始稚终i-
gan19751001的这位兄台 你们画这个不用抄数的啊 卡尺能.量出来吗？
2017年12月07日 09点12分
京东动力♬
@稚始稚终i- 产品建模方式很多种，不光逆向抄数点云的，多种方式都要知道，你这样说，内行会笑话的。
2017年12月07日 09点12分
level 11
京东动力♬
1.草绘并拉伸曲面；
2.在曲面草绘轮廓线（最底部有小圆弧）；
3.vss（小弧作原点轨迹）；
4.进入草绘，截面为水平直线+样条线；
2017年11月29日 04点11分 11
京东动力♬
添加关系:sd12＝0.6*sin（trajpar*360*5） 反映皱折变化，前段水平线目的在于渐变
2017年11月29日 04点11分
level 11
京东动力♬
茎的做法:
1.投影斜线至圆柱面，再阵列；
2.再投影一段，其它类似；
2017年11月29日 04点11分 12
skdbef
好的
2017年11月29日 04点11分
level 11
京东动力♬

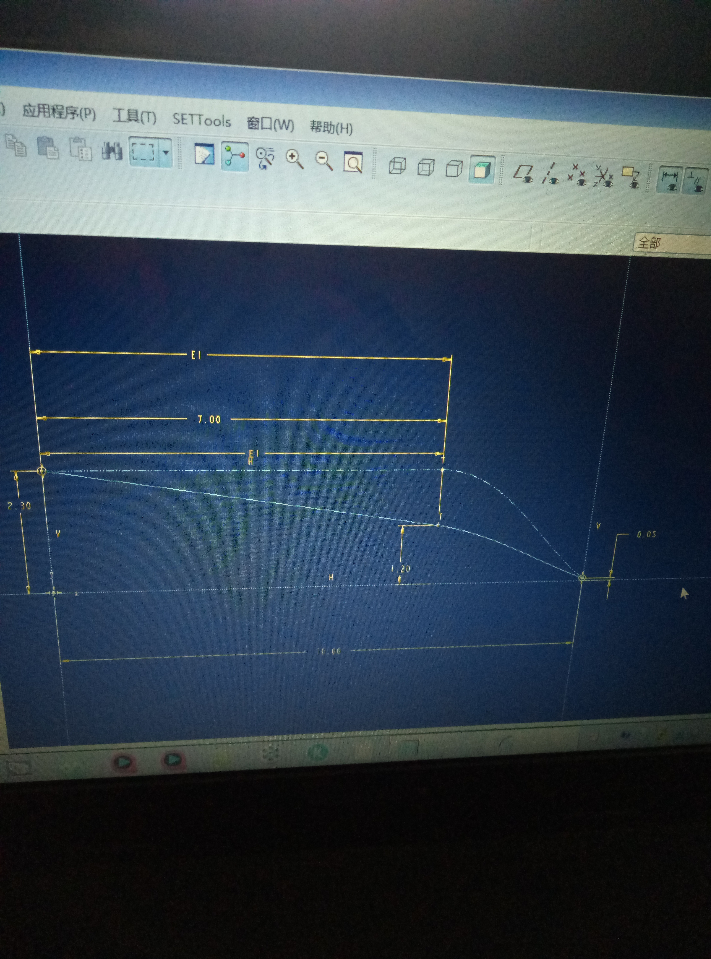

接上面茎做法:
1.先绘制基准图形（00），反映茎直径变化；
2.vss，截面为圆；
3.添加关系；
主要难点就是这些。
2017年11月29日 04点11分 13
skdbef
想问一下，是不是用了别人的配置文件，就可能用不了关系式 了吗？我好像连个参考尺寸都标不上...
2017年11月29日 04点11分
京东动力♬
回复
SILRER_
:这我还没碰到这种情况呀，你可以让proe启动时不加载对方的配置文件，具体可百度下 有邮箱的话，我发给你。
2017年11月29日 04点11分
skdbef
@京东动力♬ 6517 [email protected]
2017年11月29日 05点11分
level 11
京东动力♬

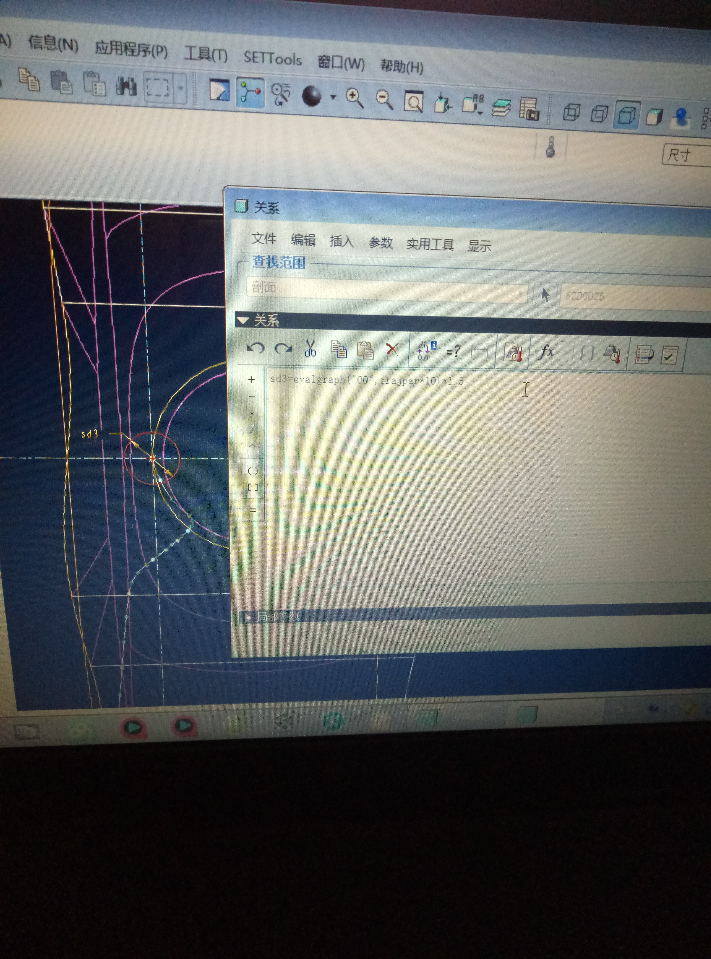

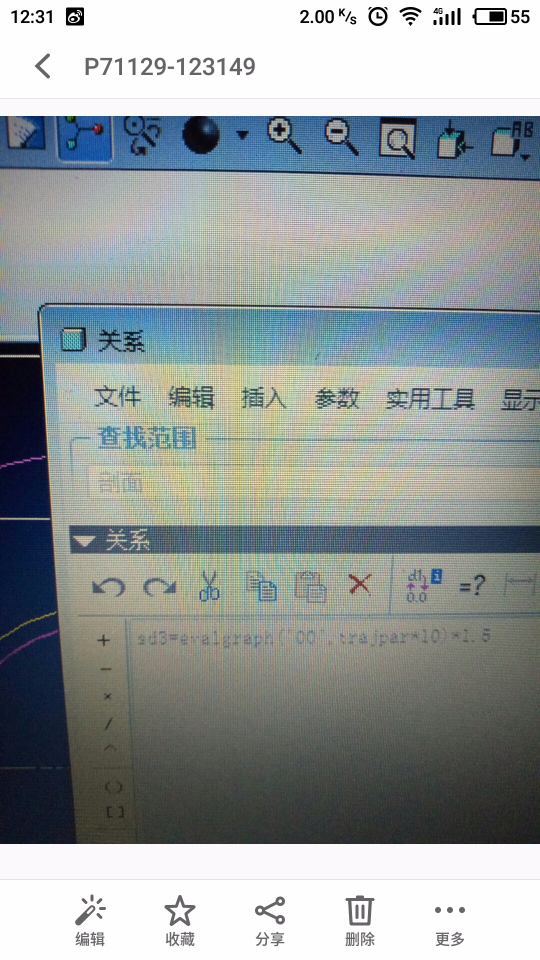

茎直径添加关系。
2017年11月29日 04点11分 14
level 6
skdbef 楼主
没有实物，只要几张图片
2017年11月29日 05点11分 15
level 11
京东动力♬
已发了
2017年11月29日 05点11分 16
京东动力♬
@scorpion583 可以，等下发呀
2017年12月01日 10点12分
京东动力♬
@scorpion583 发了
2017年12月01日 10点12分
CY_GuangZhou
我也想学习一下，可以发一个给我吗？感谢。[email protected]
2017年12月05日 01点12分
京东动力♬
回复
Aspkl雨
:可以，待会儿发
2017年12月05日 02点12分
level 6
skdbef 楼主
收到，谢谢
2017年11月29日 05点11分 17
