这几张图怎么画
cad吧
全部回复
仅看楼主
level 5
爱bf109 楼主

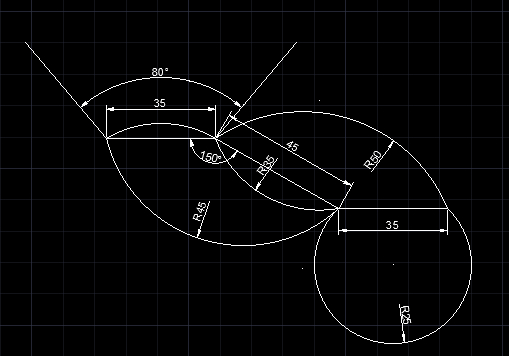

这几张图怎么画
2017年11月10日 13点11分 1
level 6
超级玛丽傲传奇
作业？
2017年11月10日 13点11分 2
level 6
吖静寳貝

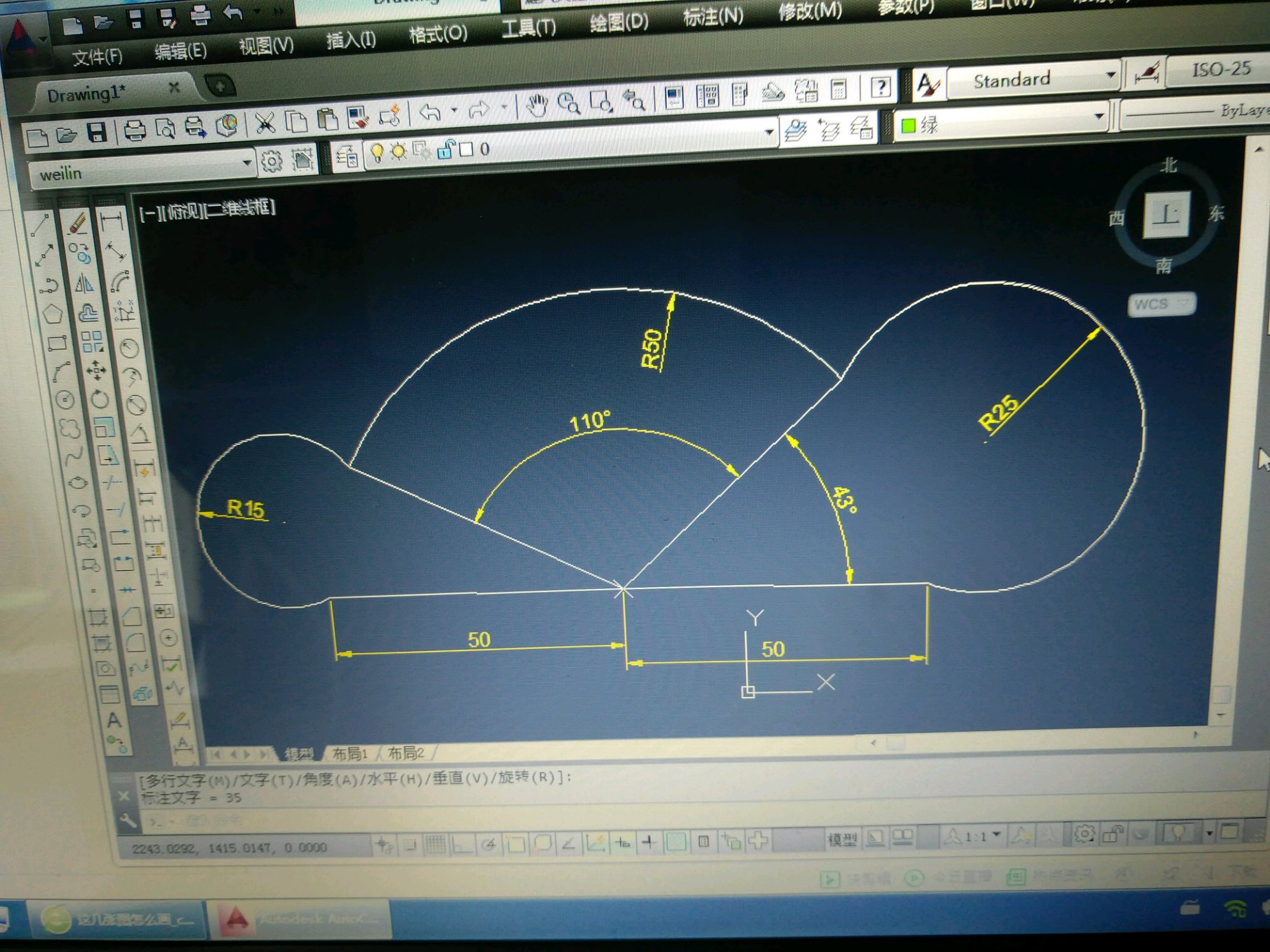

是这样吗
2017年11月11日 03点11分 3
level 6
吖静寳貝
不知道对不对
2017年11月11日 03点11分 4
level 16
风雪白云天
这些都是用画弧里面的工具画，看看圆弧给出的条件选择合适的工具。
2017年11月15日 16点11分 7
再丶见🍒
那两边 的圆是怎么画的啊[委屈]！
2017年11月16日 01点11分
风雪白云天
@再丶见🍒 起点端点半径画弧，半径前加负号。R50的圆心应该在水平线的中点。
2017年11月16日 01点11分
再丶见🍒
@风雪白云天 ....好了！半径加负号是什么意思啊！
2017年11月16日 02点11分
风雪白云天
@再丶见🍒 就是能画出大于180度的弧（优弧），不输入负号就是小于180度的弧（劣弧）。用眼看就是加负号的是大半个圆。
2017年11月16日 02点11分
level 5
taoairan1
不要总做算数体了吧
2017年11月16日 02点11分 8
level 3
爱圣者炎龙
如果用SolidWorks画的话，先画完整，然后强制剪裁
2017年11月17日 02点11分 9
level 4
风花雪月为点灯
@风雪白云天 你好像每天都在呢，大佬。
2017年11月17日 02点11分 10
风雪白云天
退休了，没事了。学着玩。谢谢你的关注。
2017年11月17日 02点11分
再丶见🍒
@风雪白云天 [大拇指]
2017年11月17日 05点11分
level 5
小老虎
楼主还在挂qq飞车[滑稽]
2017年11月17日 07点11分 11
两行顶毛
角度刁钻
2017年11月23日 02点11分
