【水】【494狂魔】TL494开环boost
zvs吧
全部回复
仅看楼主
level 11
wait1210day 楼主

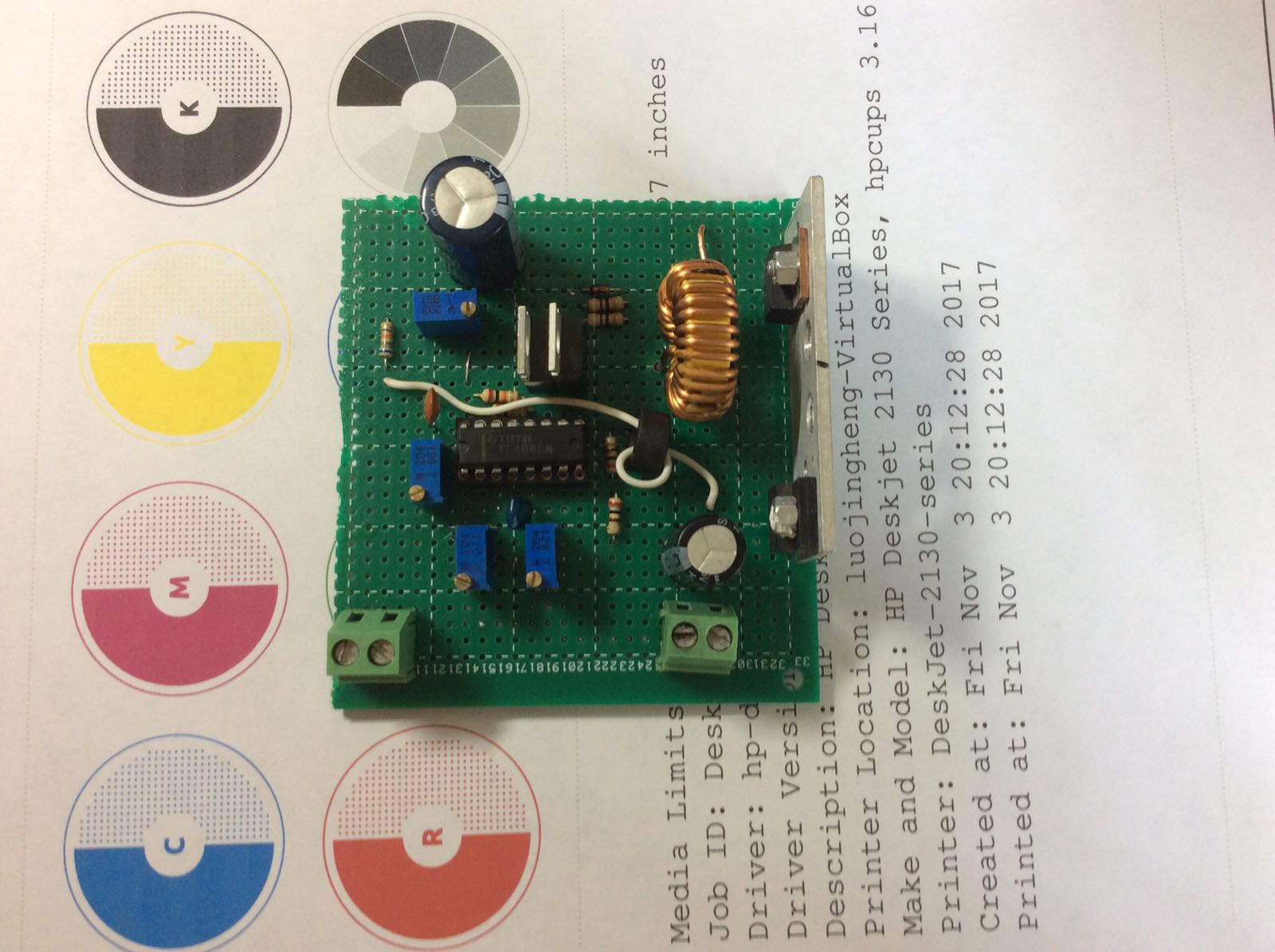

周五把电路设计出来，今天做的，详细参数二楼[滑稽]
电路图什么的，不存在的，这东西是最基础的应用，电路自行脑补[滑稽]
2017年11月04日 05点11分 1
level 11
wait1210day 楼主

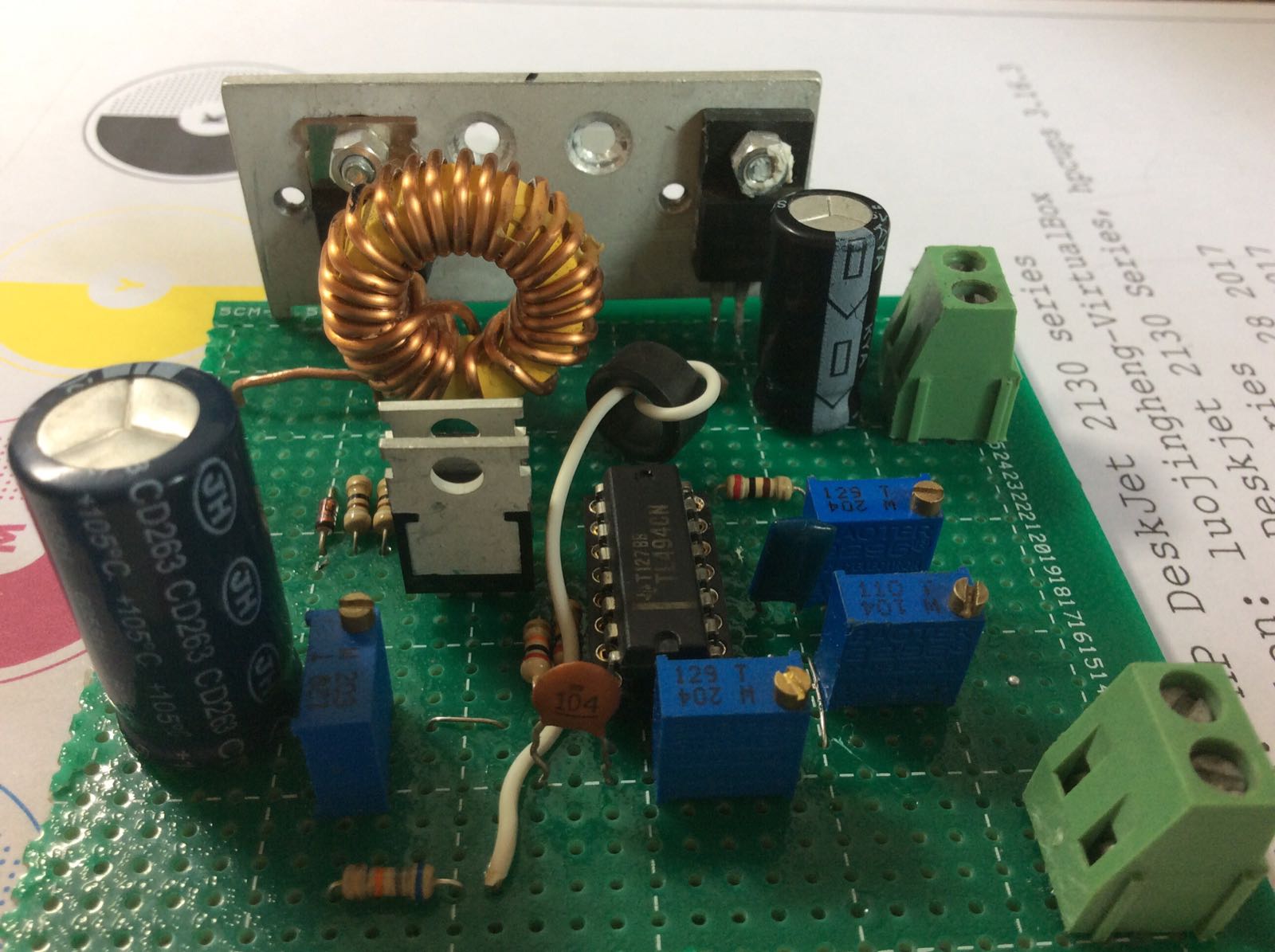

那根跳线是不得已的选择，为了防止反馈环路被干扰，还套了个磁环[滑稽]
最大150W，mos是IRFZ44N，输出二极管为MBF20100C1
工作频率150Khz，极限占空比可调。电压模式控制，效率还没测，负载阶跃测试约为0.2ms，纹波100mv（vpp）[滑稽]
2017年11月04日 05点11分 2
破晓G子夜
大佬你好( ^_^)／很高兴挖了你的坟。
2020年01月22日 09点01分
level 11
wait1210day 楼主
需要注意的是，接在494的COMP脚上的那个电容决定了环路响应速度，千万不能太大。COMP脚上的电阻提供环路补偿，最好用可调，方便调试。
2017年11月04日 05点11分 3
level 14
轻语-i
[滑稽]
2017年11月04日 05点11分 4
level 14
轻语-i
前阵子搭了个把310升到650玩tc然后烧了[黑线]
2017年11月04日 05点11分 5
科学狂人2046
烧了啥？
2017年11月08日 13点11分
轻语-i
@科学狂人2046 boost部分功率管boom了，它还带走了驱动[黑线]
2017年11月08日 15点11分
轻语-i
@科学狂人2046 电压上去后电弧也长很多了[滑稽]
2017年11月08日 15点11分
level 12
qishipai
[呵呵][滑稽]
2017年11月04日 05点11分 6
level 13
方舟不方
[滑稽][滑稽][滑稽][滑稽][滑稽]
2017年11月04日 06点11分 7
level 13
没后招了
没我的简单的多谐驱动一个场馆，可以DC一DC升压到几百V，能无抽头推高压包，感应加热能热[滑稽][滑稽][滑稽]
2017年11月04日 07点11分 8
qishipai
突然想起我的2Hz硬开关感应加热，几秒烫手[滑稽]
2017年11月05日 03点11分
没后招了
@qishipai 多谐频率可调，散热片都不用，只有一点温度
2017年11月05日 06点11分
qishipai
@没后招了 我说的是工件烫手，散热冰凉
2017年11月05日 08点11分
level 11
66Cccfff
不知道高功率zvs能不能把直流大电流电源逆变到能驱动sstc的程度
2017年11月04日 07点11分 9
level 11
wait1210day 楼主
现在改成闭环了[滑稽]
2017年11月04日 08点11分 10
司鸡🐒快开车
boost既然用铁粉环[阴险]
2017年11月06日 23点11分
wait1210day
回复 司鸡🐒快开车 ：boost本来就可以用铁粉环[阴险]
2017年11月07日 09点11分
level 8
steadyfield

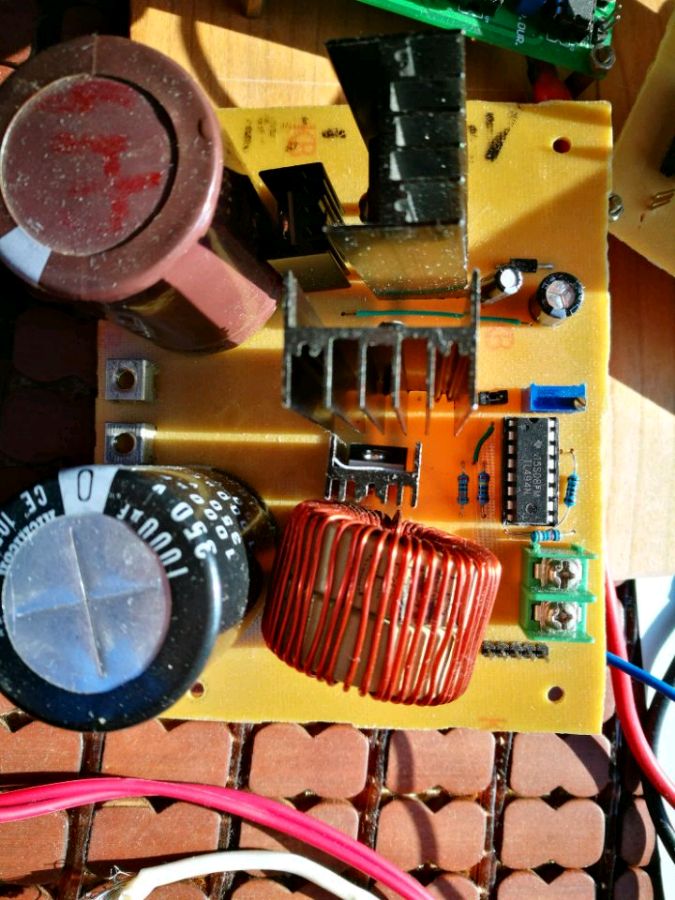

TL494做的Buck，后来改成了Boost，单电压闭环[滑稽]
2017年11月05日 05点11分 11
steadyfield
补偿网络RC并C[滑稽]
2017年11月05日 05点11分
wait1210day
回复 steadyfield ：494的COMP脚RC补偿网络取值多少？[滑稽]
2017年11月05日 11点11分
steadyfield
回复 wait1210day :22k，0.1u，100p[滑稽][喷]
2017年11月05日 15点11分
电子应用a

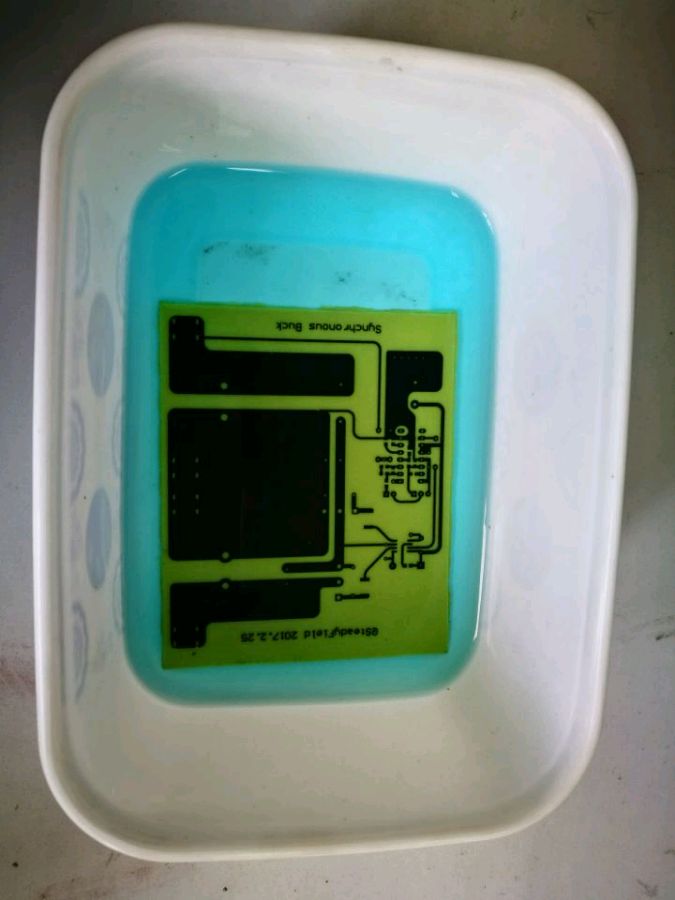

你用的环保蚀铜剂制板，要多少时间完成？多高的水温？
2017年11月08日 23点11分
level 12
红石渣技术宅😚
[滑稽][滑稽][滑稽]
2017年11月05日 09点11分 12
level 1
电子小白www
求电路图[小乖]
2018年08月02日 16点08分 13
wait1210day
不要挖坟
2018年08月03日 01点08分
wait1210day
电路图的话，我是边制作边想电路的，所以没有电路图
2018年08月03日 01点08分
啊‮‮♡~鱼杂‭‭ㅤ
挖了三年前的坟。。。
2020年01月24日 13点01分
level 13
水泥地球卫士
刨坟？
2020年03月26日 05点03分 14
