首先 我才用自顶向下的设计思路 先构建 骨架模型

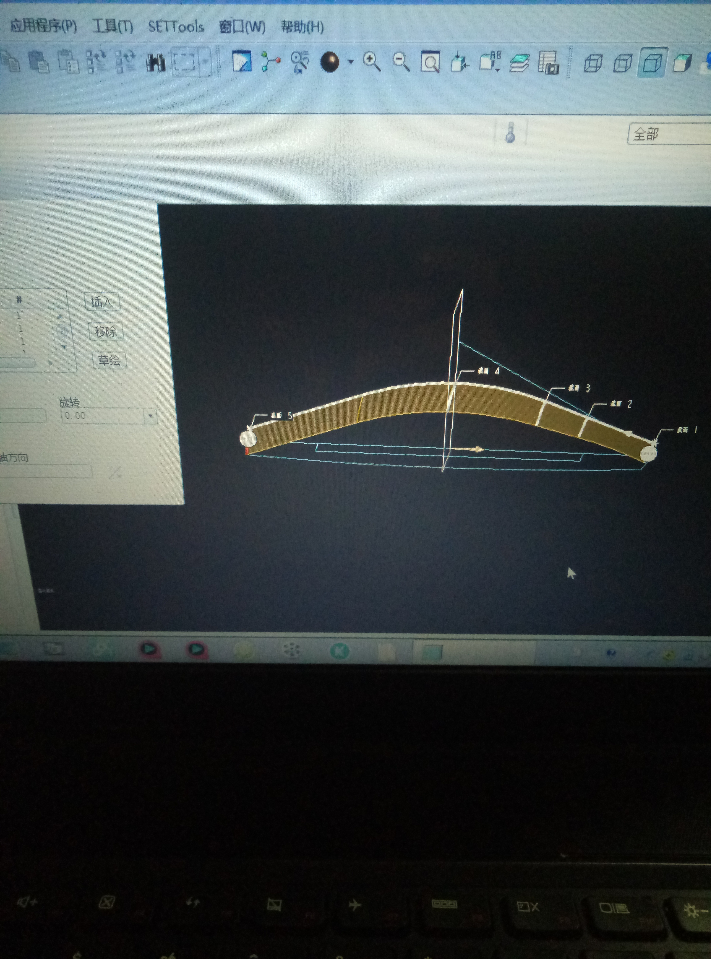

这是第一次画的 但是 后来一看 感觉和图片上的差别太大 就没有继续下去了 这个纯粹的是 拉伸 然后切面补面 扫描做的

这个换了思路 但是大体方案跟 第一次差不多 可是 还是感觉达不到理想的结果。 然后又结束了

然后我就想 不去靠 切面补面做 看能不能直接造型造出来 所以 就自己去一步一步构建曲线 然后再造面 但是我发现这个更难把握了 因为 只要有一个地方的参数关系不对，后面的就卡着画不下去了 老是提示什么 请修改什么 相切 或者垂直关系 尝试了三四次 ，但是一点都不理想 ，图就不好意思发出来了 请问巴里的 各位大神有木有好的思路 指教指教 我也只有一个图片 没有相关参数 所以各个参数都自己视图片而定

我主要觉得 原图 上盖左右两边对称的 流线曲面 非常圆滑 并且过渡的非常完美 而我纯粹靠圆角去过渡的话 根本达不到想要的结果 ，所以 请各位大神支支招 我个人觉得上盖部分还是造面能达到想要的结果 但是我屡试不爽 所以请教各位大神 试试手

1.拆分件用骨架模型控制，再用发布几何发给各个零件；
2.用主控模型作主控曲面，而后拆分发布几何给终端作结构件；
3.作产品要了解形状要求，如何拆分，对于制造工艺要求也要了解，如此产品，首先要知道分模线的形状，侧部是曲面拔模还是直纹拔模，是否均匀料厚，后面就是结构设计，如止口，螺丝柱等；
4.此主控曲面形状还是较容易拆分，如箭头示，左右两箭头指顶部及尾部曲面，都为双弧扫描曲面，而中间箭头所指为两曲面截交线，为什么它是弧线，这就要想像力，因为头尾为双弧扫描面截交就会产生类似此形状，而且头尾双弧面要易于调整，逼近此线。

1.底部三箭头所指为变形凹陷曲面，不可与顶部面一起作，因为此面变化大，会直接影响顶部面质量，要分开做；
2.先做上箭头面，它也是双弧扫描面，注意控制截面线逼近相贯线；
3.凹陷面最后作，先做横向骨架线，它们分别是投影在上步作的扫描面及顶部面上，而后尽可能多做些纵向骨架，反映凹陷细节，可在造型中做。

此图反映的是侧部棱边，左右箭头所指是底部俯视形状拉伸与头尾曲面截交所得，而中间箭头为凹陷处变形线，它是最后做的，而我们在草绘时首先要画出这一圈的空间线，而后看拉伸面与头尾双弧扫描面截交线，比较它们的误差，为了逼近，要不断调整双弧扫描面参数，如果无法逼近，则要改变建模思路，头尾两处面首先以该圈空间线为骨架作面，保证完全过线。

能做一半的都做一半，铁律。

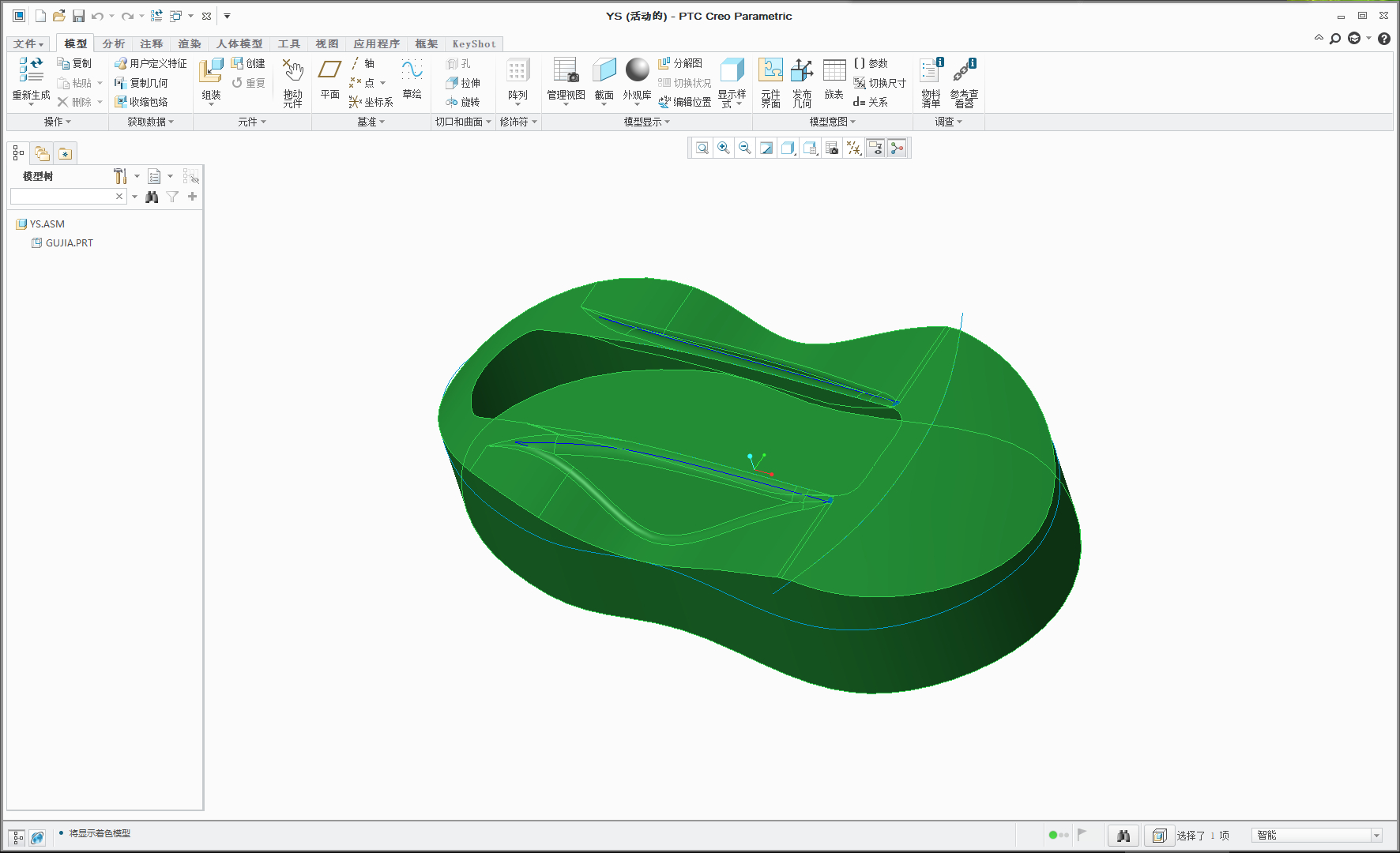

我们先做下主体曲面（凹陷处以后再做），主要是理解图中相贯线是如何产生（与图片相比还不够圆润，还要调整，这里只是分享个人心得，仅供参考），这很重要。

1.两红线分别为头尾曲面的扫描轨迹；
2.头部曲面用了扫描混合（注意恒定法向选择），截面1，2为两水平直线，截面3.4.5为圆弧；
3.尾部曲面vss,截面为半径很大的圆弧；
4.合并后，这就是相贯线，可调整前面的参数逼近。

漏了尾部曲面vss扫描

vss侧曲面，截面为大弧

造型工具做线，两头相切，依附在外围曲面上
