早前就想做一个电动扎古头，碰巧A站看到“邮电28”的视频教学。
这两天抽空做了一下，顺便做个文字教程说明。
先上完成效果图。
。
2017年10月27日 13点10分 1
level 15
无敌之小纯 楼主
原视频连接h删ttp://ww掉w.a我cf就un.c可n/v/a以c4040看535
2017年10月27日 13点10分 2
level 15
无敌之小纯 楼主
首先准备材料。
1，扎古头
2，电池盒
3，热熔胶枪
4，焊锡+电洛铁
5，舵机
6，LED（颜色看个人喜好）最好买扁头的不要太凸起那种
7，杜邦线
8，舵机测试器

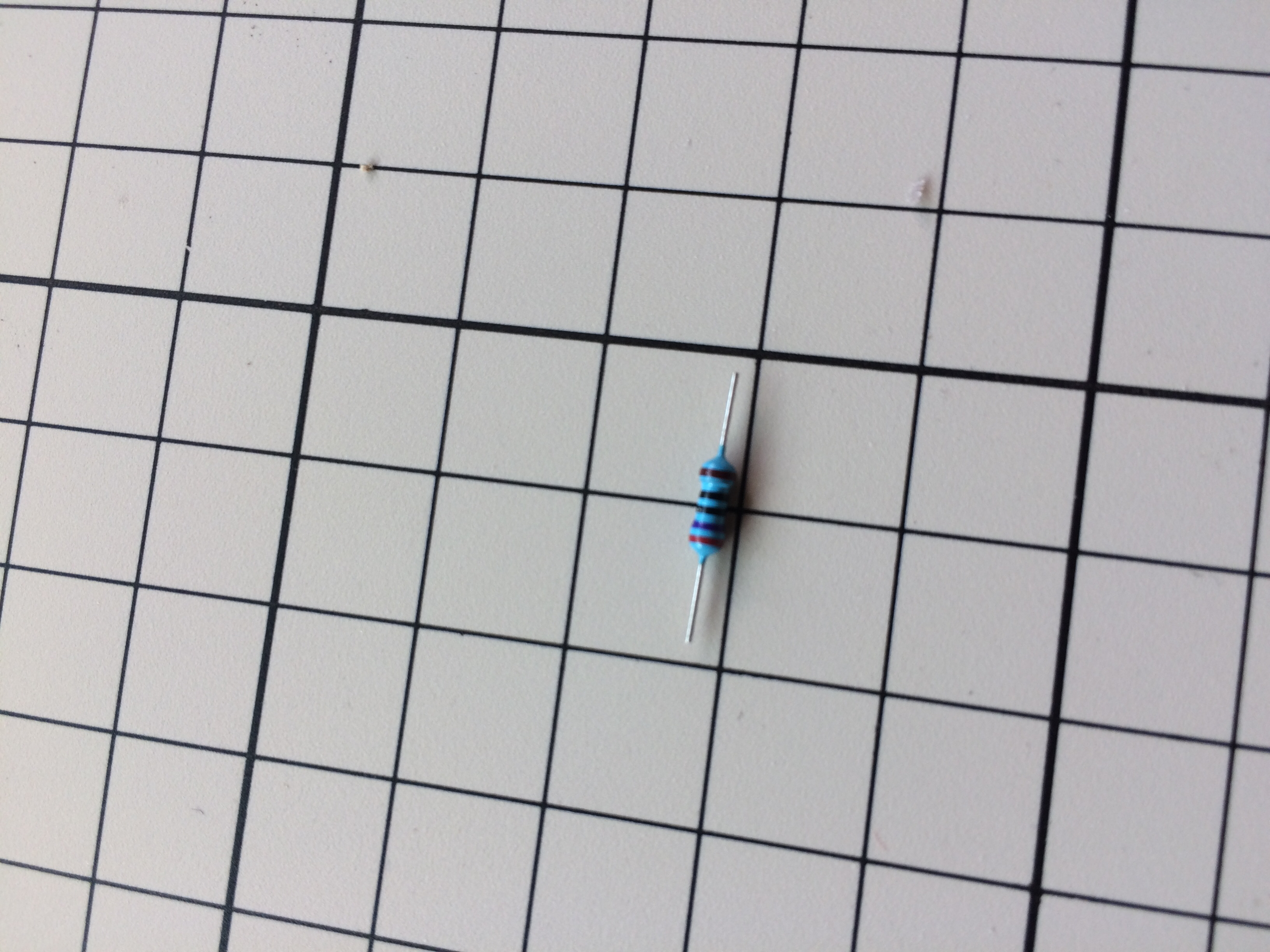

9，270欧电阻
10，手钻
2017年10月27日 13点10分 3
level 15
无敌之小纯 楼主

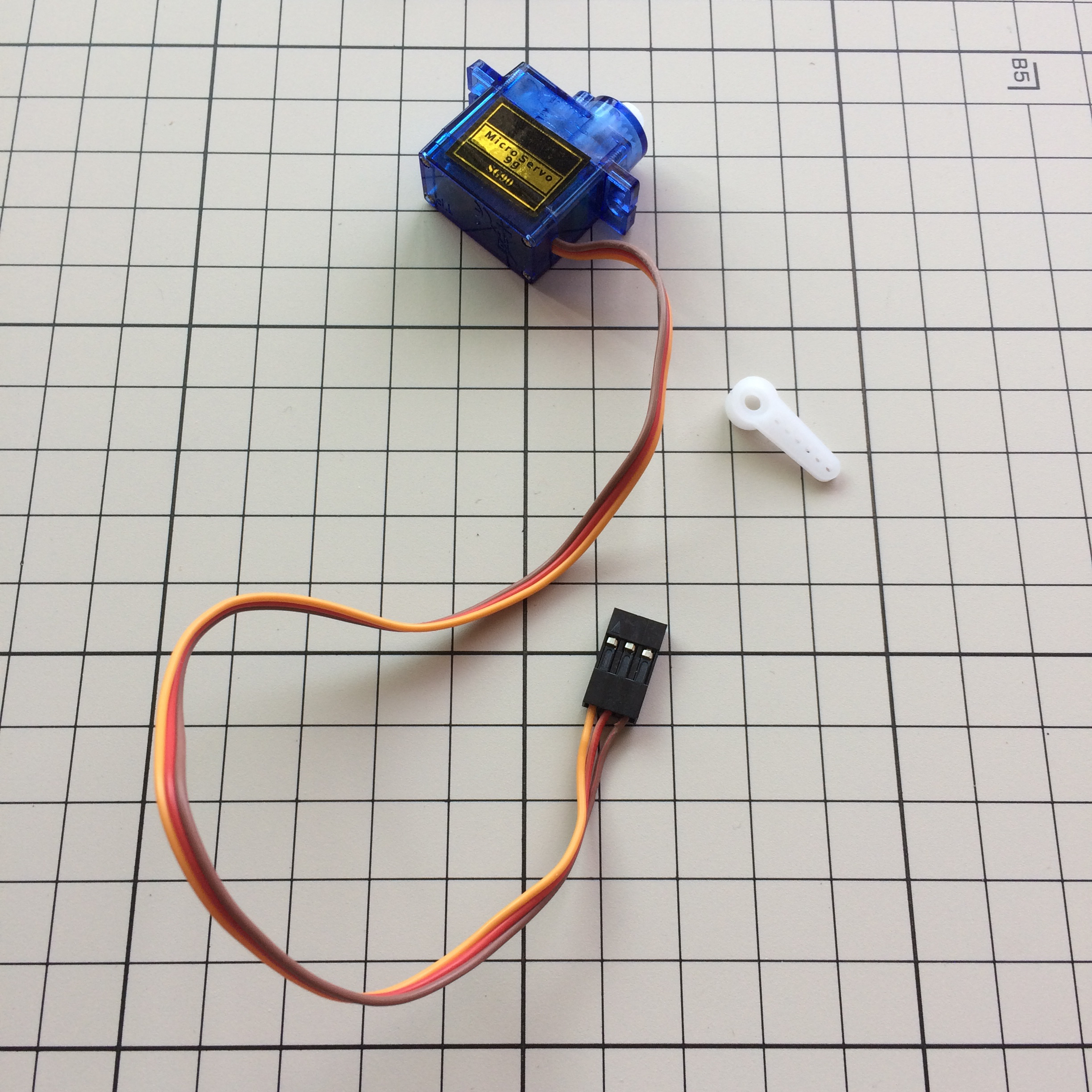

拆开扎古头，拿出舵机
2017年10月27日 13点10分 4
level 15
无敌之小纯 楼主

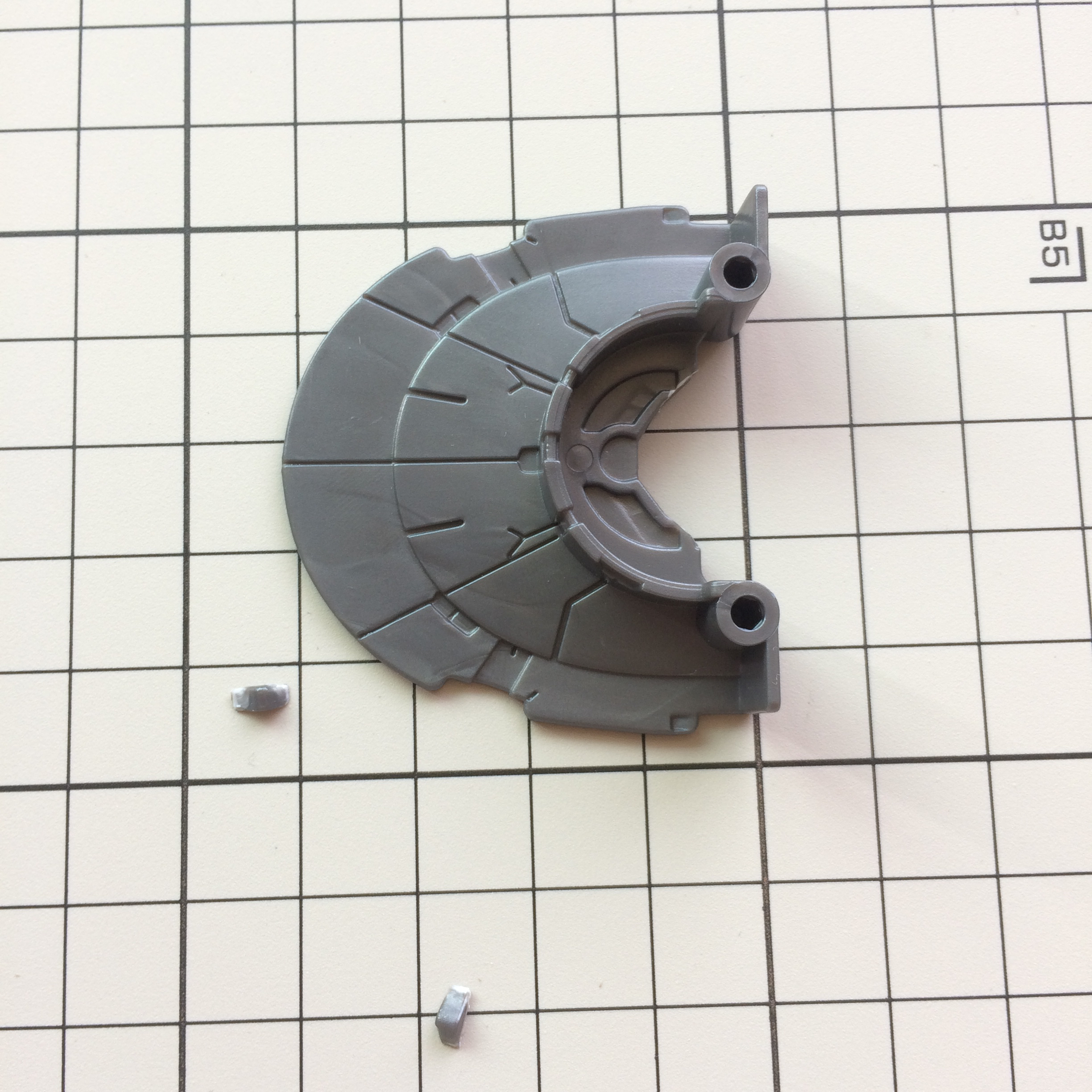

确定红圈舵机臂的中间位置，然后尝试假组，发现卡住进不去，下面开始零件修正
2017年10月27日 13点10分 5
level 15
无敌之小纯 楼主

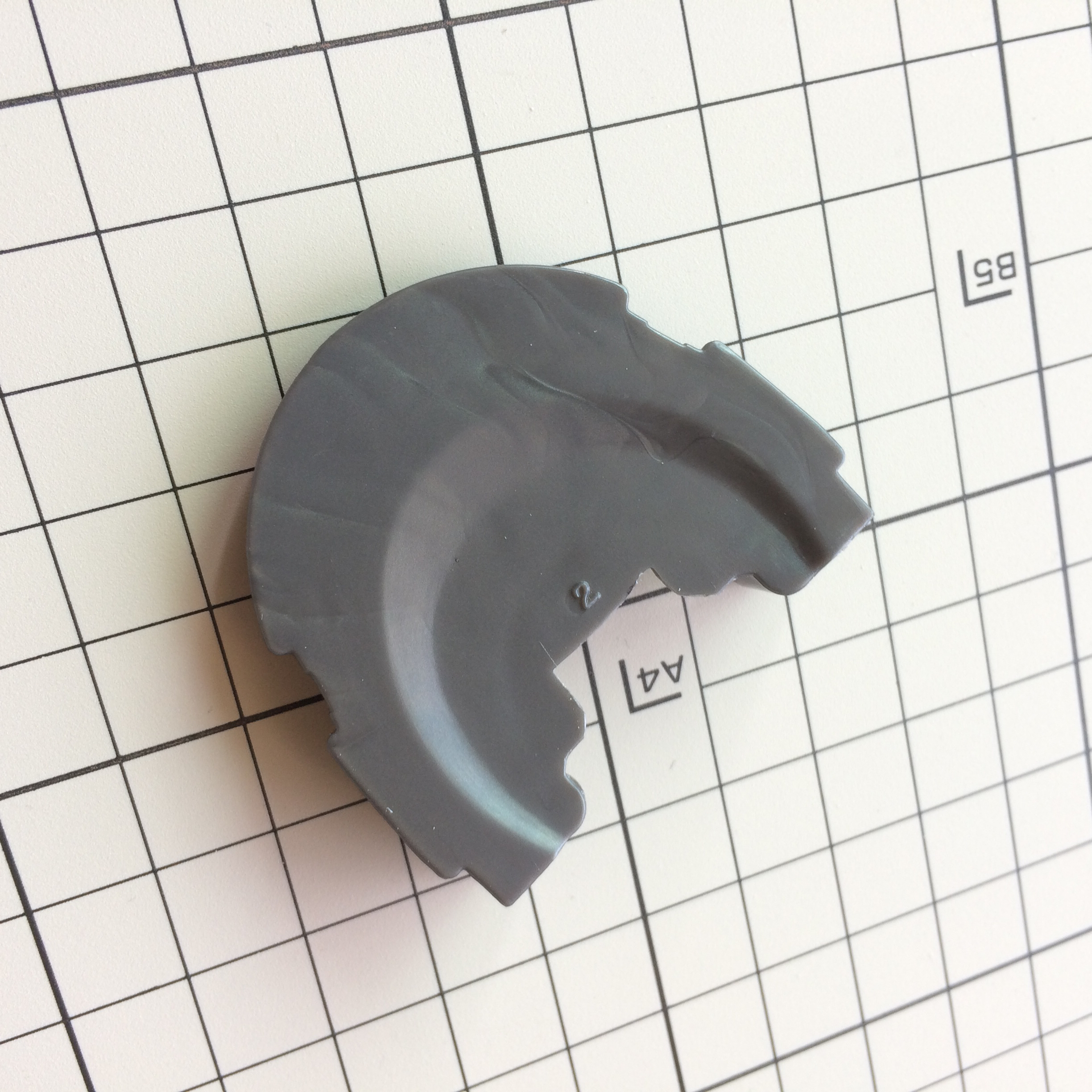

把阻碍的地方用剪钳剪掉，然后继续尝试假组，可以塞进去之后反过来然后用笔勾勒出需要继续去掉的部分
2017年10月27日 13点10分 6
level 15
无敌之小纯 楼主
剪掉打磨，组合成功。
2017年10月27日 13点10分 7
level 15
无敌之小纯 楼主

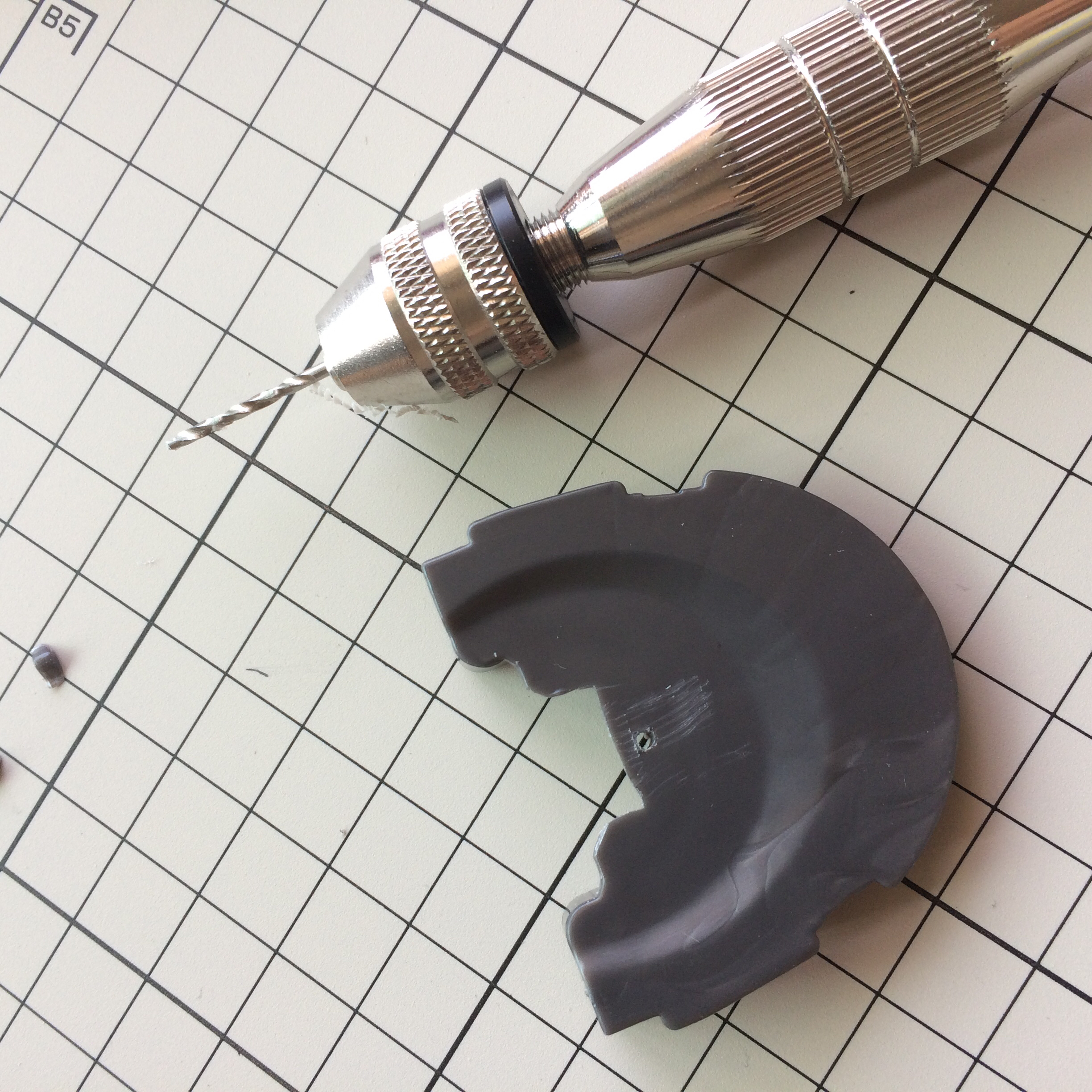

邮电大神选择了上胶来固定舵机，我用了舵机零件里带的小螺丝。
假组后在差不多的位置零件用笔刀尖点个坐标然后用手钻钻孔，上螺丝，固定完成。
2017年10月27日 13点10分 8
level 15
无敌之小纯 楼主

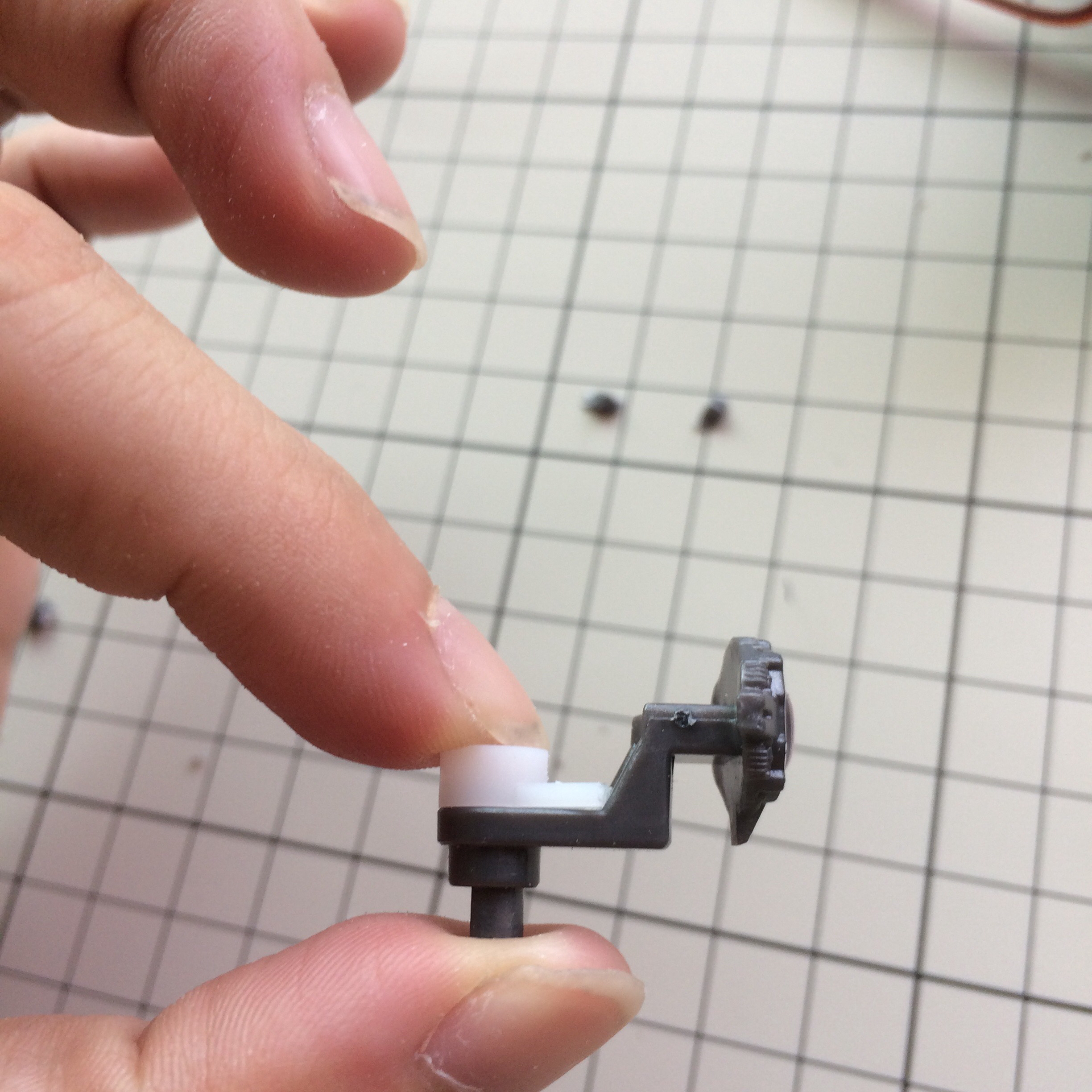

拿出眼睛零件，拔出舵臂测量需要剪裁的部分，剪裁后尝试假组。
2017年10月27日 13点10分 9
level 15
无敌之小纯 楼主

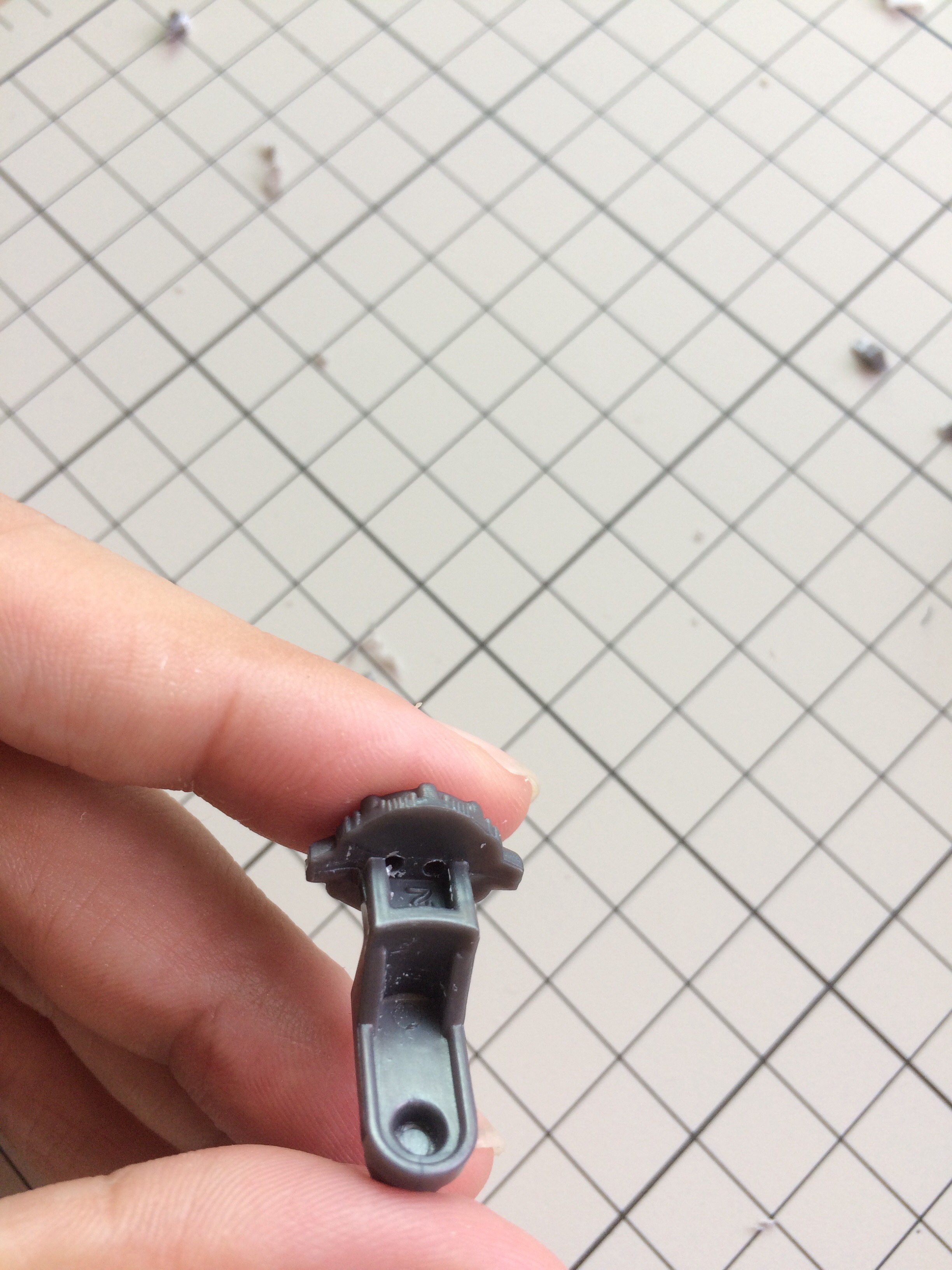

用笔刀拿出眼睛贴纸，然后定位钻孔准备接led。后方也要打通阻碍的地方方便走线。
2017年10月27日 14点10分 10
level 15
无敌之小纯 楼主
让眼睛方便活动把凹凸不平的地方打磨平整
2017年10月27日 14点10分 11
level 15
无敌之小纯 楼主
放入led，时刻谨记长脚是正极，把灯脚适当贴合零件弯曲，调整好以后上圣水把led粘死。
2017年10月27日 14点10分 12
level 15
无敌之小纯 楼主

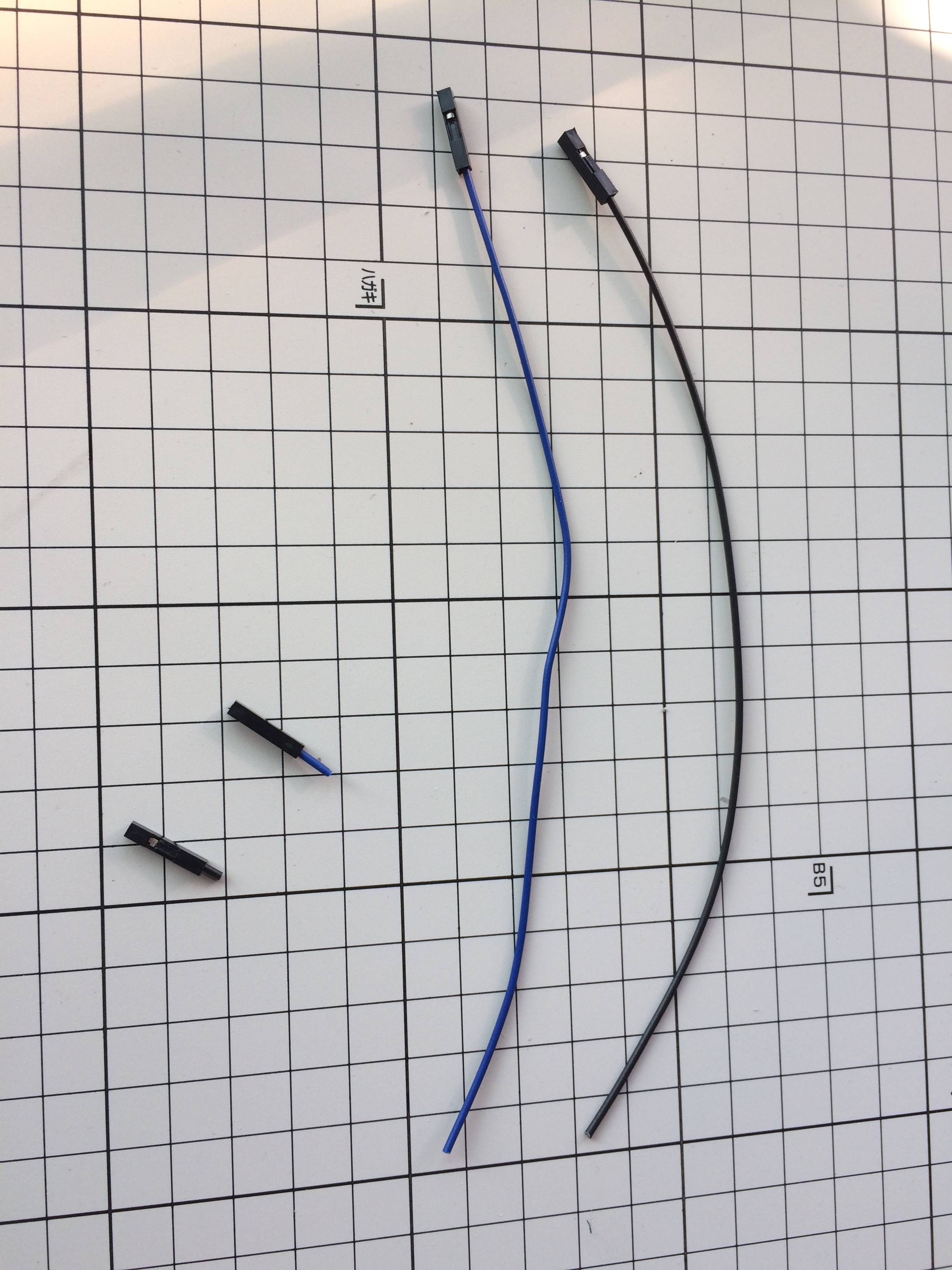

修剪杜邦线和电阻
2017年10月27日 14点10分 13
level 15
无敌之小纯 楼主

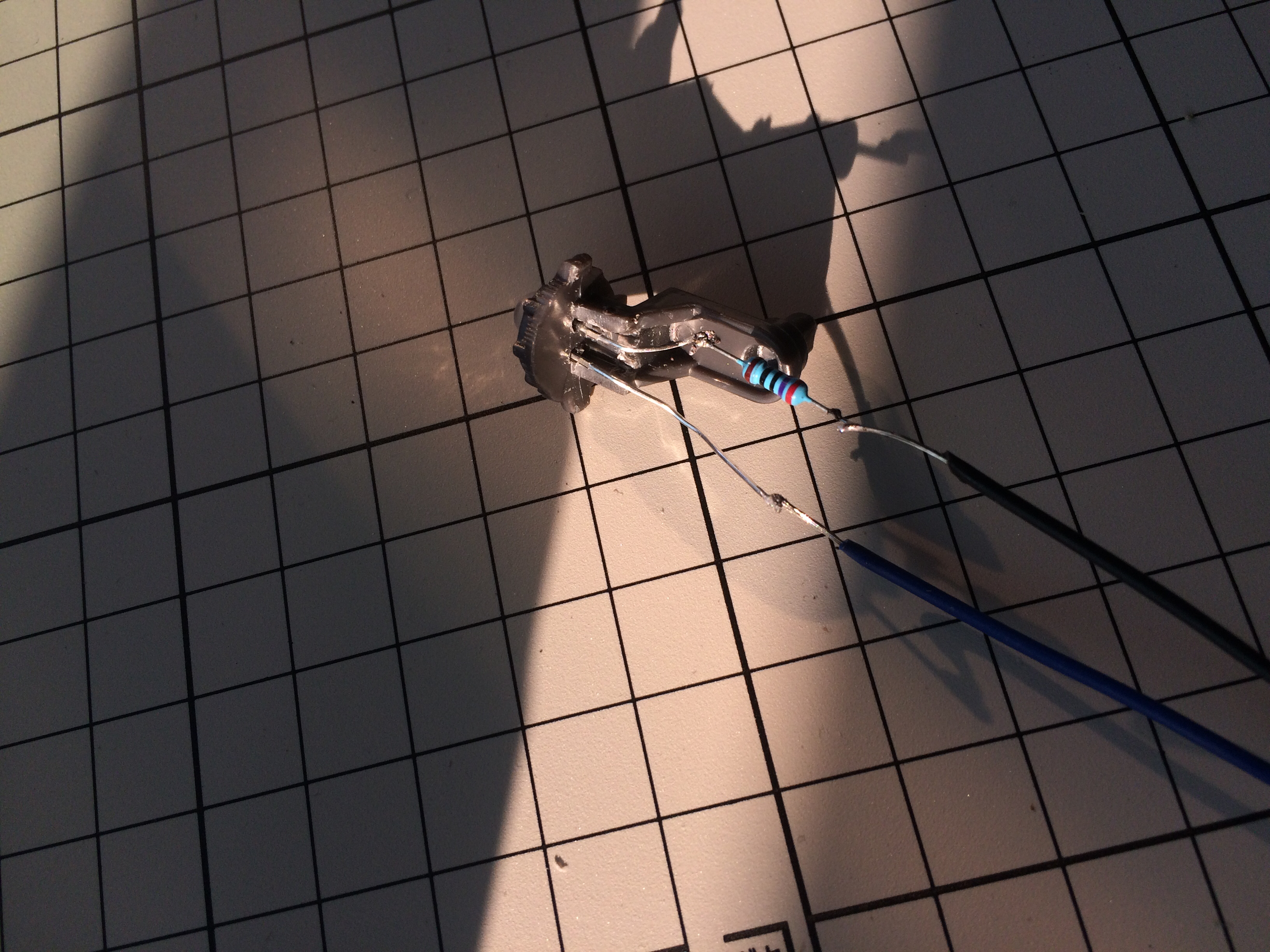

焊接电阻和杜邦线，电阻接正负哪一边都可以，没影响，只要你记得哪边线是正负就行。
楼主这是第一次用焊锡，感觉好难用，失败了好多次。[笑尿]
2017年10月27日 14点10分 14
level 15
无敌之小纯 楼主
电池盒焊接测试器，然后装电发现灯亮，ok
2017年10月27日 14点10分 15
无敌之小纯
这里接线注意正负！！
