大神们请教哈，revit怎么在工作平面查看器-活动工作平面内使用捕捉啊？在活动平面以外是可以使用的，但进入平面以后就不能捕捉了，知道的请为我解答哈！

平面查看器里绘图
第一步：点击平面查看器进入平面查看小视窗。（如：图1）
图1：
第二步：绘制图形，画一个矩形。方法：在平面查看器外点击一下（重要），然后点击创建工具用矩形工具在平面平查看器内绘制矩形。（如：图2）
图2：
第三步：标注尺寸，在平面查看器外点击一下（重要：目的激活主视图），点击创建，在尺寸标注里选择：“对齐”，然后进入平面查看器中进行标注。（如：图3）
图3

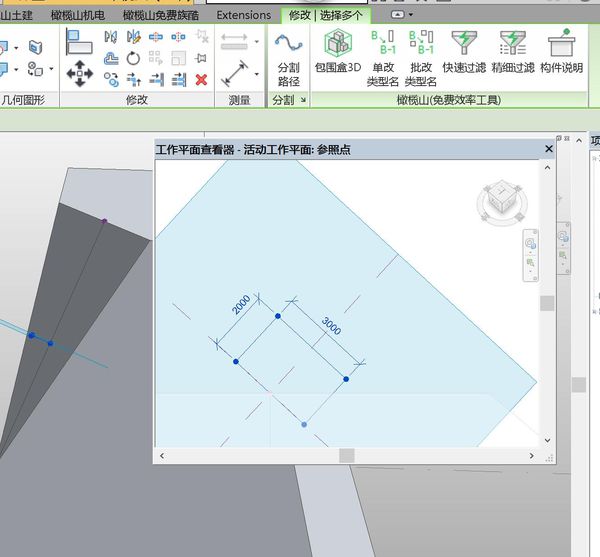

第四步：修改尺寸，修改尺寸没找到更好办法，点击尺寸控制的某一个边（一定是一个边），使该边平移一个距离，然后对应尺寸会出现一个框框，就可以进行修改了。修改完后想删除标注，用快捷键“DE”无效，可以用“DEL”删除。（如：图4）
图4

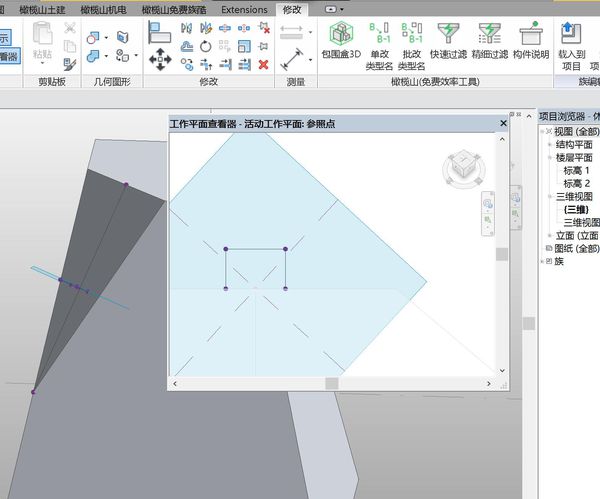

第五步：移动矩形对准中心，在平面查看器外点击一下（重要：目的激活主视图），选择移动工具，然后在工作平面查看器中，从左上往右下框选图形，框选后点击鼠标右键——出现对话框后，点击完成选择。出现虚线框将所选图形框出，然后就可以进行点的捕捉，精准移动了。
可以利用捕捉使图形某点对应，你想对应的点，如将矩形一边中点对应参照线交点。（如：图5、图6）
图5
图6
第六步：旋转等命令类似，重要两个环节，一是在平面查看器外点击一下（重要：目的激活主视图）；二是从左上往右下框选图形，框选后点击鼠标右键——出现对话框后，点击完成选择。（如：图7）
图7
上几张完成图。
图8
图9

谢谢大神，帮了我大忙~

怎么我点查看器，进不了 工作平面

群里找黄老师问一下，群里还有BIM免费资料 群号是：773037500

已学习，非常感谢！
