做一个串联型连续可调直流稳压正电源电路，求大神帮看看电路图
proteus吧
全部回复
仅看楼主
level 2
Asura解药
楼主

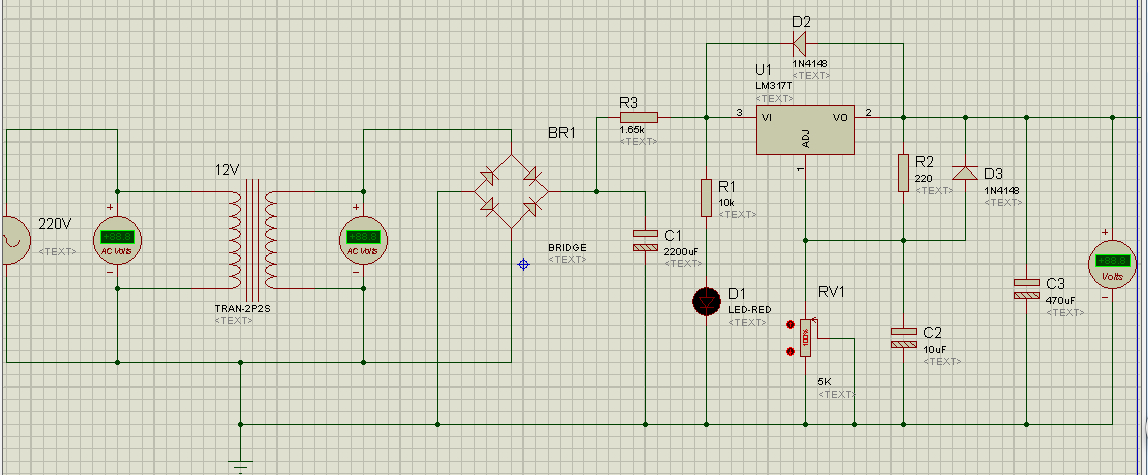

我要做一个串联型连续可调直流稳压正电源电路，要求可调范围是1.5V到10V，输出电流Idm=300mA,稳压系数Sr<=0.05，这是我的电路图，我能调到10V但是最低一直是1.25V 不懂怎么弄了 这是我的电路图 能帮我看看吗
2017年10月15日 02点10分
1
level 1
土比南波湾ლ
楼主，D3什么用
2017年10月30日 01点10分
2
level 1
校长QAQ
lm317的电压输出范围是1.25V~37V，所以最低输出是1.25v，一定要最小1.5v的话可以在RV1和R2之间串加一个44欧电阻。
2017年11月01日 08点11分
3
level 1
随风201788
R3和R1去掉看看
2018年11月25日 10点11分
4
level 1
z1789611174
能说下这些元器件怎么找吗
2020年06月02日 12点06分
