一、作品简介
1.成品图片
2.功能
功能:采用BK952x 系列数字芯片制作的无线麦克风，其高性能音频专用Δ-Σ的A/D 和D/A 处理，采用1/4πDQPSK 数字调制/解调方式，全数字无线传输，有别于传统的调频调制/解调方式，音频传输过程中无需进行压缩/扩展处理，也无需进行预加重/去加重处理，保留声音的原汁原味，所以声音的频响，瞬态，线性等指标都非常好，配合极低延迟(2.5毫秒)的音频编解码器，实现了高保真的数字音频传输。
3.亮点
实用性：数字无线麦克风，利用数字芯片具有的声音加密和身份识别的优势，就避免了传统无线麦克风当两套产品都使用在相同频率时会出现串音这个弊端。
延伸产品：一发多收无线耳机可以适于用跳广场舞场合（免打扰） 。
因篇幅有限，有需要详细资料学习的请到原贴查看：http://club.szlcsc.com/article/details_7728_1.html
二、系统构架图
三、硬件部分的描述
1.原理图
2.实现原理
麦克风发射端按键开机后单片机给BK9521进行初始化，给BK9521发射芯片写进频率值以及发射功率等，BK9521发射芯片从麦克风获取声音信号，音频按48 kHz采样频率进行采样，并从I2C 获取1 个字节的用户数据，每1.125ms 组成一帧后通过射频功放发射出去。帧发送时可以使用设定的ID 码进行加密。
接收端上电开机，BK9524内置单片机进行初始化，写进预设的频率值等，在Phase Lock下做频率跟踪，接收到每一帧数据如果设定的ID 码相同再进行处理，然后输出音频信号。

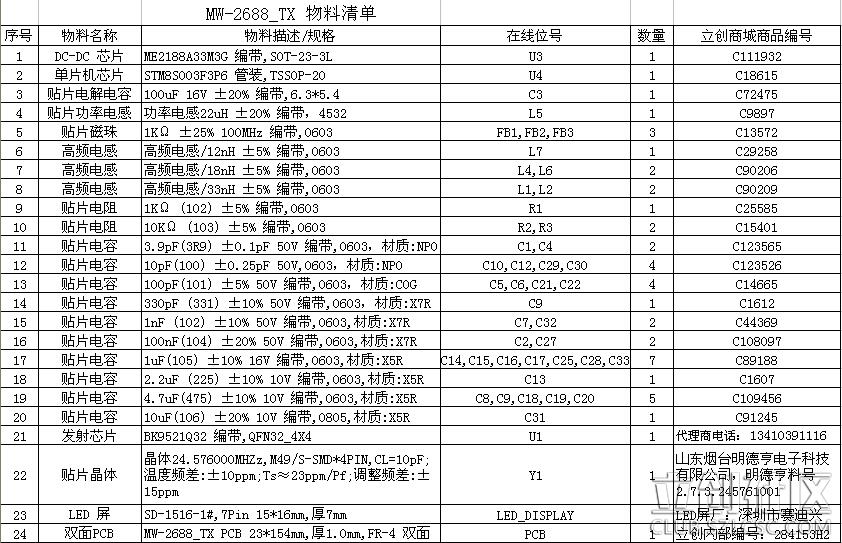

四、材料清单（BOM列表)
五、软件部分的描述
六、作品演示
视频来自：爱奇艺
七、总结
RF部分电路的布局与Layout都比较讲究，发射端的BALUN电路与天线匹配参数调整很关键。
2017年10月12日 06点10分
