哪位大神知道螺旋线骨架折弯怎么做
proe吧
全部回复
仅看楼主
level 5
不谈恋爱9 楼主
哪位大神知道螺旋线骨架折弯怎么做
2017年10月11日 01点10分 1
level 12
manyouzhe23456
骨架弯折命令呀
2017年10月11日 03点10分 2
不谈恋爱9
骨架折弯后效果不行
2017年10月11日 12点10分
manyouzhe23456
@不谈恋爱9 调整下骨架试试
2017年10月12日 05点10分
不谈恋爱9
回复 manyouzhe23456 :骨架是固定的，因为事实要求
2017年10月13日 02点10分
不谈恋爱9
看楼下我的具体图
2017年10月14日 00点10分
level 11
京东动力♬
草绘骨架
2017年10月13日 04点10分 3
level 11
京东动力♬
vss，添加角度关系
2017年10月13日 04点10分 4
不谈恋爱9
看楼下我的具体图
2017年10月14日 00点10分
level 11
京东动力♬
复制边线
2017年10月13日 04点10分 5
level 5
不谈恋爱9 楼主
把那个薄板按照那个螺旋骨架折弯
2017年10月14日 00点10分 6
level 5
不谈恋爱9 楼主
最后变成这样
2017年10月14日 00点10分 7
level 11
京东动力♬
2017年10月14日 02点10分 9
京东动力♬
1.对于骨架折弯，首先要能定义折弯长度，而截面属性需用图形控制（如你的图控制截面面积从小到大，再由大到小），而proe折弯图形控制目前版本应该只能单调增或减（至于creo是不是改善了没试过）； 2.可用vss+图形控制可变通。
2017年10月14日 02点10分
不谈恋爱9
@京东动力♬ 大神，麻烦看下第十层，我用vss做，可是不知道关系式怎么写
2017年10月14日 02点10分
level 5
不谈恋爱9 楼主
我就是想画如图所示平面，卷成上面那种螺旋
2017年10月14日 02点10分 10
京东动力♬
骨架折弯可定义螺旋线首尾（过点法向螺旋线）两个基准平面定义折弯长度，只是不能控制截面非单调属性。
2017年10月14日 02点10分
不谈恋爱9
@京东动力♬ 如果用vss怎么做呢
2017年10月14日 03点10分
level 11
京东动力♬

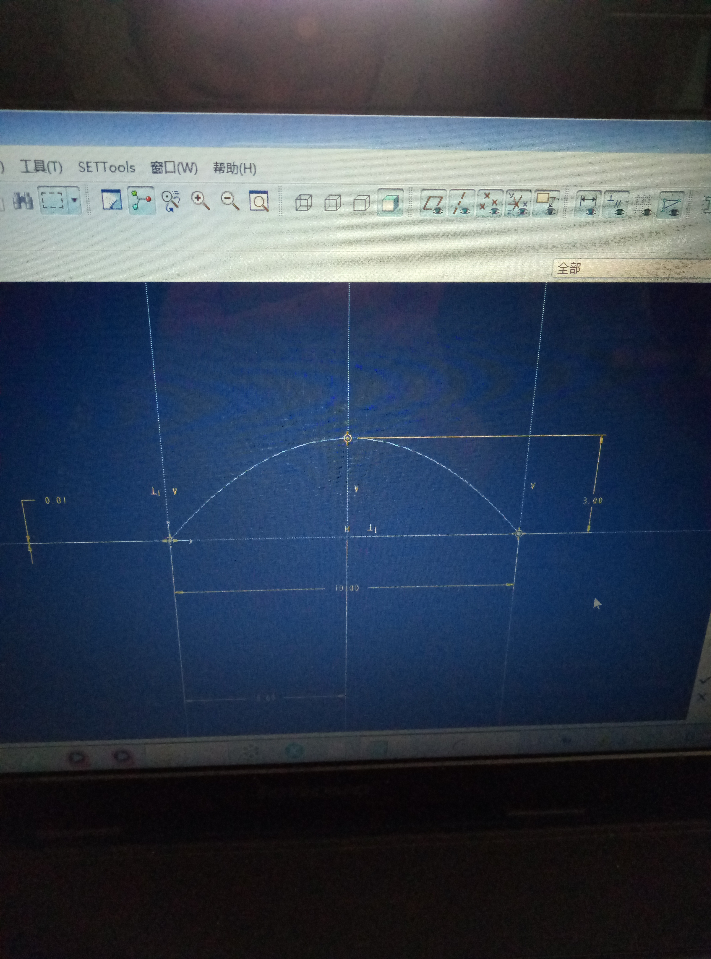

首先用图形控制矩形截面宽度变化，由于不能为零，最小处控制为.01（在proe精度允许范围内），从小到大，再由大到小。
2017年10月14日 03点10分 11
level 11
京东动力♬
vss，截面为矩形，用图形关系控制矩形宽度
2017年10月14日 03点10分 13
不谈恋爱9
关系式很模糊，看不清楚
2017年10月14日 03点10分
level 11
京东动力♬
2017年10月14日 03点10分 15
不谈恋爱9
提示，期望的逻辑表达式
2017年10月14日 03点10分
京东动力♬
把0.01改成0.1试试或改改相对精度。
2017年10月14日 03点10分
不谈恋爱9
@京东动力♬ 双引号的内容是要做什么变动吗？是什么意思呢？怎么更改呢
2017年10月14日 03点10分
京东动力♬
@不谈恋爱9 朋友，可百度看看proe可变扫中evalgraph用法，这个需要花些时间去理解的:双引号不是在中文状态输入，是英文半角，里面00是我上面画的基准图形名称，更改尺寸是进入图形中更改。
2017年10月14日 04点10分
level 5
不谈恋爱9 楼主

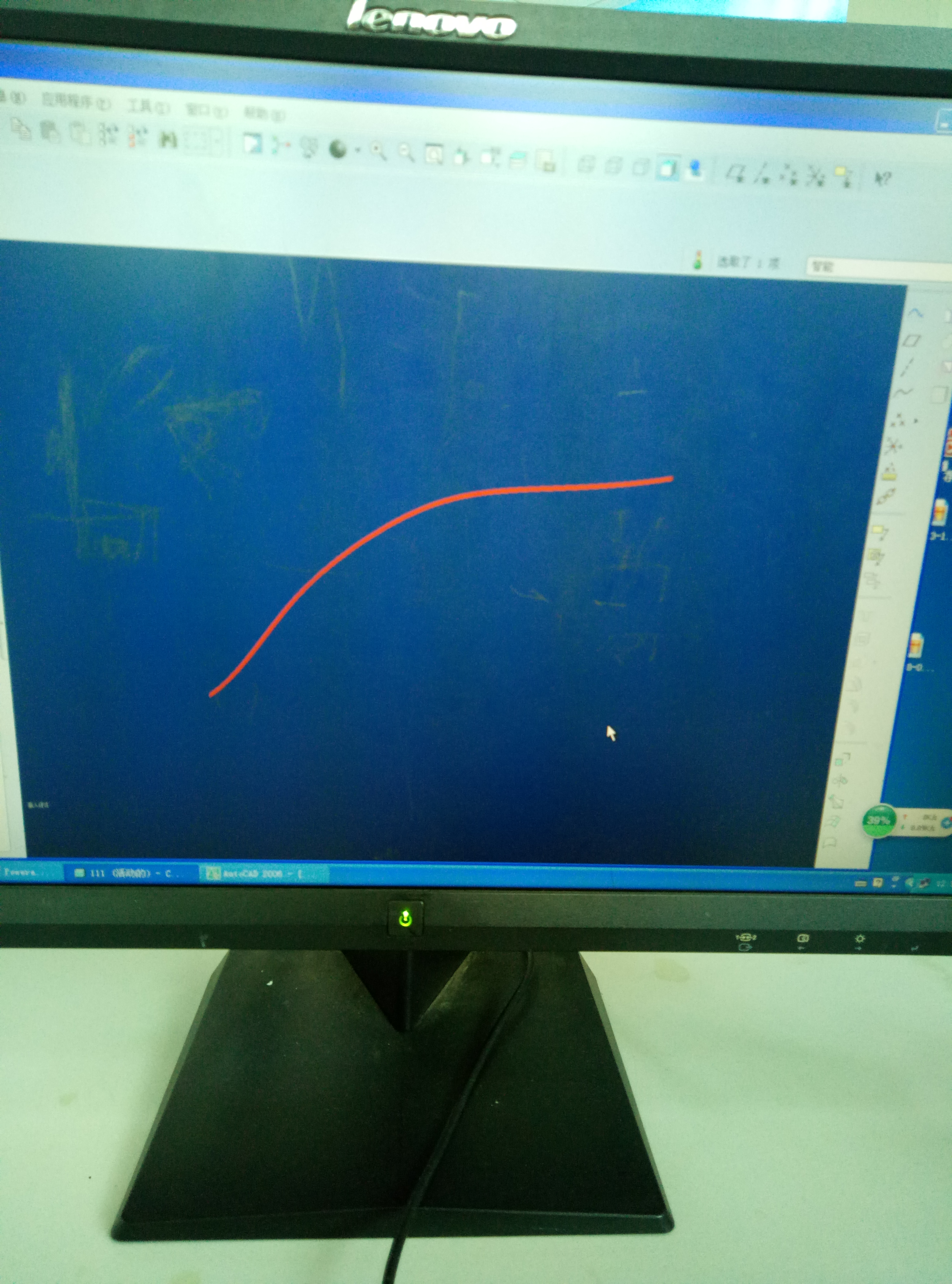

我用了如下三张图的步骤，还是生成不了，大神看看问题在哪
2017年10月16日 07点10分 16
京东动力♬
mod中，你的20（x坐标）与“11”基准图形x坐标值不符合；70代表在扫描轨迹内循环70次，也许计算量过大，系统出错，可改小试试
2017年10月16日 07点10分
不谈恋爱9
@京东动力♬ 我已经把定义域改一致了，循环改小还是不行
2017年10月16日 08点10分
京东动力♬
看了你的基准图形，草绘中出现了r2，r3，如果循环步数可能会导致r2r3约束失败，试试: 1.全部去除圆角； 2.把循环步数改得更小试试。
2017年10月16日 08点10分
不谈恋爱9
@京东动力♬ 我把圆角改成直线，小循环还是不行
2017年10月16日 09点10分
level 11
京东动力♬
[email protected]
发过来，我看看
2017年10月16日 09点10分 17
不谈恋爱9
已发
2017年10月16日 09点10分
京东动力♬
@不谈恋爱9 好的，回去看下
2017年10月16日 09点10分
level 11
京东动力♬
发给你了
2017年10月16日 13点10分 18
