设法自制surface pro 4 qc快充线
图拉丁吧
全部回复
仅看楼主
level 13
专吹索尼微单🔯 楼主

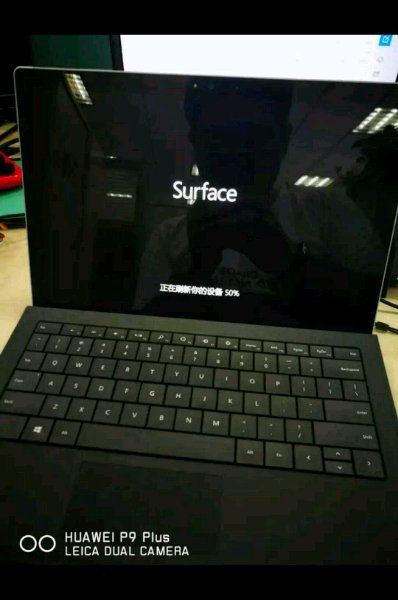

刚收的sp4 m3
镇楼[阴险]
2017年10月10日 08点10分 1
level 13
罗永浩💕
会火[滑稽]
I like you,but just like you.
纵然万劫不复,纵然相思入骨,我也待你眉眼如初,岁月如故.
不用数了这条回复是标准的63字。
2017年10月10日 08点10分 2
level 13
专吹索尼微单🔯 楼主
最近捡了个surface pro 4，m3处理器，这玩意性能确实不错，仙剑4能跑满帧。美中不足的是，续航和atom板子比还是有一定差距[阴险]
一般来说，作为平板，如果续航有问题，我们可以买一个充电宝。然而，对于surface，这招恐怕行不通[阴险]
2017年10月10日 08点10分 3
level 13
专吹索尼微单🔯 楼主

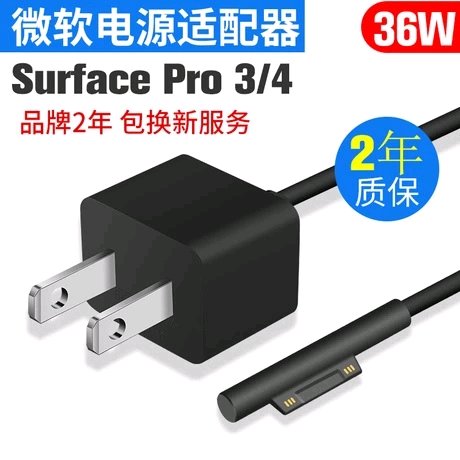

为什么?因为surface的充电器长这样[怒]
2017年10月10日 08点10分 4
level 13
专吹索尼微单🔯 楼主
仅仅是线的形状比较猎奇，倒也不是什么大事。问题在于，surface pro的充电电压为12-15V，远远高于传统USB的5V输出。
当然，很多人可能都知道，现在的一些USB充电器/充电宝具备qc快充协议，有潜力输出高达35V的电压。然而，为了安全起见，这些高电压需要通过USB PD协议调用才能产生。如果我直接买一根线，把正负级糊到充电宝上，怕是什么也不会发生[阴险]
2017年10月10日 08点10分 5
level 13
专吹索尼微单🔯 楼主
那么，一种自然而然的思路是：
查查资料，搞个ASIC，利用USB PD协议和电源进行通讯，引出一个12V电压，然后买条形状合适的充电线，把正负极糊上去，问题不就解决了吗[笑眼]
2017年10月10日 08点10分 6
level 12
天阳野菜🌿
好贴，帮顶
2017年10月10日 08点10分 7
level 13
专吹索尼微单🔯 楼主
于是我查了一波资料[阴险]
PD压根不通过D+D-传递信号，人家是调制在VBUS上的，这就很麻烦了。
为什么呢? 对于常见的数字信号而言，信号非0即1，实现方式很多。而要在电源上调制信号，怕是要涉及到模拟电路设计，大概不是我弄个FPGA瞎写就能实现的[阴险]
2017年10月10日 08点10分 8
level 13
专吹索尼微单🔯 楼主
然而，既然我敢在图吧发帖，肯定是找到了一种可靠而有效的解决方法[阴险]
那就是，万能的淘宝[阴险]
2017年10月10日 08点10分 9
level 13
专吹索尼微单🔯 楼主

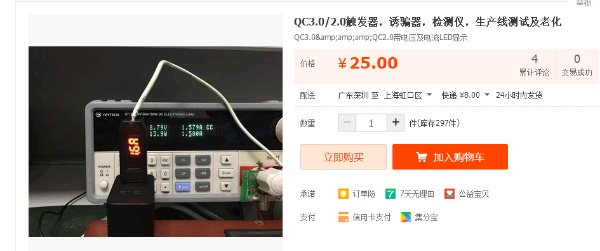

没错，这玩意是有得卖的[喷]
2017年10月10日 08点10分 10
YiZhi乱言
这都有[喷][喷][喷]
2017年10月10日 13点10分
level 12
9丨050
我还以为是技术贴[喷]
2017年10月10日 08点10分 11
专吹索尼微单🔯
虽然技术上很水吧，但是我觉得很有创意嘛[阴险]
2017年10月10日 08点10分
level 13
专吹索尼微单🔯 楼主
原则上，我买这么一个QC诱骗器，焊条线（某宝二三十元），似乎就可以用支持快充的充电宝给surface充电了[阴险]
考虑到surface原装充电器奇贵无比，我用这条线搭配快充头，说不定还能省点钱[阴险]
那么，买吧[滑稽]
2017年10月10日 08点10分 12
level 13
专吹索尼微单🔯 楼主
当然啦，考虑到我最终选择了qc方案，而qc协议是通过d+d-进行通讯的，因此，我们就有办法使用单片机之类的产品进行模拟了[阴险]
2017年10月10日 09点10分 13
level 13
专吹索尼微单🔯 楼主
关于qc2.0：
连接后，受电方D+输出0.6V；之后受电方检测D-电压，当D-下降至0.325V以下后，受电方同时在D+和D-上输出：
9V： D+=3.3V， D-=0.6V；
12V： D+=0.6V， D-=0.6V。
2017年10月10日 09点10分 14
level 13
专吹索尼微单🔯 楼主
因此，软件方面很简单。弄个单片机，给gpio分压到0.6v，上电后，d-输出高电平，延时两秒，输出低电平脉冲一个，恢复0.6v，12v就到手了。主要问题是，当电源变为12v后，单片机本体怕是要烧掉了[阴险]
2017年10月10日 09点10分 15
