与大家分析下 mks sylvan road系列脚踏踩踏面积升级经验

mks sylvan road系列脚踏应该是非常经典的mks作品了，简洁又复古，我想许多人都很喜欢。但是这个系列的脚踏有个比较遗憾的地方就是踩踏面积小得可怜，就是前后两道2mm钢加上中间的轴壳了。个人使用的是mks prime sylvan road全银色脚踏，平时骑车穿的是滑板鞋，鞋底没有像锁鞋那么硬，所以踩踏面积的不足在骑行中带来的感受就是泄力加咯脚，很不舒服。刚开始去某宝找解决方案，看到了SPIN-2脚踏扩展器。
像图中所示，这个其实对踩踏面积的提升是非常小的，而且设计是用在后方的，因为前方要装狗嘴，就算可以装在内侧一样意义不大。因此我就想自己设计一个出来。仔细量了下脚踏的尺寸，然后设计出下面这个小东西。

看起来很不错

考虑到刚性和耐用性，304不锈钢材质肯定是首选。然后加工工序是先用激光切割，也就是切出扩展图的不锈钢板出来，然后用折弯机器进行折弯。踩踏部位切出三道长圆形孔主要是为了防滑与减重。由于东西太小，不方便铣槽，所以折弯处为弧形弯角，但是影响不大。
后方折弯10mm是因为设备限制至少要8mm才能折弯（10mm扣掉厚度2mm），东西折弯完成后再用角磨机把10mm切掉4mm左右，如上图所示。

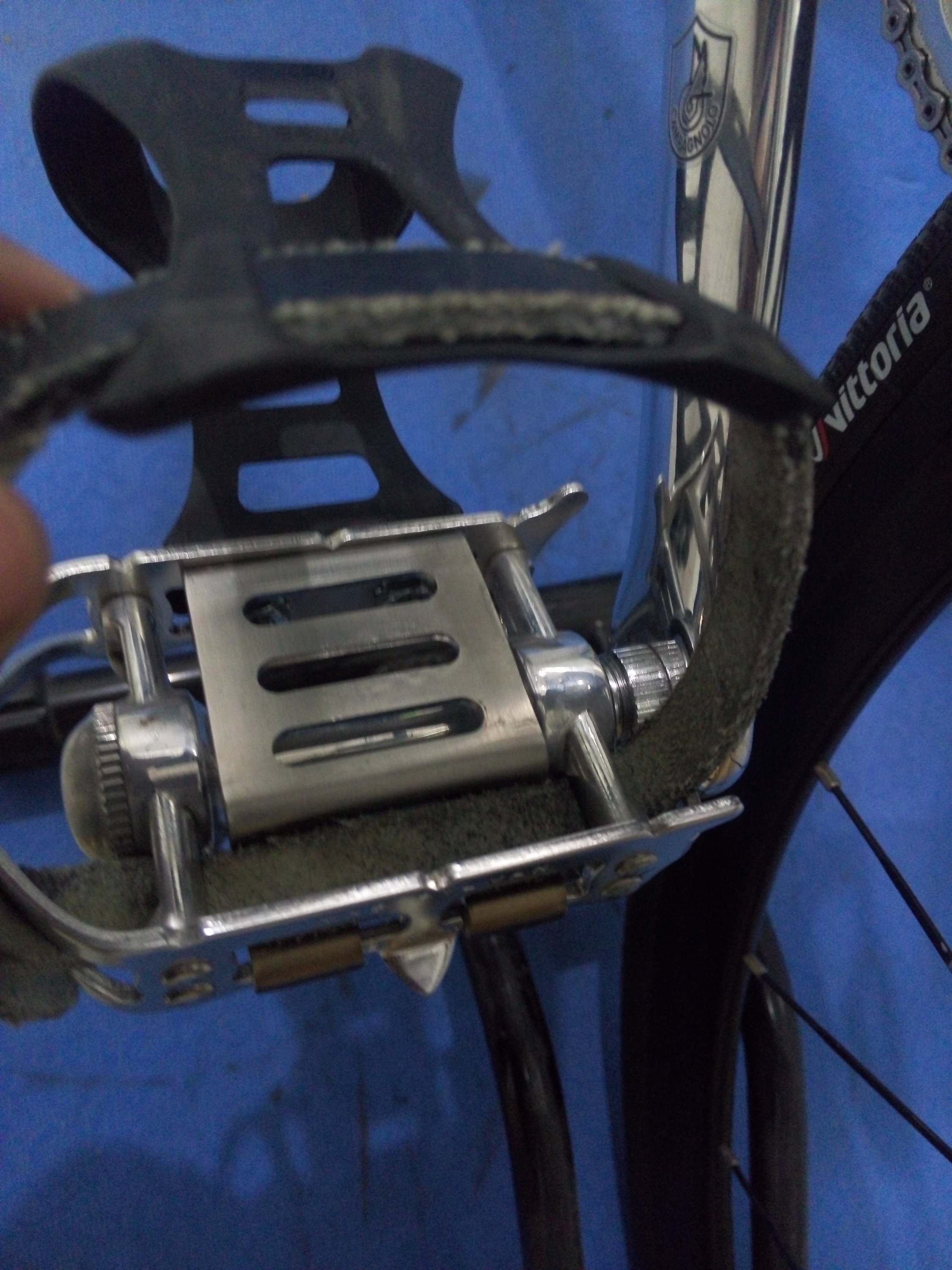

安装的时候把脚踏内部的皮绳拉长，东西从皮绳下穿过，后面两只脚从脚踏那两个洞穿过去刚好卡住，前面通过两个圆孔与狗嘴固定螺丝锁在一起。
最后把皮绳拉好调整下松紧就OK了。

mks sylvan track和mks sylvan touring系列脚踏应该也可以参考。就分享到这里，有疑问可以在这里提出，谢谢。
