事情是这样的：
前几天在吧里看到一个帖子（见图一），看完之后我心里有一万句MMP要说。***什么破图，就一个普通自激效率就能做到97.5%？还敢自称超高效升压电路？那我们要LTC3780这类芯片来干什么？wtf？
so，这篇帖子会对这个电路做各种测试，最终我会把这个电路批得体无完肤
话不多说，现在开始。
此帖会在明天下午更。

前排
出售瓜子汽水小板凳，鸡翅鸡爪酱鸭脖。

m，m，p！***图又不是我设计的在说好想测试方法好像不太对

升级的一个捷径，单靠签到是不可能的，看帖而且还要回帖，更要水贴稳稳的经验

要不要我把这个人叫来

@rfo715

请楼主剖析一下，还有正确测量方式

首先是这电路的工作原理：
我们假设初始条件为零，那么电路刚开始上电时，8050和8550是截止的。但由于电路已经上电，8050的C变为高电平，此时因为102电容的存在，8550的B将会变成高电平，也就意味着8550导通，8050也随之开通，8050的C快速转为低电平。102电容失去原有的高电平。但是因为在电路刚上电时102电容就通过100k电阻冲了电，因此，102电容继续为8550提供导通电压，而100k电阻此时与102电容构成回路，当102电容的电通过电阻放电至8550的B极阈值电压时，8550截止，电路再次回归到初始状态。这样便完成了一个周期的震荡。

开篇一张图，数据全靠编

multisim仿真结果：
仿真条件如下：
初始条件：自动分析直流工作点
最大仿真时间步长：1e-005s
初始仿真时间步长：1e-005s
模拟节点到地线的分流电阻：自动设置
最大错误容限：自动设置
环境变量：无
ERC标记：无
仿真方式：交互式仿真

好久没来了，顶一个

dd

回家赶紧试试看

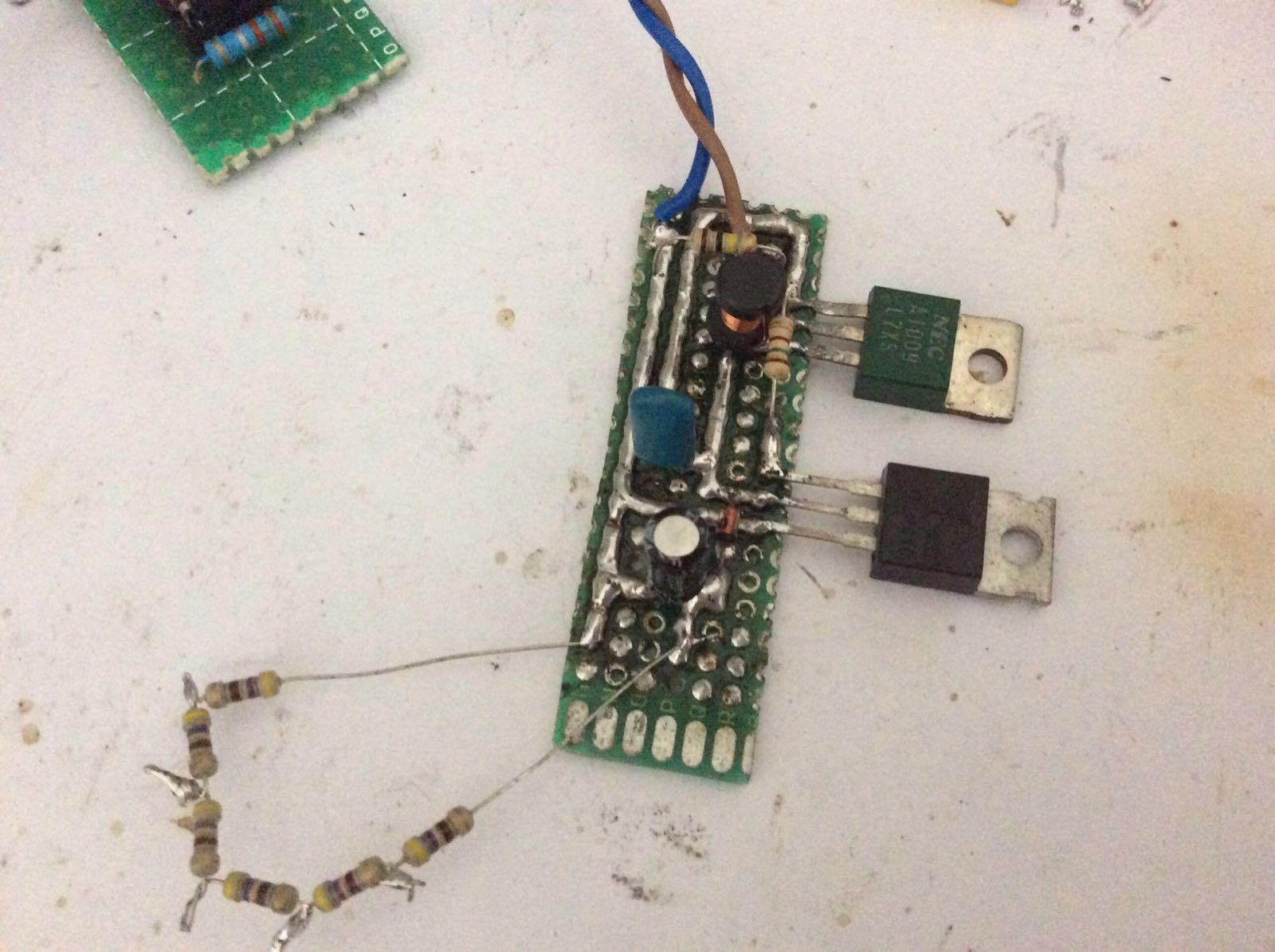

现在电路完成了
