通过方程画的曲线能拉伸成三维模
proe吧
全部回复
仅看楼主
level 4
秋水仙庄 楼主
通过方程画的曲线能拉伸成三维模型吗
2017年09月15日 10点09分 1
level 12
先爱最受伤⚡
那是扫描
2017年09月15日 14点09分 2
秋水仙庄
扫描出来的图形和我想的图像不一样
2017年09月16日 02点09分
level 11
京东动力♬
追本溯源，proe拉伸截面是由草绘完成，都是建立在平面上的，因此，方程曲线可通过使用边投影至草绘面上，如不能拉伸，则为投影边后出现自相交。
2017年09月16日 00点09分 3
秋水仙庄
我试一下，谢谢
2017年09月16日 02点09分
秋水仙庄
其实他会一个旋转体，然后基准曲线是要通过方程才能获得，普通的草绘是得不到那条曲线的
2017年09月16日 02点09分
京东动力♬
@秋水仙庄 你可能误解了，不管是拉伸或旋转，只能利用平面曲线，草绘直接绘制当然得不到你要的工程曲线，而工程曲线要旋转它必须是平面曲线，如果为空间线需利用边投影草绘面才行； 其实，草绘也能直接用工程曲线，只不过没参数，借助外部数据，见下面图片。
2017年09月16日 03点09分
站在山脚数星星
请问大神怎样将方程曲线投影到草绘平面
2019年12月16日 12点12分
level 11
京东动力♬
2017年09月16日 03点09分 4
秋水仙庄
非常感谢你耐心的指导，我尝试一下
2017年09月16日 06点09分
秋水仙庄

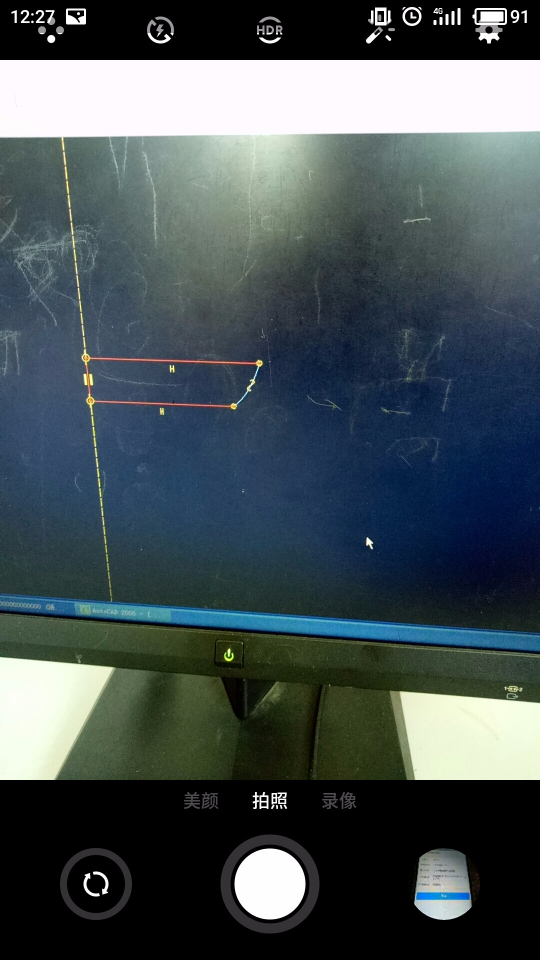

你帮我看下下面一张图，谢谢，虽然把空间曲线投影成平面曲线后还是不能旋转
2017年09月16日 06点09分
站在山脚数星星
@秋水仙庄 问一下，用方程画出来的空间曲线怎样投影成平面曲线
2019年12月16日 11点12分
level 4
秋水仙庄 楼主
为什么投影成平面曲线后还是不能旋转
2017年09月16日 06点09分 5
京东动力♬
主要截面没封闭，直接连条直线
2017年09月16日 09点09分
秋水仙庄
@京东动力♬ 再连一条直线，那还是要在原来的方程曲线中去画，那怎样通过方程画两天现呢？试了好几次，都不行。
2017年09月16日 13点09分
京东动力♬
@秋水仙庄 是直接在这个草绘画（就是在这个方程曲线投影到草绘面，在这个草绘里连线）
2017年09月16日 14点09分
秋水仙庄

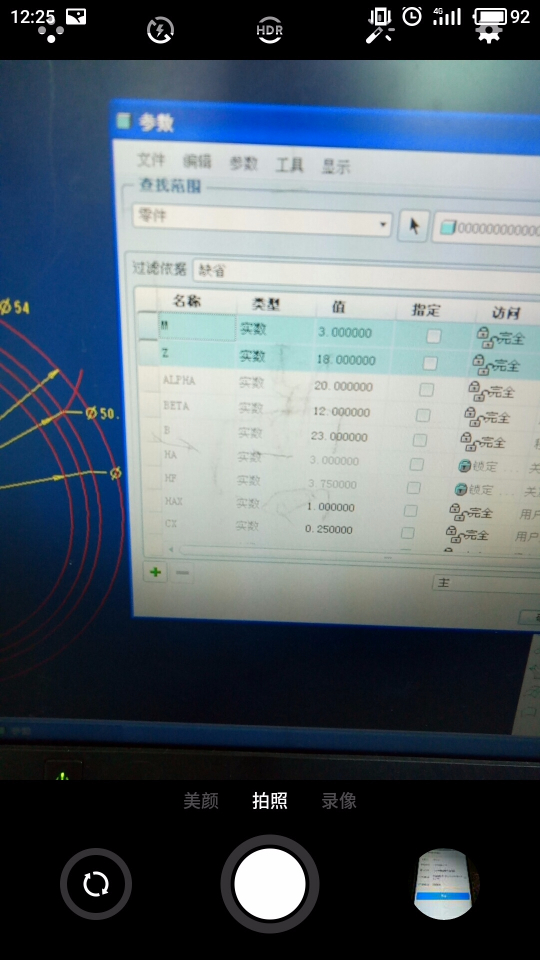

@京东动力♬ 兄弟，我还是没画出来，你能不能帮我简单的截个图，告诉我下步骤，顺便问一下通过方程画的曲线怎样参数化？（我的要求好像有点过分[小乖]）
2017年09月18日 04点09分
level 11
京东动力♬
2017年09月18日 09点09分 6
京东动力♬

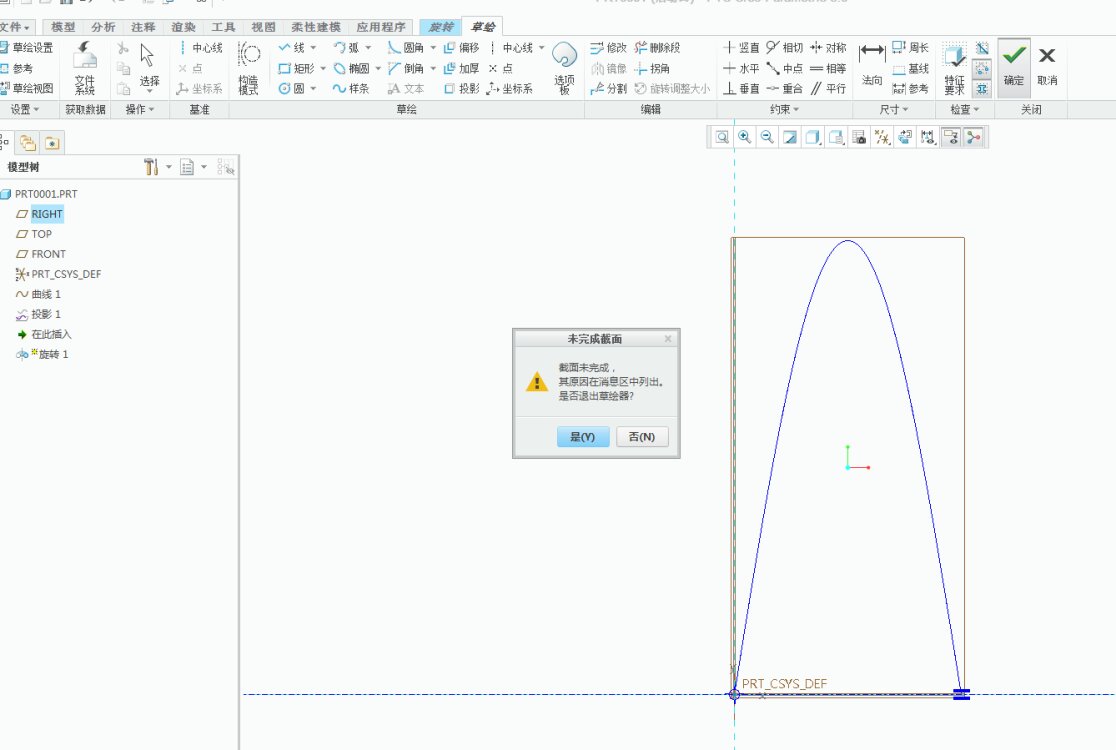

按图片顺序说明: 1.红线为渐开线 2.渐开线通过曲线方程求得，它的决定参数为Db（基圆） 3.Db公式 4.Db最终由输入参数M,Z决定，因此，只要变化M,Z参数，渐开线就会变化 5.由渐开线旋转 6.通过使用边，由于没有封闭截面，出现提示 7.封闭截面 8.旋转成功 这下总懂了吧
2017年09月18日 09点09分
秋水仙庄
@京东动力♬ 真的非常感谢，麻烦您了
2017年09月19日 00点09分
秋水仙庄
@京东动力♬ 兄弟，感谢你详细的步骤，我都做出来了。我还想问一下，就是我们可以一次画多段曲线吗？还是说必须分段来画，然后把他们连接起来@ gan19751001
2017年09月19日 11点09分
京东动力♬
@秋水仙庄 是你这个比较特殊，是利用方程曲线由使用边工具获得一段，其它的段在草绘中封闭；如果截面都是在草绘中完成，那就一次性画了。
2017年09月19日 11点09分
level 11
京东动力♬
回复 秋水仙庄 :你所说的分段函数类似于proe的if elseif endif语句，在方程曲线是不是支持能一次性画出来我没试过，不过更为快捷的方法是:沿水平方向vss，截面为竖线其高度尺寸通过关系表达，一种是evalgraph表达，图形用你所说的分段函数，一种由if语句表达分段区函数，则扫出的曲面边界即为多段线连为一体。
2017年09月19日 12点09分 7
秋水仙庄
谢谢你，我会了
2017年09月23日 03点09分
