求助大佬，四管ZVS场管发热严重
zvs吧
全部回复
仅看楼主
level 2
澶变簡鏅衡劉 楼主

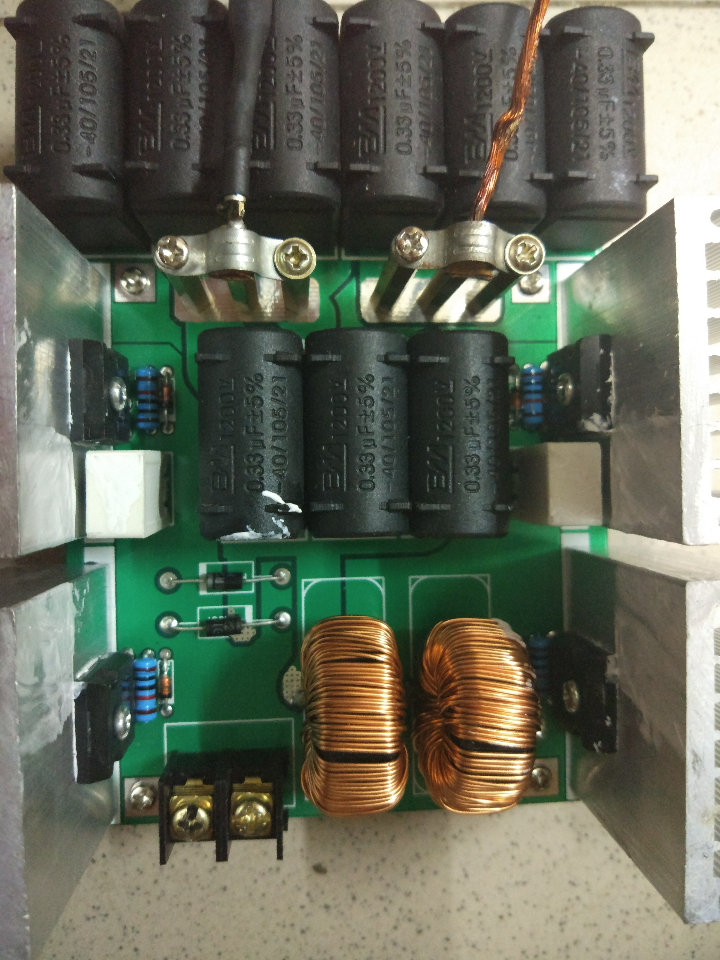

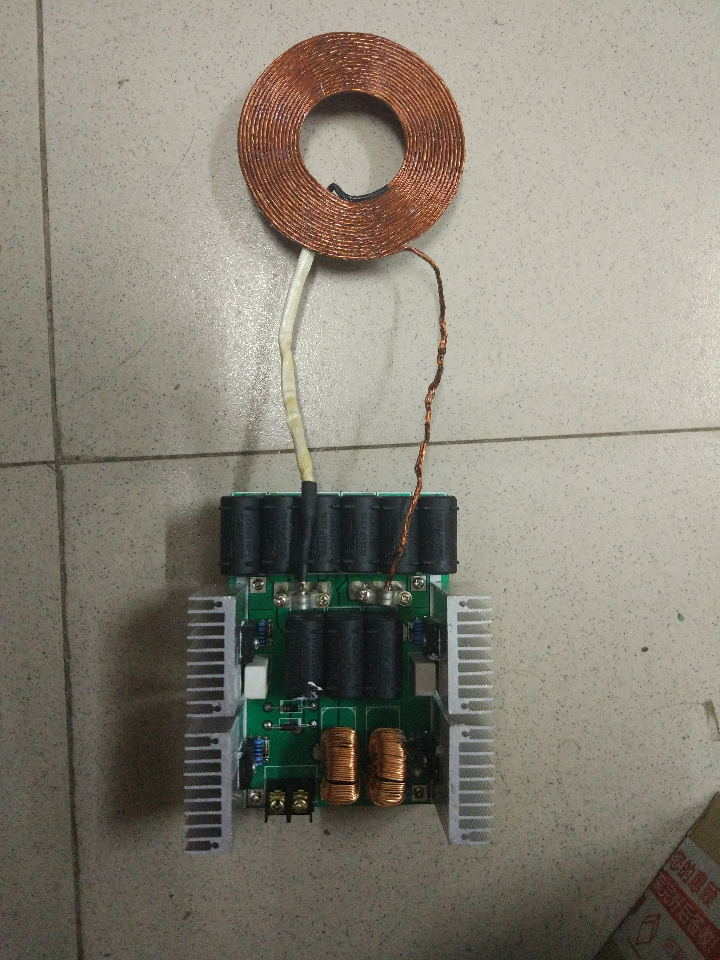

拆机场管4668，100μH电感，快恢复her208，铜管线圈内径65mm，6.5圈，电磁炉线圈15圈，20μH左右，接电磁炉线圈24V15A时场管不热，接铜管线圈24V20A时10分钟散热器超过100℃，怎么降低场管发热？求好心人帮忙，不然只能当电磁炉用了[泪]
2017年09月14日 15点09分 1
level 2
澶变簡鏅衡劉 楼主
电感是27mm铁硅铝，5根0.7mm线并绕，9个0.33μF电容
2017年09月14日 15点09分 2
level 14
轻语-i
线圈感抗小呗，槽路电流峰值大的很。这么大的峰值电流直接通过mos管能不热?
2017年09月14日 15点09分 3
澶变簡鏅衡劉
感谢你的建议。这是和pcb一起买的，成品同款，我觉得应该没问题的，板上印的是80μH电感，我用的是100μH，有影响吗？还有，能用铝管代替铜管做线圈吗？外8内6，算上趋肤效应电阻也和铜管差不多，还比铜管软。我用铝管先做个3μH的试试
2017年09月15日 00点09分
轻语-i
3uh太小了点
2017年09月15日 01点09分
澶变簡鏅衡劉
@轻语-i 不小了，2管的2μH也能正常工作，现在4管的改成3μH能正常工作，27V15A工作时场管42℃
2017年09月15日 12点09分
轻语-i
@澶变簡鏅衡劉 加大
2017年09月15日 12点09分
level 10
Aan贝2
加个小风扇简单省事
2017年09月14日 16点09分 4
澶变簡鏅衡劉
没用的，我风扇都超频了，不加风扇1分钟就能烧开水
2017年09月15日 00点09分
level 11
永暗漠狼
加电感
2017年09月15日 09点09分 6
level 2
澶变簡鏅衡劉 楼主
[太开心]改成3μH可以了，27V15A时场管温度才42℃，用的外8内6铝管，7.5圈，内径70mm，铝管不是纯铝，导电性还是比铜管略差，但是铝管便宜，又比较软，做线圈非常容易
2017年09月15日 12点09分 7
level 2
澶变簡鏅衡劉 楼主
[太开心]改成3μH可以了，27V15A时场管温度才42℃，用的外8内6铝管，7.5圈，内径70mm，铝管不是纯铝，导电性还是比铜管略差，但是铝管便宜，又比较软，做线圈非常容易
2017年09月15日 12点09分 8
level 8
蜗牛在散步home
场管换仙童40n50保证不用散热片。
2017年09月16日 04点09分 9
的的我我88
才40a怎么可能不发热 卤煮的管子好像上百安了 耐压好像也是二百多v
2017年10月26日 00点10分
蜗牛在散步home
@的的我我88 呵呵。不想说什么。上百安。1伏吗？
2017年10月26日 07点10分
的的我我88
@蜗牛在散步home 耐压好像是200v
2017年10月26日 12点10分
level 2
Q青葱C
可怜的苏泊尔超薄电磁炉…………
2017年09月16日 11点09分 10
level 7
乄ACE丶绝迹丶
我的也热[汗]
2017年09月21日 05点09分 11
level 11
来回折腾😳
你们的钳锅多大尺寸？
2018年09月04日 07点09分 13
level 9
繁也中落
加氧铁
2018年09月05日 13点09分 14
level 8
见稽行事ლ
用场馆加热就可以了
2018年09月06日 07点09分 15
level 1
知裕
我感觉的，要加大电感，电感小了容易产生磁饱和，饱和了那就是失去了他的作用了。
2025年07月05日 22点07分 16
