求高手解释

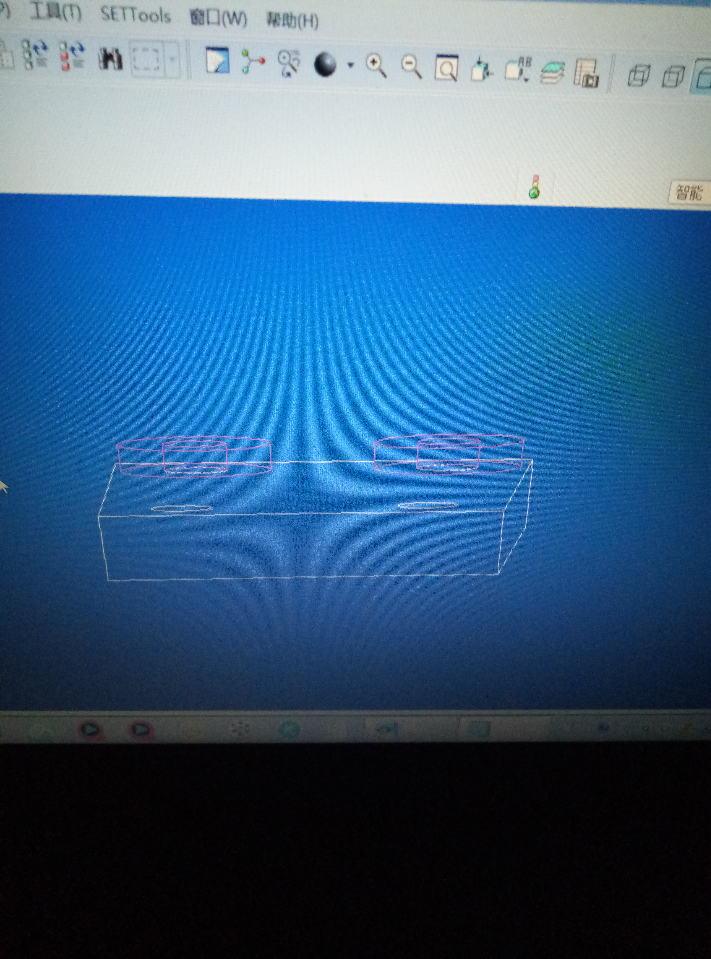

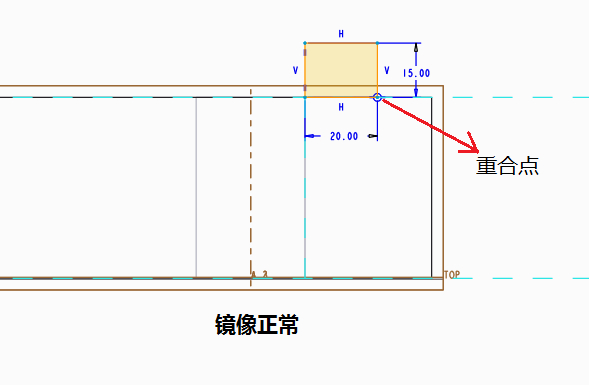

旋转截面的重合点不同，镜像的结果也不同，为啥会这样，求高手解释。本人学生党。

虽然你这个建模思路有点问题，但这个问题提得很好，需要充分理解proe的参照意义，下面两个图片，都是用了你第一种参照，但结果不一样，第一图片直接旋为实体，镜像后悬浮，第二图片为面组，镜像后贴平主体，为什么

1.首先，镜像这个凸台属于特征级别，不是几何级别；
2.第一种（你的方案）参照在原始孔壁上一点，而proe记参照只记id号，当你镜像凸台时，由于是特征级别，当再次参照时，这个孔壁点已变化了（为什么，好好想想），它已经加高（高度正好为凸台高），但id号不变，则镜像凸台变高了；
3.为什么面组就贴合，还是参照的id问题（因为面组不会变参照的高度，想想为什么），注意我镜像的还是特征级别；
4.理解了上面，那你第二种参照为什么不出错，原因就显而易见呢。

我的天，手残删了一个路人的回复，恢复不了

受教了镜像出了找了好久 终于在这里找到原因了
