求一个画法
cad吧
全部回复
仅看楼主
level 1
jsaz 楼主

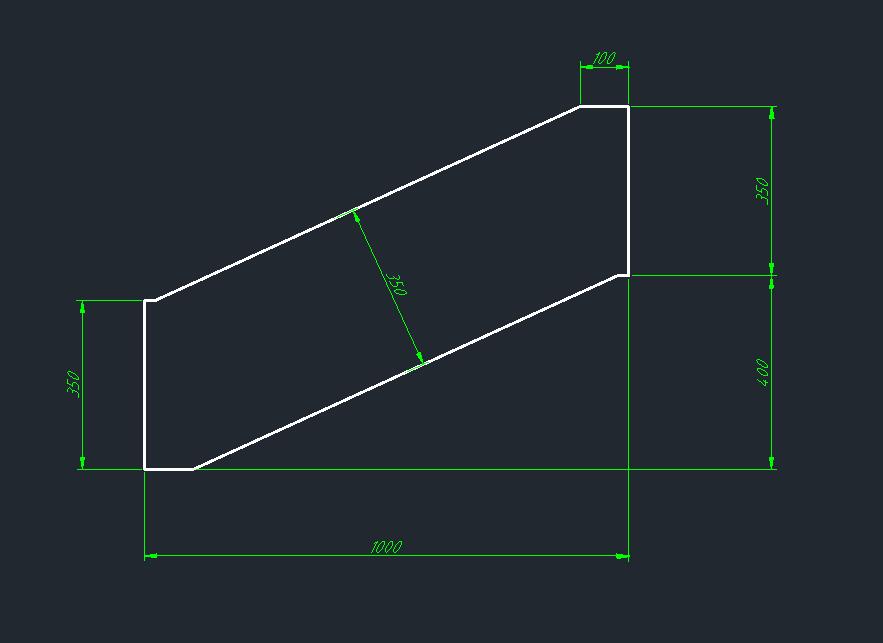

红线长度可以随意
要保证2条斜边是350，
求一个画法，麻烦了
2017年09月06日 22点09分 1
吧务
level 16
borleee
电脑刚重装系统没装上autocad，没有实际动手画，所以大概想了一个办法但不确认是否可行，楼主可以参考一下：以左下100线的右端点为圆心画半径为350的圆，过右上100线的左端点画此圆的切线即为上斜线，再过左下100线右端点画上斜线的平行线即可。
2017年09月06日 22点09分 2
jsaz
非常感谢
2017年09月07日 01点09分
level 16
风雪白云天
先画两个350的垂线，两条线的下端点的高度差为400。画出两条100的线。两条垂线可以形成一个四边形，在中点画一个直径350的圆，从两个100的端点向这个圆分别引切线。
2017年09月07日 00点09分 3
level 16
风雪白云天
2017年09月07日 00点09分 4
jsaz
非常感谢！
2017年09月07日 01点09分
5旧城啊
中间的1000怎么确定的
2017年09月07日 03点09分
风雪白云天
@5旧城啊 你说的是下面1000的尺寸吗。这样理解吧。你从左往右画一条1000的线再向上画400的线。两条350的垂线不就好画了？
2017年09月07日 03点09分
风雪白云天
@5旧城啊 你看一下楼下的图。
2017年09月07日 03点09分
level 16
风雪白云天
就是红线的中点。
2017年09月07日 03点09分 6
level 3
我是球球琉璃
请问那个350怎么标注？我弄不到那个效果
2017年09月07日 08点09分 8
我是球球琉璃
中间那个
2017年09月07日 08点09分
风雪白云天
@我是球球琉璃 选择对齐标注，点选一条斜线上的一点，比如中点，输入PER，找对边的垂足。
2017年09月07日 09点09分
level 3
暗夜NO
有这么复杂吗？就没有人用偏移吗？
2017年09月08日 14点09分 11
风雪白云天
你可以用偏移，但你必须得首先画出一条角度合适的线才能偏移吧。
2017年09月09日 18点09分
level 10
CAD200802
2017年09月08日 15点09分 12
level 16
风雪白云天
回复 善良的请换一个 :

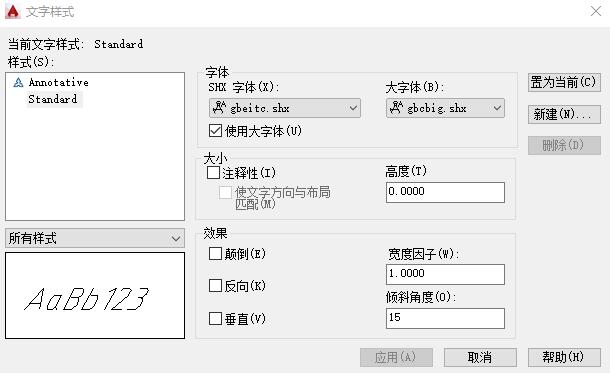

2017年09月29日 03点09分 13
level 1
uaremybestlove
把竖线和横线一画。直接连接不就出来那个斜线了吗
2017年09月29日 12点09分 14
