如题，这是楼主的开关电源学习之路上的一个决策，这篇帖子将会分析TB上的一款升降压模块的结构和一些简单的测评，本帖的最终目的是弄明白这个接近60RMB的东西到底值不值得。。。 [滑稽]

前排
声明，本帖主要是让大家更好了解这种dcdc变换器的工作原理，同时希望你能从中学到东西，绝非广告贴！
首先是引狼图【误】

2017年08月17日 06点08分 1

level 11

wait1210day 楼主

然后链接我是绝对不会放出来的，要不然又有人以为这是广告帖。

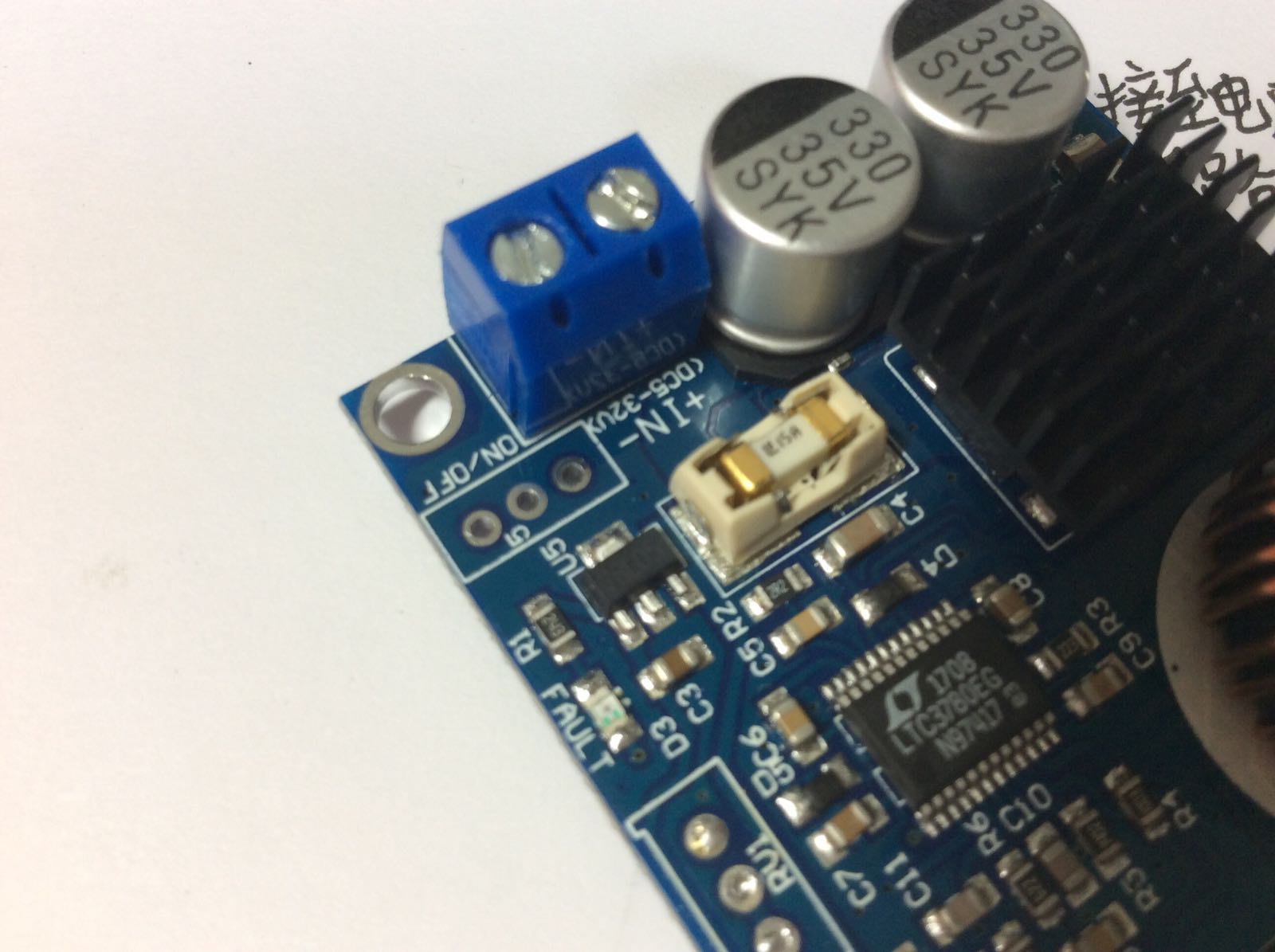

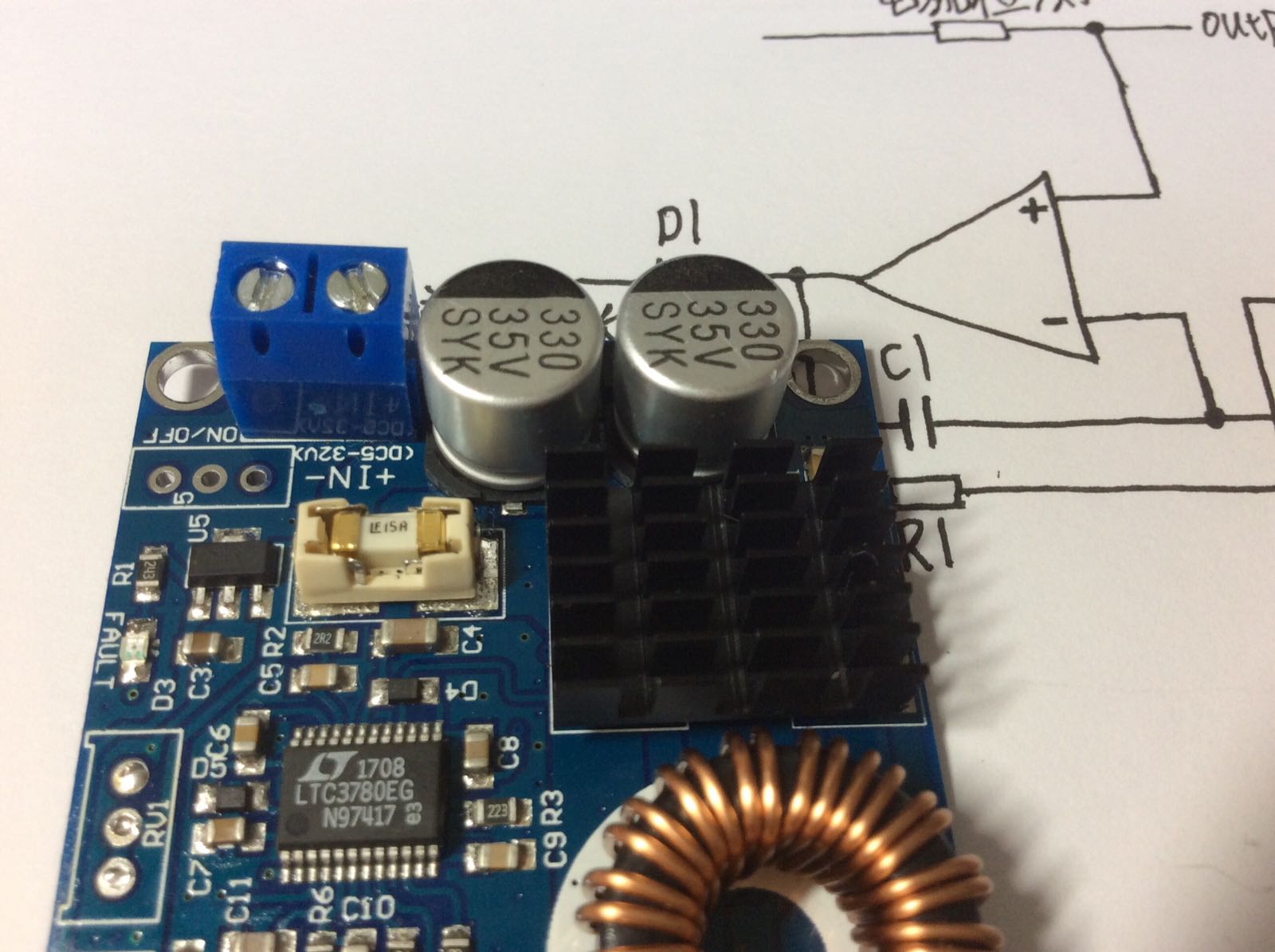

首先是板子，附带一把尺子供你们参考大小。 [滑稽]

2017年08月17日 06点08分 2

wait1210day

@DIY入魔 @23mtS @mosfetΩ @lsc160 @🌚MOSFET 快来暖（水）贴 [滑稽]

2017年08月17日 07点08分

wait1210day

@呵哈何哈何哈呵

2017年08月17日 07点08分

世界级🌚可爱

@wait1210day 来了

2017年08月17日 07点08分

世界级🌚可爱

晨光文具差评，广告，不是得力差评

2017年08月18日 04点08分

level 12

qishipai

凌特*3780

2017年08月17日 06点08分 3

level 11

wait1210day 楼主

楼上的图眼尖的可能已经看出来了，主控为LTC3780EG，附带一个LM358作为输出恒流和输入欠压保护。
研究一个电路的第一步，当然是先看IC的datasheet啦，于是楼主立刻找厂商申请了LTC3780的中文数据表。 [滑稽]

2017年08月17日 06点08分 4

wait1210day

补充：这个电源板用的MOSFET是四颗RU3060L，30V53A的管，内阻8.5mohm（Vgs=10V）。

2017年08月17日 08点08分

qishipai

还有此操作

2017年08月17日 10点08分

wait1210day

回复 qishipai ：什么操作？ [滑稽]

2017年08月17日 11点08分

qishipai

@wait1210day 申请中文D*

2017年08月17日 11点08分

level 11

wait1210day 楼主

首先，我们来看看3780的电路，是不是很复杂？如果我们去掉3780部分，只看拓扑主电路，这样是不是就很清楚了？（图二）经典的Buck-Boost电路+同步整流控制。如果你不明白这个电路的工作原理，那到我的发帖记录里找，我写过一篇讲解这个电路的帖子。
图三是3780的内部方框图。

2017年08月17日 06点08分 5

level 11

wait1210day 楼主

这个模块包含输入欠压调整、输出电压调整、输出电流调整，输出电压调整还很好理解，直接改变反馈环路的采样电阻阻值就行了，但输入欠压和输出电流调整又是如何做到的呢？官方datasheet中没有说芯片有这个功能啊？别急，我们下面开始分析。

2017年08月17日 07点08分 6

level 11

wait1210day 楼主

楼主正在抄板中………

2017年08月17日 07点08分 7

level 12

奀奀奀💨

顶顶，
赶上直播

2017年08月17日 07点08分 8

level 11

wait1210day 楼主

首先我们来分析输入欠压保护电路，如图，这是欠压保护部分的电路，lm358被接成了比较器，R1和R2构成输入电压采样，接到了358的同相输入端，R3、R4构成基准电路，接至反相输入端。为了使基准电压不受输入电压影响，这里使用了一个稳定的5V电压来给基准电路供电。同时，358的输出接至3780的8脚（RUN脚），这样输入欠压时，358输出低电平，3780的RUN脚被强制拉低，导致输出关闭，这就完成了整个欠压保护过程。

2017年08月17日 07点08分 9

level 11

wait1210day 楼主

补楼上的图。
