之前的1003号贴子 做到电气照明部分。
因为小屋的灯线是预埋的,需要先确定灯光的改造方案,才好往下继续[太开心]
本贴与1003号贴并行,最终成品在1003号贴展示~
2017年08月13日 11点08分 1
level 1

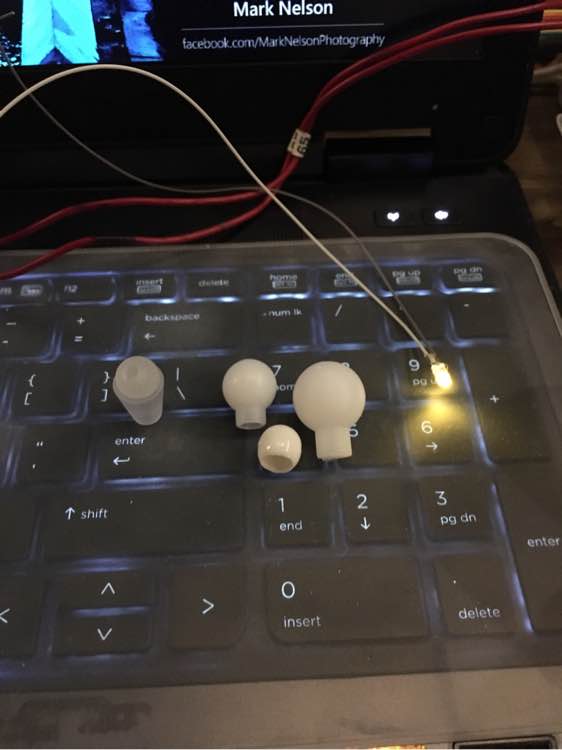

原配led照明 灯罩 灯珠 尺寸一览 (2楼目录 保留 请不要在楼层中回复 谢谢)
2017年08月13日 11点08分 2
最近经常看不到大家的回复(贴吧技术问题),经常(没得机会)回复各位老板,请大家多包涵啦
2017年08月13日 13点08分
level 1
加灯罩后的照明效果图
2017年08月13日 12点08分 3
召唤 @长眠Nek9 新贴开了[太开心]
2017年08月13日 18点08分
@手办吧的经验 [汗]我等月底看。 一下吃完总比 在那望梅止渴
2017年08月14日 05点08分
level 1
原配led尺寸 与常见led尺寸对比
左起:
1. 原配 2—2.5mm led
2. 2*3mm 方形led
3. 3mm 草帽led
4、5、6、7. 5mm led
8. 10mm led
2017年08月13日 12点08分 4
level 1

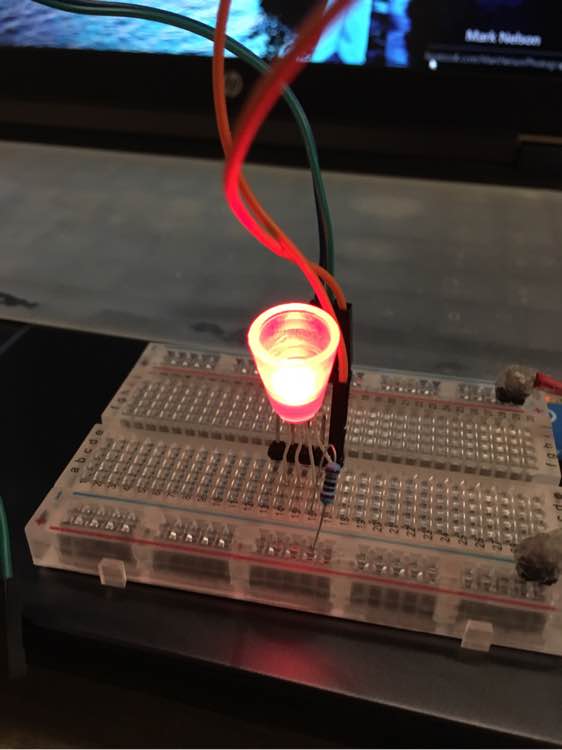

改造第一步,尝试把5mm全彩led塞进灯罩[太开心]
2017年08月13日 12点08分 5
level 1
5mm led底部稍微有些大,目测打磨之后100%无问题[哈哈]
(图中测试用的是集成有闪烁芯片的快闪led,跟全彩led大小一样)
2017年08月13日 12点08分 6
大触啊……
2017年08月13日 13点08分
回复 花奈丿 :谢谢老板[花心](其实是手工diy界手残萌新一只[泪]
2017年08月13日 13点08分
level 1
在面包板上搭建测试电路
图中是一只雾面(磨砂),共阴极,5mm全彩led (价格最贵2毛5左右,比如楼楼买的就是[不高兴]
四个引脚中 最长的那个是公共极(图中左起3号,没有弯折的那只),因为是共阴管,图里这只led的公共极应该接负
2017年08月13日 12点08分 7
level 1
除了公共的负极
余下三个(带有折弯)的引脚,分别是:
蓝、绿、(负极略过)、红
为了测试光色,下图中在公共引脚上加了一个1k的限流电阻,把电流限制在10毫安左右(输入电压好像是10几伏? 无所谓了,3.5伏到十几伏的电路点亮led 用1k电阻都是好用的)
2017年08月13日 12点08分 8
level 1
ok,接下来要变动一下电路,多加几个电阻~
原因是:rgb led里有三个光芯,分别发红绿蓝光,不同光色的光芯电压是不一样的 红色电压最低。
所以,如果直接把其他光色的电源和红光电源接上,只会有红光亮,其他光是不会亮的,实现不了全彩~
2017年08月13日 12点08分 9
level 1

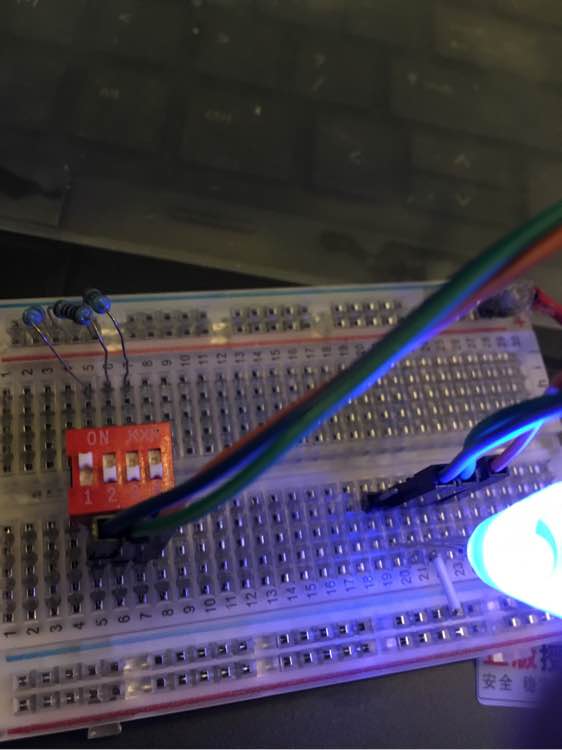

改动后的电路如图
图1: 公共引脚(跳线)接电源负极
图2: 从正极接出三个电阻,形成三路,对应蓝、绿、红光色的限流电路。
图中电阻一端接电源正,一端接拨码开关。待会儿用开关控制不同的光色的亮灭
图3 拨码开关的另一端通过杜邦线连到led上,1号开关线路控制蓝色、2号开关线路绿色、3号控制红色
2017年08月13日 12点08分 10
level 1

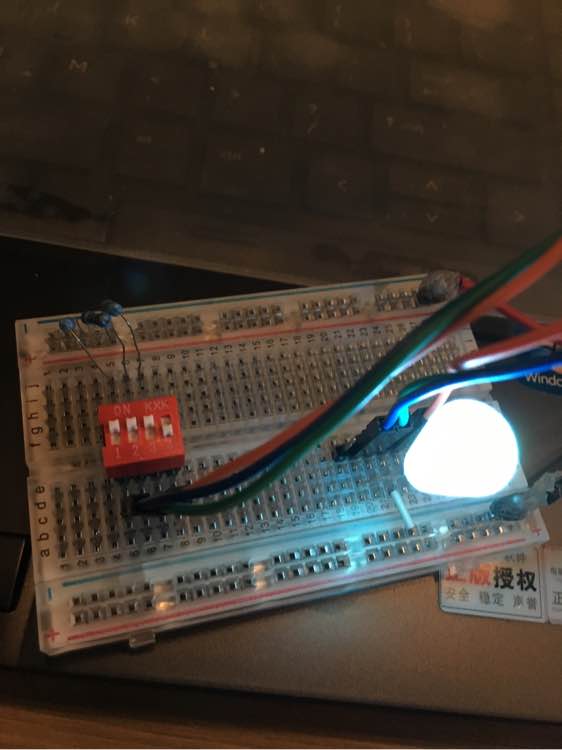

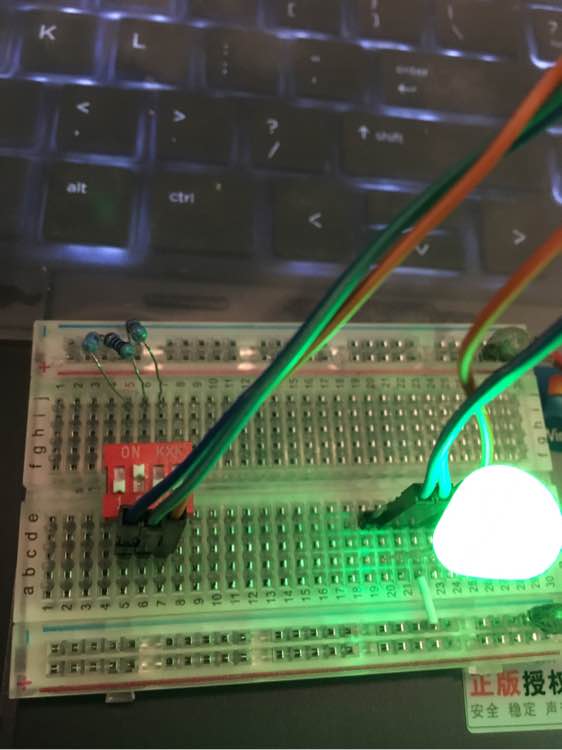

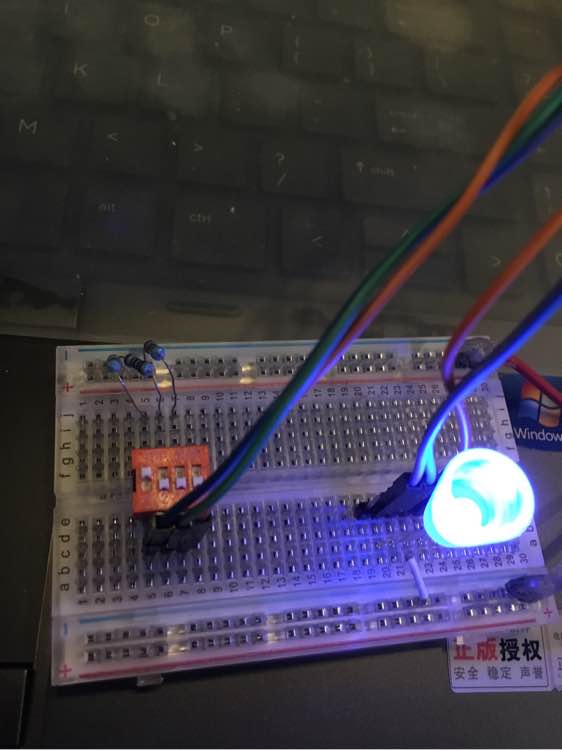

单色控制演示
2017年08月13日 12点08分 11
level 1
混色演示(光加色法)
按照色环,通过开关组合形成以下色彩
1. 红
2. 黄
3. 绿
4. 青
5. 蓝
6. 紫
7. 白
2017年08月13日 13点08分 12
level 1
通过开关控制不同色光芯片的亮灭,可以实现楼上7种光色,如果还想要更多(比如全彩 16M色),需要引入程序控制。
楼下将演示通过arduino编程实现全彩灯功能
2017年08月13日 13点08分 13
level 1
arduino uno r3型,提供14个输出(控制)引脚,其中3、5、6、9、10、11 号引脚上带有功率(DAC)功能,这6路可以直接实现亮度控制(每路255级亮度 三路相乘共1600万色 即16M全彩色)
待会用 9、10、11引脚,分别控制蓝、绿、红色光
2017年08月13日 13点08分 14
level 1

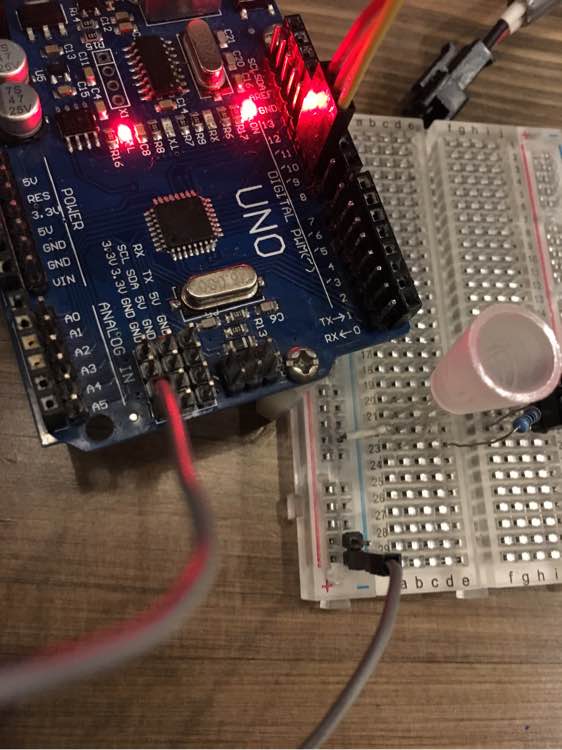

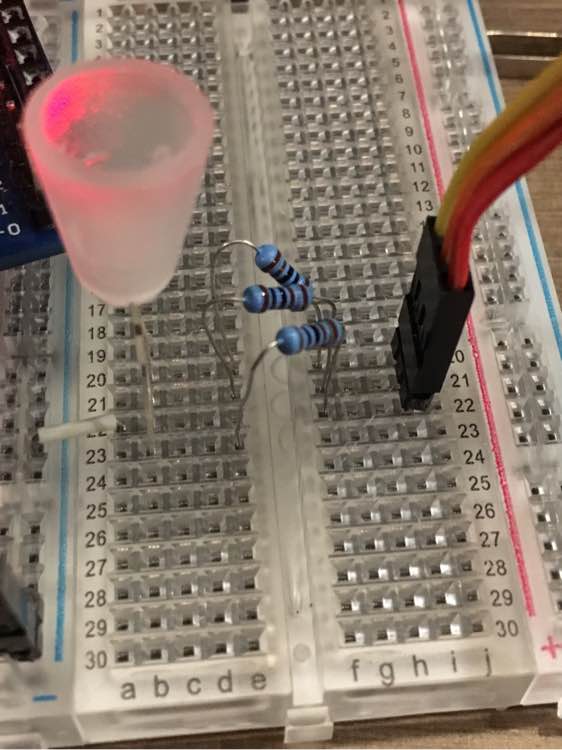

修改电路如下:
三路光色的电流将由arduino控制

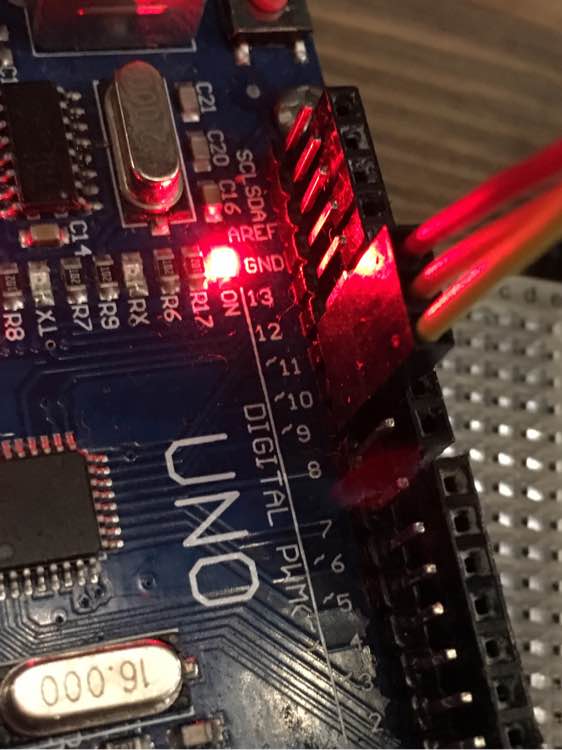

图1. 将arduino引脚接出
图2. arduino引脚输出到三色芯片间,每路接一个限流电阻
图3. led公共负极 接电源负(arduino板子随便一个gnd脚)
2017年08月13日 13点08分 15
