声明，此帖有参考《开关电源设计-第三版》第一章的内容，但楼主会以更通俗易懂的方式说明buck电路的原理，并手把手教你设计一个buck电路，以及学会等效变换电路。 [滑稽]

对buck和boost了解的大神请指出此帖讲解错误的地方，本人会立刻改进。 [乖]

还是那句话，我们楼下见 [滑稽]

2017年08月05日 00点08分 1

level 11

wait1210day 楼主

总所周知，buck属于降压电路，那么除了buck电路，我们还有其他降压电路吗？
答案是肯定的，那就是线性稳压电路。

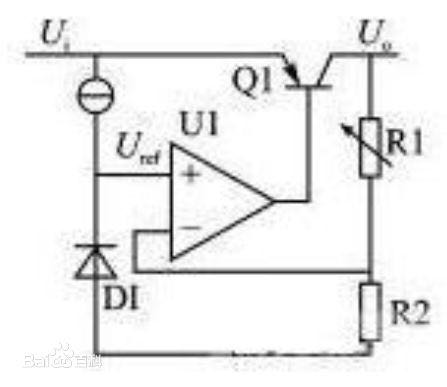

图一是一个经典的线性调整器，我们可以看到，他由一个调整管（也就是三极管）和一个误差放大器组成，当输出电压高了时，误差放大器便会降低调整管的控制电压，调整管的阻抗变大，输出电压也随之相应降低。如果输出电压低了则反之。这就是线性稳压的基本原理，不过这种调整器的效率很低（我们下一楼说效率为什么很低）。

2017年08月05日 00点08分 2

linpwqh

虽然效率低，但是波纹小，电压稳，要求高的地方都是此方式稳压

2025年06月19日 03点06分

level 11

wait1210day 楼主

我们假设这个线性调整器的输入电压为10V，我们想在输出端得到2V的电压，那么输入与输出的压差就是10-2=8V，那这8V哪里去了呢？肯定不会凭空消失，没错，这8V被调整管给“吃掉”了。如果负载的电流为10A，那么调整管也要承受10A的电流，此时调整管吃掉的功率为8*10=80W，而负载仅仅消耗了2*10=20W，调整管耗散的功率比负载都要大！可想而知效率有多低。。。。。

2017年08月05日 01点08分 3

wait1210day

并且调整管工作于线性区，发热巨大。

2017年08月05日 02点08分

美味的鸡

难怪会有烧掉的风险

2020年02月29日 00点02分

fuxiangwen138

功率P=UI，输出电流是多少？不是简单的8V被吃了

2020年08月21日 06点08分

level 11

wait1210day 楼主

@23mtS @呵哈何哈何哈呵 @lsc160 @问情工作室来顶帖 [滑稽]

2017年08月05日 01点08分 4

wait1210day

前排提示，此帖存在较多插楼，不喜欢或者初次阅读此帖的吧友，可以点只看楼主。

2017年08月05日 14点08分

level 11

wait1210day 楼主

此时，我们就要思考，能否有更高效率的降压方法，也就是开关式稳压器—buck or boost。

镇楼
图是一个经典buck电路，我们在楼下分析这个电路。

2017年08月05日 01点08分 5

level 11

wait1210day 楼主

先看看这个，如果我们把一个开关接到电源上，并让它以50%的占空比开关，我们就可以在开关另一端观察到一个50%占空比幅值为10V的方波。

2017年08月05日 01点08分 6

level 13

℧¹²

你的低边Buck呢

2017年08月05日 01点08分 7

wait1210day

别急，现在就说这个太早了，至少得把高边buck原理讲完，然后再从mos驱动这方面引入低边buck。 [滑稽]

2017年08月05日 01点08分

℧¹²

@wait1210day [滑稽]

2017年08月05日 01点08分

wait1210day

回复 mosfetΩ ：不过我的低边buck以做出成品 [滑稽]

用的UC3843方案 [滑稽]

2017年08月05日 02点08分

℧¹²

@wait1210day [怒]

2017年08月05日 02点08分

level 11

wait1210day 楼主

如果我们去掉示波器，换成一个由电容电感组成的低通滤波器，理论上开关开启时电感通过电容充电，断开时负载电流由电容提供，这样就能在输出得到一个5v（因为占空比是50%，输入是10V）的稳定直流电压，可实际上并不是这样。

2017年08月05日 01点08分 8

level 11

wait1210day 楼主

原因在于开关第一次开启后电感就已经充电完毕了，，但开关一旦关闭，电感两端就会出现一个极高的电压，甚至高到足以击穿开关，因此，我们要接入一个二极管，让它和电感构成放电回路，在开关关闭时二极管正向导通，将电感电压放到电源地。

2017年08月05日 01点08分 9

wait1210day

这时二极管与电感和负载构成回路，很多人认为这个二极管并不承受负载电流，实际上并不是这样。

2017年08月08日 00点08分

侦哲优论

开关截止后就是高阻态。标准方波电感先对电源导通，在对地导通才是真0V。

2017年11月30日 06点11分

熵焓灵蕴

@侦哲优论实际上不需要电感，电容够了

2018年05月08日 12点05分

邮昵手

二极管正极都接地了怎么导通？

2018年08月07日 15点08分

level 11

wait1210day 楼主

现在我们要做的，无非就是把开关换成MOS，然后就可以愉快地升压了 [滑稽]

不过这还没完，还有一个关键问题。

2017年08月05日 01点08分 10

wait1210day

口误，是降压

2017年08月05日 02点08分

level 11

wait1210day 楼主

那就是MOSFET的驱动问题，一般的电路中，MOS的S极都是接到GND的，可以用电路随便驱动（因为想要驱动MOS必须要让GS极构成回路）。
但在Buck电路中，mos的S极并没有接地，而是个浮地，因此不能直接驱动，解决这个问题一般有三个方法：
1、用变压器或光耦或自举电路驱动。（楼下图一）
2、用P沟道的MOSFET。（楼下图二）
3、把MOSFET放到下面去，也就是低边Buck。（楼下图三）

2017年08月05日 02点08分 11

wait1210day

图在17楼。

2017年08月05日 02点08分

level 11

wait1210day 楼主

楼主正在绘图中…
