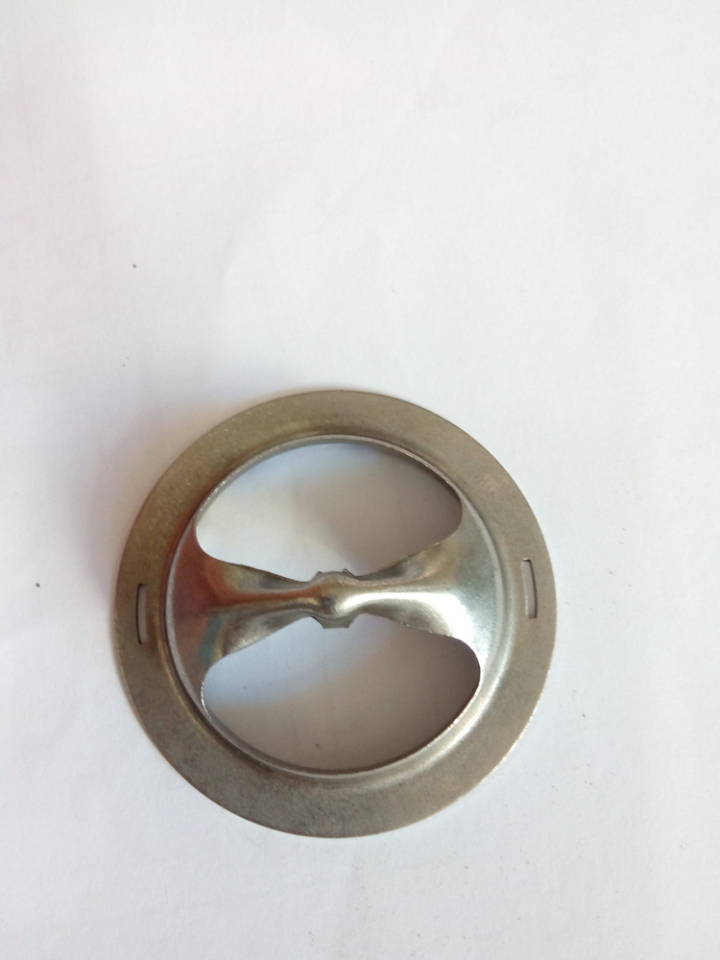

请求大师们指点，这节温器阀面用PROE怎么画
proe吧
全部回复
仅看楼主
level 2
逃学威龙石正奇
楼主
2017年07月28日 00点07分
1
level 2
逃学威龙石正奇
楼主

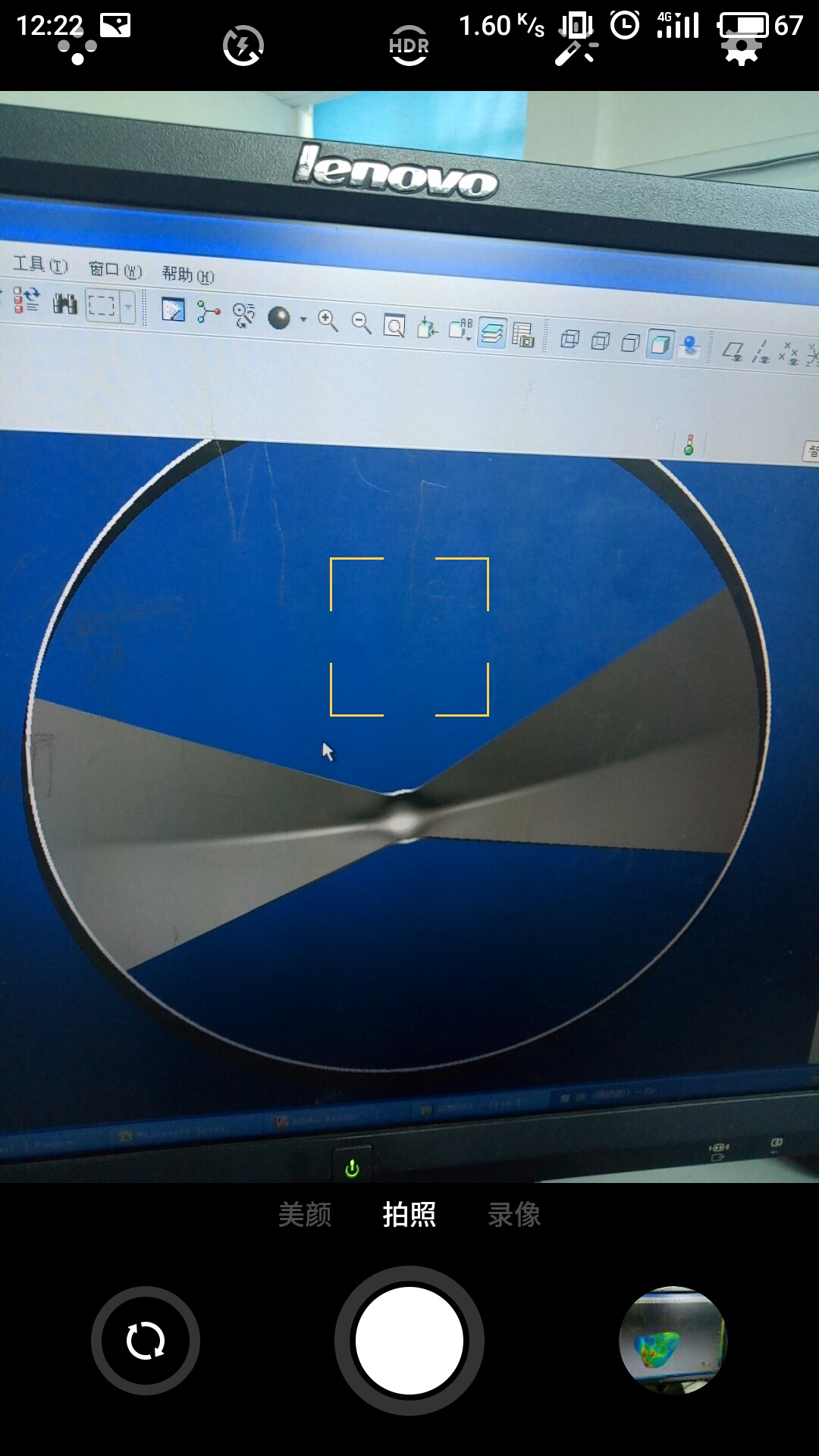

主要是顶部那里不会画请求大师们指点
2017年07月28日 00点07分
2
level 11
我是谁2512
1336684718qq
2017年07月29日 01点07分
3
level 7
贴吧用户_0eb1Z21
你这是钣金件，画出凸模成型。凸模就是曲面造型。
2017年08月01日 00点08分
4
level 11
京东动力♬
2017年08月01日 03点08分
5
京东动力♬
顶部不够圆润，可以调节构面曲线，这里就不调了，只是说明思路 当然如吧友所说可用成型工具，这里是通过实体转钣金建模思路
2017年08月01日 03点08分
逃学威龙石正奇
谢谢了
2017年08月02日 05点08分
逃学威龙石正奇
谢谢了
2017年08月02日 05点08分
level 11
京东动力♬
2017年08月01日 03点08分
6
level 11
京东动力♬
构建未变形前相应骨架线
2017年08月01日 04点08分
7
level 11
京东动力♬
构建草绘变形曲线，顶部圆润可通过变形曲线顶部圆弧半径调节（变形曲线由斜线和弧构成）
2017年08月01日 04点08分
8

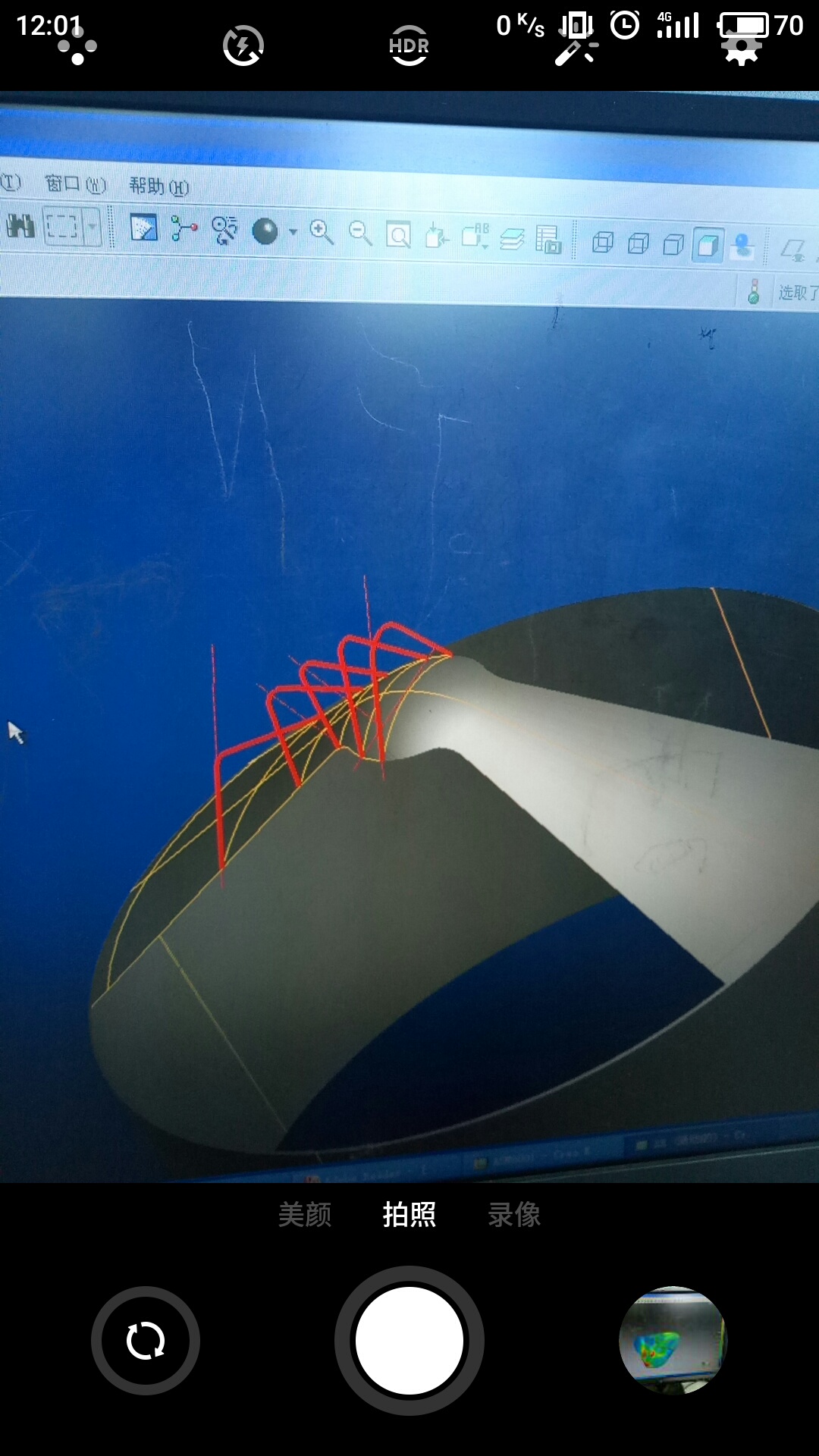

level 11
京东动力♬
隐藏原始曲面
2017年08月01日 04点08分
9

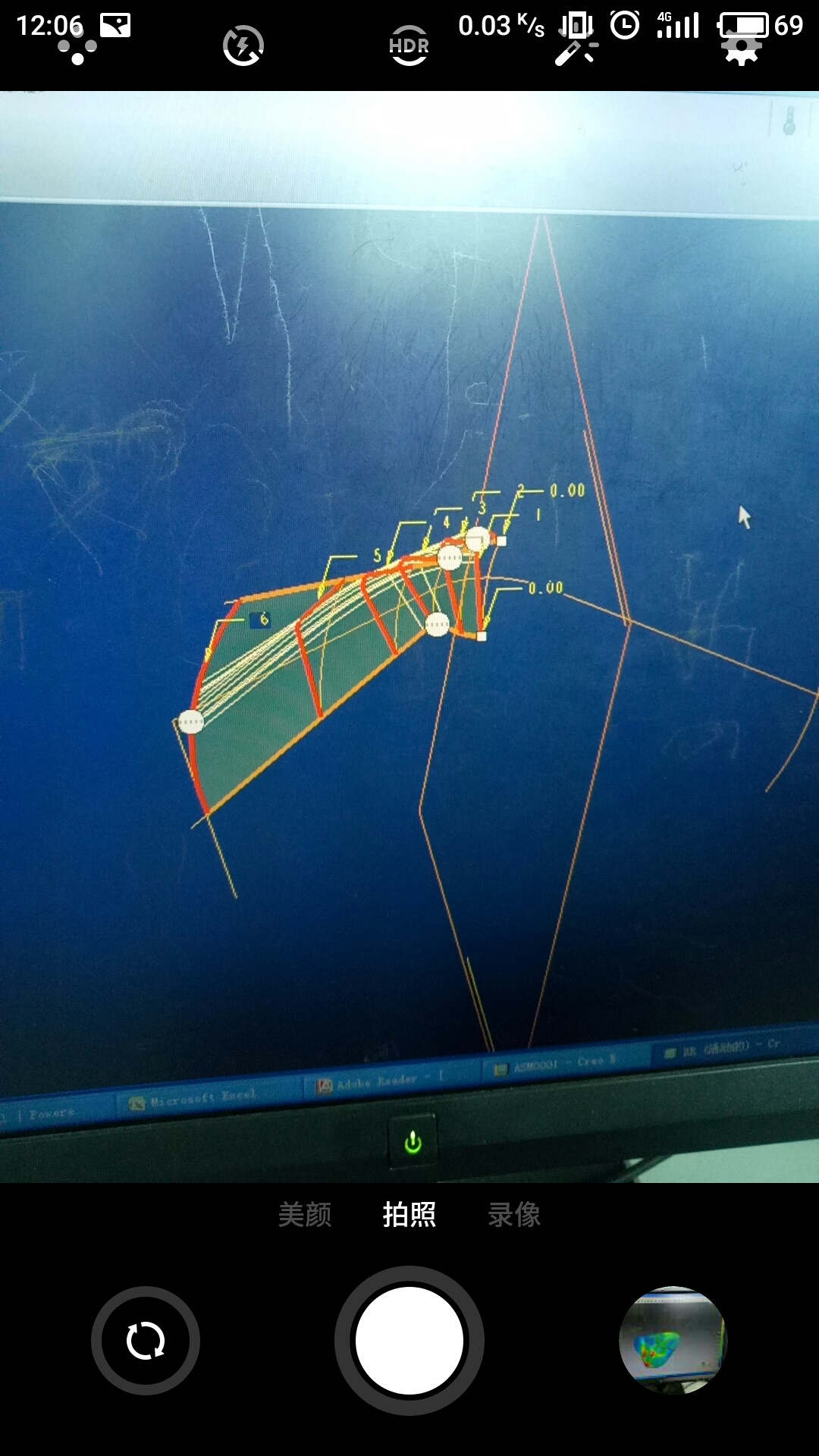

level 11
京东动力♬
边界面
2017年08月01日 04点08分
10
level 11
京东动力♬
镜像，拉底圆，加厚，转钣金
2017年08月01日 04点08分
11
level 11
京东动力♬
法兰壁
2017年08月01日 04点08分
12
杜蕾斯内一
发我一个源文件把，
[email protected]
2017年08月03日 09点08分
京东动力♬
@杜蕾斯内一
这个图我用的是厂里电脑画的，现在放假，下星期五给你
2017年08月03日 11点08分
level 11
京东动力♬
调节后，就圆润了
