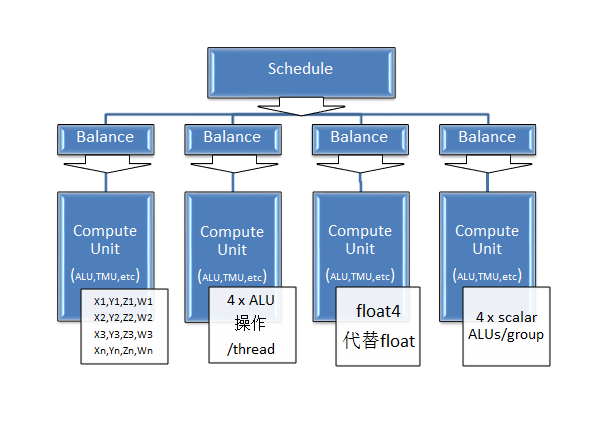

根据高通的opencl内核模型，以自己所理解的画的部分架构图示
Adreno系列似乎从3xx开始就一直是分成4 x Compute unit，官方社区博客直接就叫compute unit了：For example, the Adreno 530 in the Snapdragon™ 820 processor has four compute units, each with its own 32KB of local memory.难怪高通一直不宣传gpu的“核“数。
整体感觉有点类似于amd的vliw，4个alu为一组，fp32操作都是用的矢量float4类型，和vliw如出一辙。一组cu运行一组或多组workgroup，不过不理解为什么不管多少alu都设置成4组cu。
2017年07月27日 16点07分 1
level 8
zxwb147
吧主三更半夜不睡觉啊，还在发技术贴[阴险]
2017年07月27日 17点07分 2
level 11
happy燕十三
本来就是amd的东西[滑稽]
2017年07月27日 23点07分 3
level 12
zhu3536
应该不是vliw吧，不是说从adreno3系开始就不再是vliw。
2017年07月28日 03点07分 6
还是那个小新💯
像啊，当然不全是。本来我以为设置成4组cu是像gcn那样调度的，但还是4个alu为一组一个线程，而在gcn里，一个alu就相当于一个线程。adreno里就是4个一组组成128bit位宽的单元，单精度运算中只有用float4类型才能最大化效率。但想必vliw也有一些改良，比如线程闲置的时候可以重新分配alu，避免alu浪费
2017年07月28日 05点07分
level 14
同济翔
506和510这种呢？
2017年07月29日 05点07分 7
zhu3536
[阴险]4*8、4*16，530、540是4*64。
2017年07月29日 12点07分
同济翔
@zhu3536 [捂嘴笑]高通做4个阵列做上瘾了吧
2017年07月29日 12点07分
同济翔
@zhu3536 [阴险]我怎么感觉做成1*32，2*32和8*32更好一点
2017年07月29日 12点07分
zhu3536
@同济翔 [滑稽]请炮神更新了下gpugflops。
2017年07月30日 10点07分
level 12
zhu3536
炮神的gpugflops中的gpu烤机原本是大量vec4乘加运算，midgard中的vec4+scalar + sfu只有vec4在跑，而且只有vec4理论浮点的90%左右。而adreno、rogue基本能达到理论浮点的90%。
昨天请炮神在gpugflops的gpu烤机中加了一个scalar烤机，结果是midgard浮点大降，8890从181.5gflops降到50.5gflops。据炮神说540和g71只降了百分之几。我用n4s试了下，506的浮点从38.4gflops降到36.9gflops，损失很少。虽说adreno处理的是float4类型，4个alu一个线程，但adreno处理标量效率非常高啊。
2017年07月30日 10点07分 8
还是那个小新💯
高通的opengl手册里说他家的scalar架构，矢量和标量之间的损失很少，不过opencl还是建议用矢量。也许5xx优化比较好？不知道3xx和4xx如何。midgard好像就不支持纯标量数据，midgard的内核会自动的将数据全部转换成矢量，效率肯定高不了
2017年07月30日 14点07分
ioncannon
回复 crayon嘻哈小新 ：推荐用float4，好像load pipeline，还有bus部分是针对矢量优化的，一次load 128bit？
2017年07月30日 23点07分
还是那个小新💯
@ioncannon 嗯，adreno，mali都是建议128bit
2017年07月31日 06点07分
level 6
ioncannon
G71下降百分之十几
2017年07月30日 14点07分 9
level 6
ioncannon
a540
2017年07月30日 14点07分 10
BF109簇♬
请问在你的高通吧。你为什么老封我？
2017年08月04日 14点08分
level 6
ioncannon
G6200 ROGUE，原来的2/3
2017年07月30日 14点07分 11
还是那个小新💯
哇，这样看来adreno对标量的支持居然最好！理论上应该是g71啊，arm的手册里直接不建议用矢量数据，结果有点意外
2017年07月30日 14点07分
BF109簇♬
吧主，请问为什么我在您的高通吧。 你老是封禁我？
2017年08月04日 14点08分
什么罐头我说✈️
魅族？
2017年08月05日 07点08分
level 14
同济翔

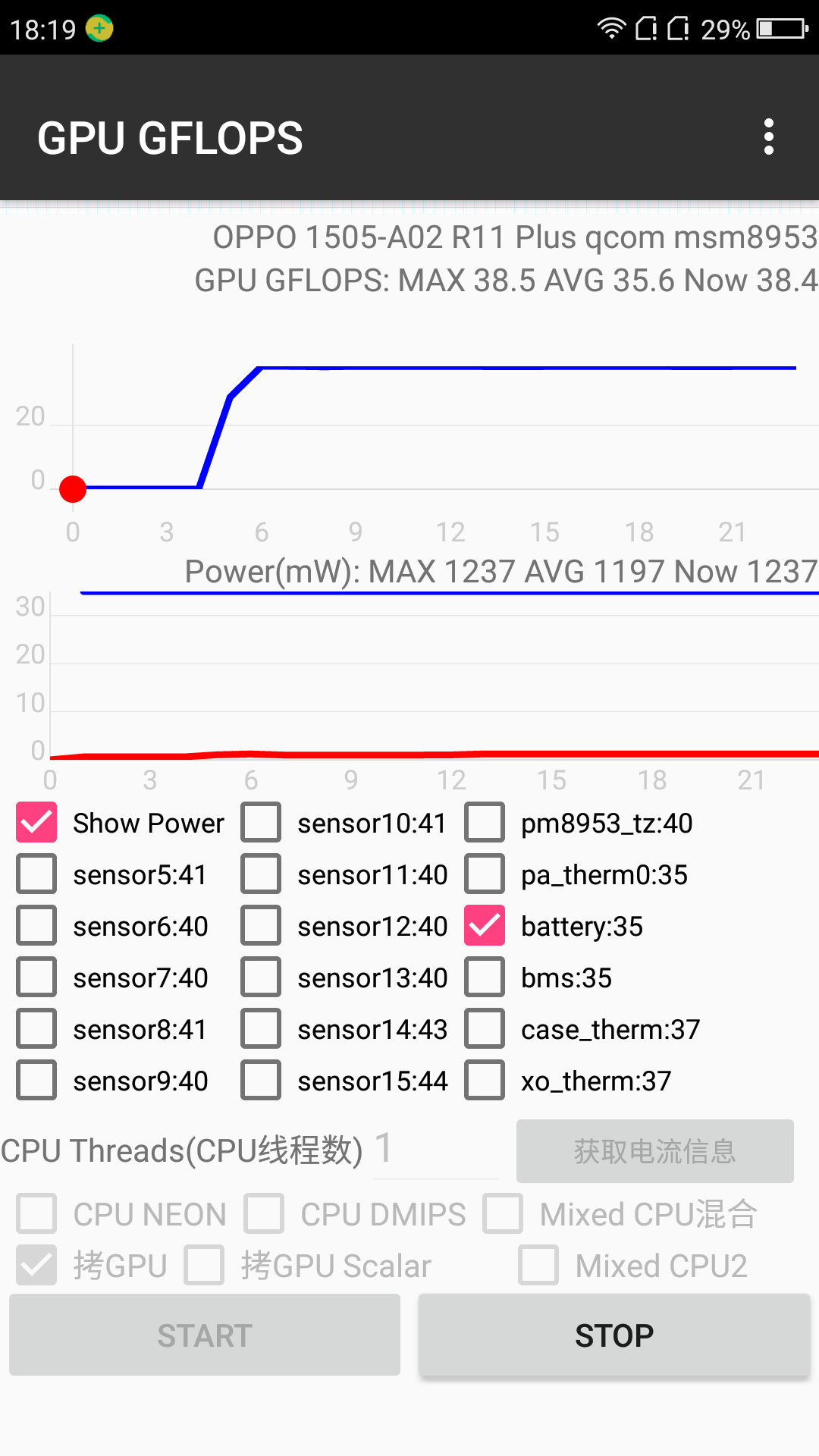

750m的506
2017年07月31日 00点07分 12
还是那个小新💯
那506看上去只有32个alu啊，aida里显示多少个？
2017年07月31日 06点07分
同济翔
@还是那个小新💯 aida里没有
2017年07月31日 06点07分
同济翔
@还是那个小新💯 是在显示里边看？
2017年07月31日 08点07分
zhu3536
@同济翔 aida64显示的alu数不是检测出来的，现在应该不显示506的alu数。以前530也不显示，现在显示256alu，这个alu数和烤机得到的浮点相符。
2017年07月31日 10点07分
level 14
同济翔
标量性能下降得厉害对玩游戏应该没什么大的影响吧？
2017年07月31日 00点07分 13
level 11
也许我太情绪化
[滑稽]
2017年07月31日 05点07分 14
还是那个小新💯
[乖]
2017年07月31日 06点07分
也许我太情绪化
@还是那个小新💯 吧主大大
2017年07月31日 06点07分
level 14
同济翔

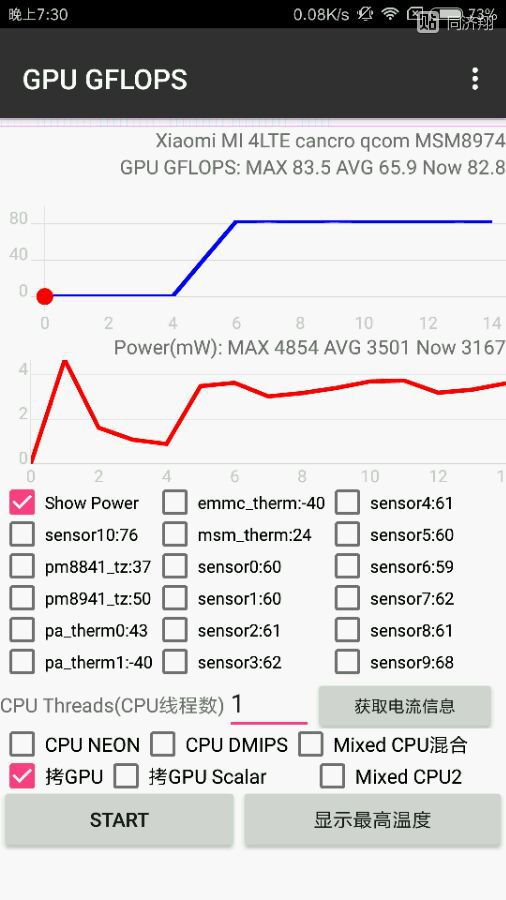

a330有问题，标量比矢量还高。。。
2017年07月31日 11点07分 15
同济翔
@ioncannon
2017年07月31日 11点07分
zhu3536
@同济翔 adreno3系是比较特别，vec4乘比vec4乘加的浮点高。
2017年07月31日 12点07分
同济翔
@zhu3536 那个标量就是只做乘法咯？
2017年07月31日 12点07分
zhu3536
@同济翔 以前的gpuglops gpu烤机是vec4乘，0.22版才改成vec4乘加，0.99版加scalar乘加。
2017年07月31日 12点07分
level 14
同济翔
2017年07月31日 11点07分 16
level 13
还是那个小新💯 楼主

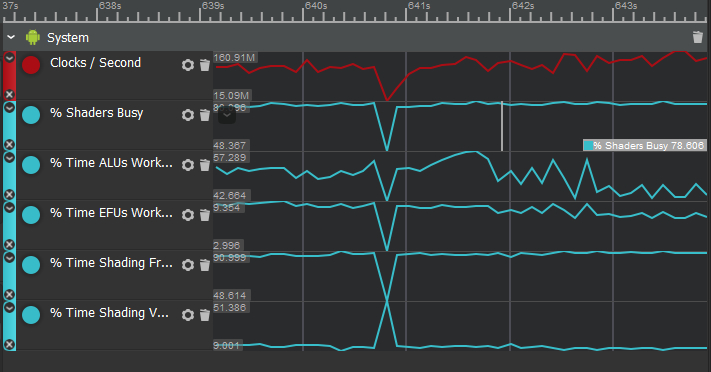

官方profiler工具查看gpu负载情况
这个是崩坏3的，shader busy就是指shader core负载，可能指cu？
alu和efu也有单独的负载时间查询，efu大概就是sfu？
还有fragment和vertex的shader占比，还有很多其他项目，多数我还不懂是指什么
这是辐射岛的，有意思的是，gpu某个瞬间飙到了2.45ghz。。不过平均还是在300左右
这是烤机时的负载
2017年08月08日 13点08分 17
