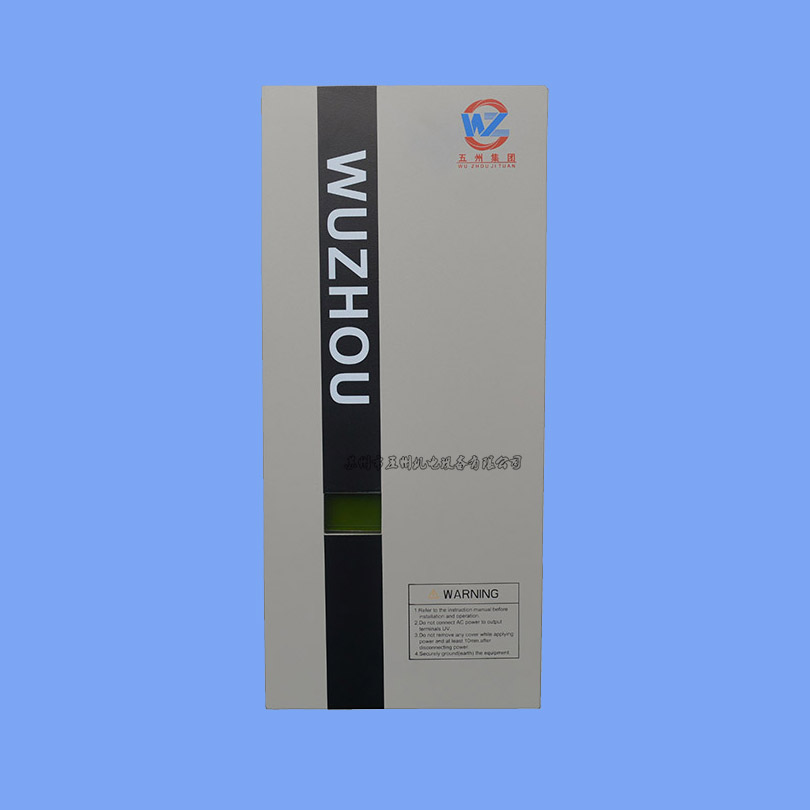

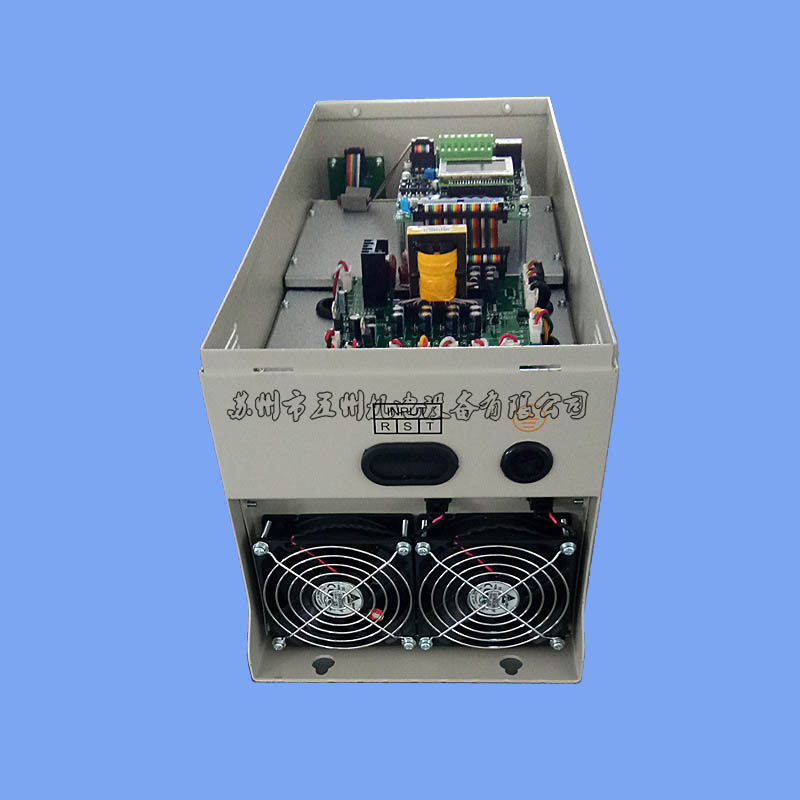

技术参数：
1、输入电压：AC380V
2、输出电压： AC350V—AC2500V
3、输出电流：25A（最大电流）
4、输出波形：平稳方波
5、调节方式：功率矢量
6、电源效率：98% 以上
典型功能：1、灵活的功率控制方式：0——10V 电压与RS485 通讯控制可选。 2、输出功率调节范围：10%——100% 。 3、功率设定：可设定的最小待机功率。 4、灯管功率灵活可设：自动匹配各种参数灯管。 5、方便的点灯信号：开关量和通讯可选。 6、安全的智能保护：灯管过热、短路、断路等多种智能告警保护功能。 7、长期待机状态最小功率仅需 3%(由灯管的特性决定) 8、电源冷却方式：强制风冷。 9、电源工作环境温度：-10~50℃。
与传统变压器方式对比:1、节省电能：比传统的UV 电源效率高，工作效率达92%~96%；比传统变压器方式节能30%—50% 。 2、反应快速：从待机到最大功率输出仅需8 毫秒。 3、降低使用成本：设备维护成本低， 不需要高压电容和继电器。 4、提高工艺水平：精确控制产品的光固过程，以线性控制，方波输出，达到最高效率 ；输出能量稳定保证产品固化效果完美一致。 5、降低劳动强度，提高工作效率：可以根据产品的工作速度调节UV 输出的能量，更换加工产品后无需再调整灯管与 产品之间的距离，降低工艺难度。 6、延长耗材使用寿命：延长灯管寿命30%以上。 7、智慧控制：人机界面实时监控系统工作状态，为安全生产提供有力保障。 8、产品有自检功能，机器自带人机界面实时传输工作状态 。 9、体积小巧、重量为变压器的1/5。
LED冷光源CCD自动对位阻焊曝光机基本参数
LED曝光机带CCD定位参数对照
1 机身材质 钢板烤漆配饰不锈钢包边
2 光源类型 节能环保型LED非平行光冷光源
3 光源保用时效 自出货之日起三年
4 设备光源功率 2.5KW*1
5 设备总功率 约6KW
7 设备适用 阻焊曝光
8 有效曝光图形尺寸 MAX:538*610MM MIN:260*300MM
9 玻璃有效曝光面积 550*625mm(指玻璃吸气槽有效尺寸即可放置最大板面尺寸)
10 定位PIN涨钉孔间距 255mm
11 菲林钯标孔直径 3.175mm
12 曝光方式 平行扫描式单面曝光
13 基板厚度 0.1-2.0mm
14 能量均匀度 (九点测量法)≥85%,可人工联接电脑调节
15 吸真空度 >200mmHg
16 玻璃透光率 ≥90%
17 线路解析度 100UM／100UM(油墨厚度有要求)
18 控制系统 工业级中文介面WINDOWS系统电脑
19 框架运行 两边直线导轨配合1000W伺服电机
20 光源传动 400W伺服电机驱动,灯组可升降
21 CCD数量 4个
22 对位精度 CCD对位精度±15UM(同一片板子连续对位20次)
23 机械尺寸 2625*1400*1880MM
24 机器重量 2000KG
25 电力需求 30A，220V，50HZ
26 环境要求 温度20℃±3℃，湿度55±10%
27 无尘室要求 10000/CLASS
28 曝光时间 绿油曝光≤15-20S 黑油,白油视油墨厚度及品牌有差别
29 置板位置 置中挂PIN方式
30 特殊要求 板子曝光时需垫垫片
31 工作高度 1000MM-1050MM
32 视窗范围 约为7.5*6MM
33 曝光时最大升温 2摄氏度
34 板弯板翘要求 MAX ±0.5mm
35 钻孔要求 最大钻孔公差±50um
36 菲林涨缩 以实物测量实际数据为准
37 板厚误差允许范围 ±10%
38 底片尺寸 26*24"
39 底片固定方式 真空吸附需粘胶带
40 每分钟曝光数量 1.5-2面每分钟(不含底片清洁时间)
41 保护功能 冰水机超温报警,灯组内部超温报警,误动作紧急停止光栅,所有不正常工作状态均有软件报警提示.
42 自备其它配置 自带冰水机,空气储气装置,稳压装置
43 客备其它配置 要求客户外接不低于7KG的恒压气源,10-15摄氏度的外接恒温冰水.
