估计很多人入电子坑都是因为这个经典的“双管自激追频零电压开关电路”（以下简称ZVS电路）吧，但楼主不是不过，正是这个电路的高效引发了我对软开关技术的兴趣，也是它让我了解到软开关技术和很多知识。我的第一个ZVS没有缺少任何一个元件，但对于一个*～丝来说，能花最少的钱做出这个电路是最好的，因此，在本帖中，会尝试对经典电路中的各种元件进行“省了再省”，看这个电路的极限究竟在哪里。
既然是直播贴，那经典电路+引狼是必不可少的
同时预告一下，过几天会尝试ne555做追频软开关（真的是追频），来推高压包。到时候成功了会公布电路。

更

姬姥好评另外科创不是有个ne555追频么，

此帖从明天开始正式更新，可能会更几天，明天进度也会比较慢（因为还要搭电路，而焊锡即将用完了）。
在此帖中会尝试以下措施：
谐振电容各种换
稳压管去掉
10k电阻范围取值
管子换成三极管
470ohm电阻最小功率及范围取值
高压包初级匝数
去掉电感或尝试用绿环
二极管用非快恢复
…………
同时，将会有全面的波形分析和各种数据，最后可能会绘制特性曲线。

15V以下那两个稳压二极管就省了

顺便把10K电阻省了

然后就不能再省了

不过事先声明，去掉各种元件后ZVS工作在极限状态，随时可能出问题。因此，如果不是迫不得已，最好按照经典电路中来做。
本帖的意义在于探究这个电路有多耐 艹。

快来人，马上就开更了

我想知道楼主怎么知道是追频

来了，来了，坐等

ZVS目前已做好，待楼主解决电源问题后开始更。

为了测试，临时搭的zvs电路，从图二开始，分别是电容两端，mos的vds，mos的Vgs，二极管两端的波形（空载），此时12v输入，空载电流140ma，磁芯没有开气隙，5+5匝。此时谐振电容为mkph，没有加稳压管，因为才12v。

接下来我们先去掉10k电阻后会发生什么

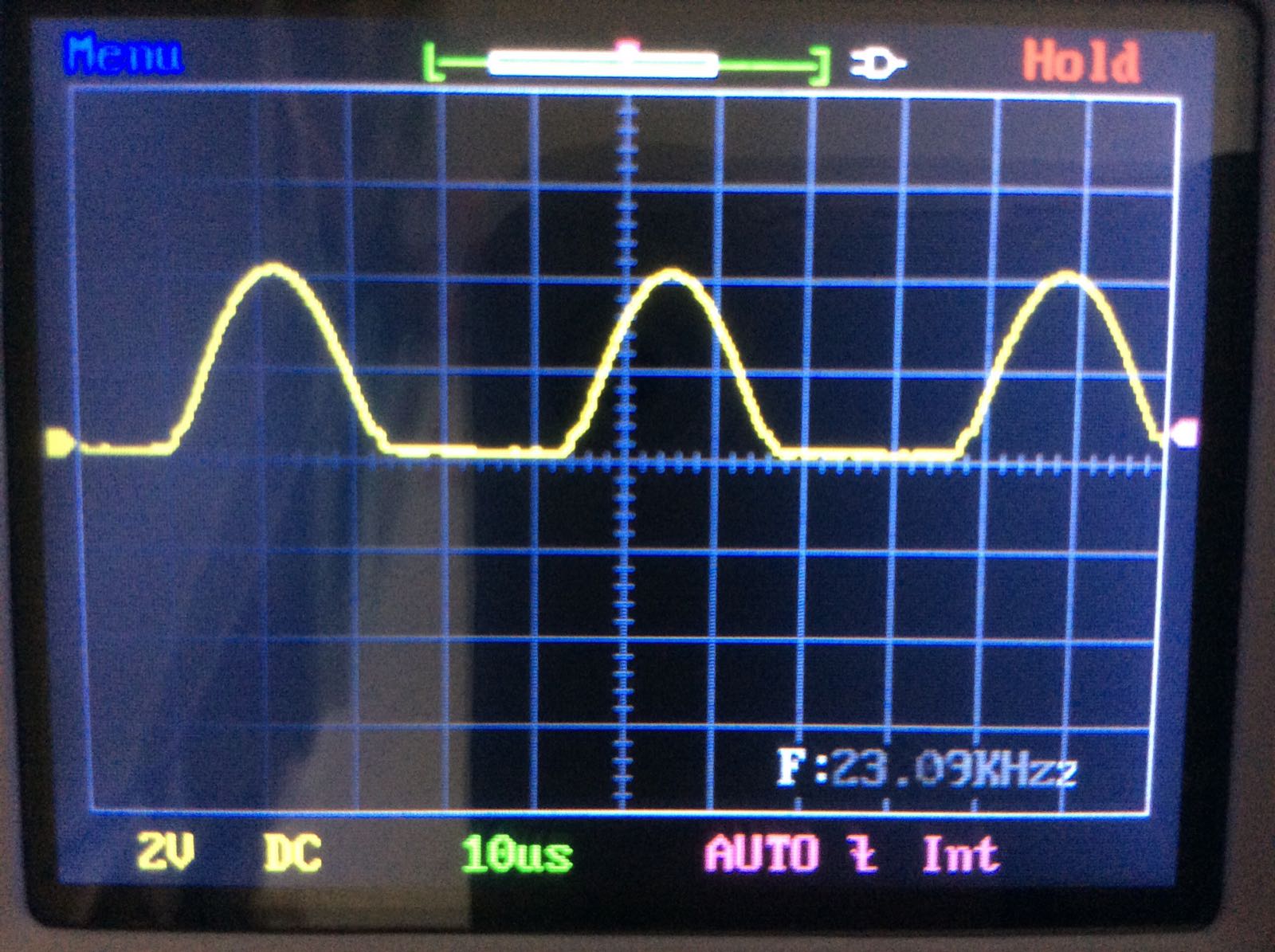

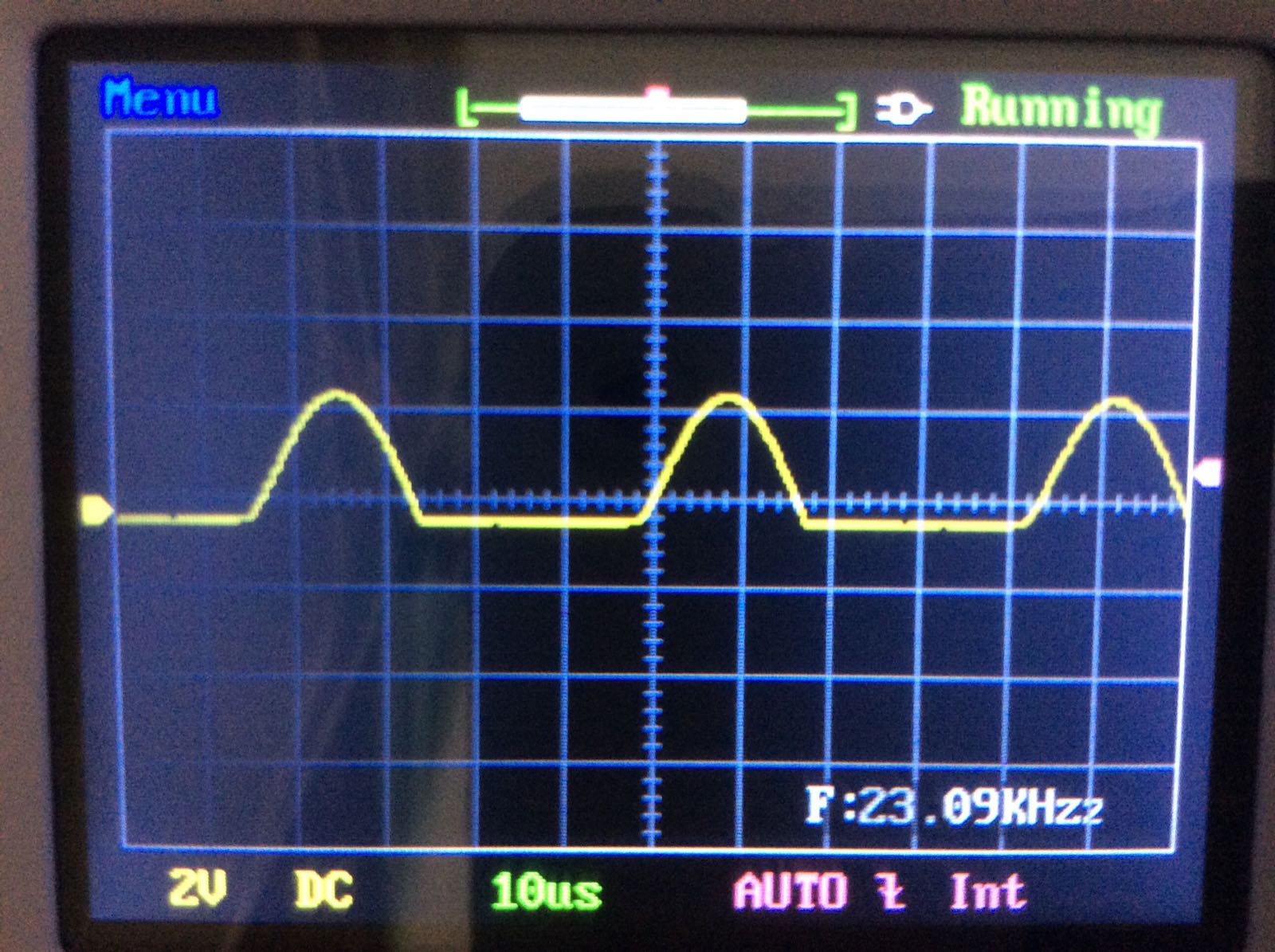

去掉10k电阻后电路仍然正常工作，此时楼主关注的重点是MOS的Vgs波形，如图。不出我所料，图一是没有去掉10k电阻时，图二是去掉了，看出区别了吗，在方波下降沿与上升沿之间仍有振荡，估计是mos的结电容引起的，不知这样的波形对mos有什么影响，求大神解答。
