唯一的不同，20K电位器换成了50K，30K电阻用了10K+20K串联，这些都是无关痛痒的改动
元件全部测试过，无任何损坏。

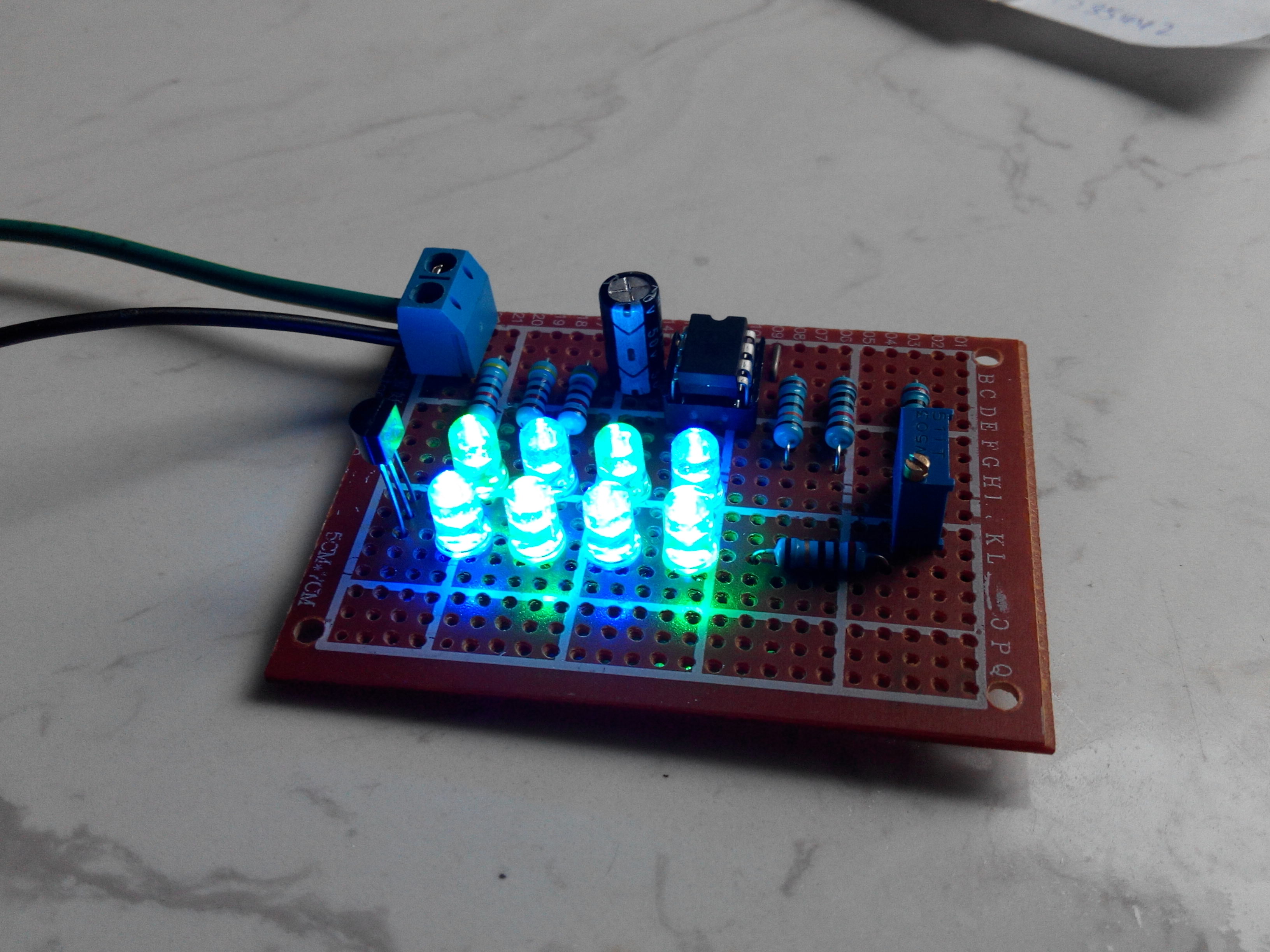

从中午检查到现在查了N遍还是没用，期间换了板子重新做了个还是一样的结果。led常亮，358发热
简直质疑人生，连活下去的勇气都没了
我真的怀疑LM358是假的
2017年07月22日 10点07分
level 8
level 12
![[泪]](/static/emoticons/u6cea.png)
level 11
对照此图检查吧。。这图我做过，成功了的。。
2017年07月22日 11点07分
8
就是对照这个图检查过得，然并卵
2017年07月22日 11点07分
第二个焊接就是照着这个图焊接的，和上面的原理图基本一样，焊好了还是常亮
2017年07月22日 11点07分
回复 粉红猥琐猫 ：楼主你真的了解这图的原理么？
2017年07月22日 12点07分
@wait1210day 但是走线没错啊
2017年07月22日 12点07分
level 12
![[滑稽]](/static/emoticons/u6ed1u7a3d.png)
level 9
这个是PWM的电路图你改一下试试。亲测lm358可用。（增大R4或电容可降低振荡频率）
2017年07月23日 07点07分
12
不能用，这个输出是方波，led只能闪烁而不能出现呼吸效果。
2017年07月23日 07点07分
@wait1210day 去掉前面那个比较器就是锯齿波了
2017年07月23日 08点07分
模拟器里用20uf的电容可以产生1hz的锯齿波，实际电路没有测过，你可以试一试。
2017年07月23日 08点07分
回复 l永恒不变追求 ：不是比较器，是运放。
2017年07月23日 09点07分
level 11
![[笑眼]](/static/emoticons/u7b11u773c.png)
。47uf电容频率不可能高到看不出的。pwm调光灯，在灯光面前快速挥动物体或者摇头看，也能看出灯光是频闪的
level 8
level 7
最简单的呼吸灯是使用Arduino，将LED连接150欧姆电阻然后连接在Pin9上。电位器中间连接在Pin A1上，两端连接在5V和GND上，然后上传下面代码即可
int PotVal;
int Brightness;
void setup() {
// put your setup code here, to run once:
pinMode(9,OUTPUT);
}
void loop() {
PotVal=analogRead(A1);
for(Brightness;Brightness=255;Brightness++){
if(PotVal/100 ==0){
analogWrite(9,Brightness);
delay(1);
}else{
analogWrite(9,Brightness);
delay(PotVal/100);
}
}
for(Brightness;Brightness=0;Brightness--){
if(PotVal/100 ==0){
analogWrite(9,Brightness);
delay(1);
}else{
analogWrite(9,Brightness);
delay(PotVal/100);
}
}
}
2017年08月13日 14点08分
16
int PotVal;
int Brightness;
void setup() {
// put your setup code here, to run once:
pinMode(9,OUTPUT);
}
void loop() {
PotVal=analogRead(A1);
for(Brightness;Brightness=255;Brightness++){
if(PotVal/100 ==0){
analogWrite(9,Brightness);
delay(1);
}else{
analogWrite(9,Brightness);
delay(PotVal/100);
}
}
for(Brightness;Brightness=0;Brightness--){
if(PotVal/100 ==0){
analogWrite(9,Brightness);
delay(1);
}else{
analogWrite(9,Brightness);
delay(PotVal/100);
}
}
}
Easy!Right?
