【mini】苹果iPad mini1不能充电原因在这里 转载
ipadmini吧
全部回复
仅看楼主
level 8
为你编织的美梦 楼主
【机器型号】iPad mini1【故障现象】不充电
2017年07月19日 06点07分 1
level 8
为你编织的美梦 楼主
充电显示提示：此电缆或配件尚未经过认证，因此可能无法配合此iPad可靠地工作。
2017年07月19日 06点07分 2
level 8
为你编织的美梦 楼主
维修过程】

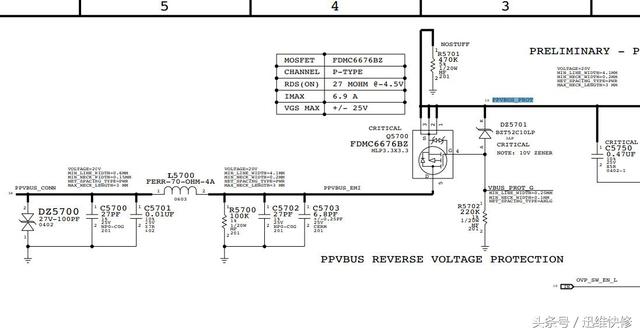

一般此提示字幕，多数都是USB芯片有问题才会这样，更换后，一般都可以解决，这次更换后，还是提示这字幕， 故障依旧。拆机，连接充电线，测试了一下PPVBUS_PROT的电压，显示0V，不正常，PPVBUS_PROT电压是从尾插经过L5700电感通过Q5700导通产生的电压，断电打对地阻值，发现对地短路。
2017年07月19日 06点07分 3
level 8
为你编织的美梦 楼主
看了一下图纸，就经过几个电感电容，直接跳掉，还是对地短路，剩下的只有尾插了。看到尾插有焊过的痕迹，直接拆掉，阻值恢复正常。
2017年07月19日 06点07分 4
level 8
为你编织的美梦 楼主
2017年07月19日 06点07分 5
level 8
为你编织的美梦 楼主
2017年07月19日 06点07分 6
level 8
为你编织的美梦 楼主
更换一个全新的尾插，把拆掉的件补好，装机，充电正常，iPad mini1不能充电维修至此结束！
2017年07月19日 06点07分 7
level 8
为你编织的美梦 楼主
2017年07月19日 06点07分 8
level 8
为你编织的美梦 楼主
测试了一下PPVBUS_PROT的电压，显示0V，不正常，PPVBUS_PROT电压是从尾插经过L5700电感通过Q5700导通产生的电压，断电打对地阻值，发现对地短路。
2017年07月19日 06点07分 9
level 8
为你编织的美梦 楼主
2017年07月19日 06点07分 10
level 8
为你编织的美梦 楼主
充电显示提示：此电缆或配件尚未经过认证，因此可能无法配合此iPad可靠地工作。
2017年07月19日 06点07分 11
level 9
_南风入弦°
复杂
2017年07月20日 05点07分 12
level 9
_南风入弦°
看不懂
2017年07月20日 05点07分 13
level 9
_南风入弦°
我高中理科不是很好
2017年07月20日 05点07分 14
level 13
iccAngel
温度太低它也不能冲充电[滑稽]
2017年07月20日 06点07分 15
