从小喜欢书写，对于用钢笔来写字有种特殊的情节。就如同有人对暗包尖的钢笔有偏爱是一样的。
最近有时间关注写字，关注了钢笔。
在用钢笔写字的时候，并且用了不同的钢笔写字的时候，你会发现，如果说笔尖是一支钢笔的灵魂，那么铱粒就是一支钢笔的灵魂。铱粒的打磨工艺和形状赋予了笔尖不同的粗细、手感和特色。对于国产钢笔，我是带着感情希望他们能好写，好用。实际上，我也觉得那些经典款，确实物有所值。但是稀里糊涂的，我入了一支百乐88g。不考虑价格的问题，那支百乐的书写感受如同我另一个帖子里的比喻。这里我再换一个，就像《西西里……传说》中少年眼中的莫妮卡贝鲁奇（不是我崇洋媚外，可是diao丝的特质对外邦的钢笔的好处有些放大）。于是后面陆续入了一些国金和在国外论坛风头很劲的金豪（这里要特别说明一下，单599这款钢笔，美亚打折促销都是7.99刀一支，而你看看国内TB的价格）。当你拿到金豪的钢笔，你会发现这真的是比较用心的钢笔。但是，不知道是不是当初为了开拓海外市场，特意赋予了笔尖顺滑无脑的特质。滑倒什么程度？不一定比得力或者晨光这些中性笔差。就是这样，我用感觉这笔尖写汉字，差那么一点点意思。所以我考虑是不是可以通过打磨改善？
最后通过几天的实践，对铱粒进行一定的打磨，确实可以对书写的感受以及效果有很好的改善。
本来这篇“设计成果”昨晚就要做的。昨天下午，一支老国金收到货后，卖家的做法把我恶心到了，搞的情绪不稳定。第二点，看到 @山城石侠 的第七课，发现还有些东西没搞明白。今天摘了点资料，大概有些认识了。
1，山大侠对于铱粒形状及位置的分类，这真是极好的！！私以为，还有笔尖顶面和腹部都有饱满铱粒的情况（金豪159）。虽然我看到本吧大部分处理结果就是把顶部的铱粒磨平，但是我觉得这并不是最好的处理结果，理由是第二条。
2，山大侠对于后突式铱粒易出锋的解释是顶面铱粒大，顶部的下水顺畅的作用使得出锋容易。这也真是极好的！所以1里面最后讲的情况，把顶部磨平，值得探讨。我不知道改怎么搞，希望老司机能研究下 @焊接小王子
3，山大侠说前突式铱粒（长刀研）不易出锋。原谅我斗胆对一个问题存在质疑。虽然我这几天磨出来的不算个什么东西，但我感觉这些类似于毛笔尖样子的打磨过的铱粒，应该是易于出锋的，还滑。出锋本来就是毛笔通过提笔出锋的，这种铱粒笔尖提笔可能像毛笔那样出锋。当然这种打磨方式，我觉得不应是唯一利于出锋的，后面我会按手中好书写的笔尖样式来研究。
…………………………
正经“小成果”来了。是寻着怒脸老师的心得进的贴吧，他是真有水平写心得。我呢，本来不应该托大整什么“成果”，但是总要给自己这几天的劳动一个说法吧。哪怕以下内容对于想要打磨笔尖的新手朋友只有那么一点点启发，我觉得都是有意义的。
1,工具只需要勇士砂纸（这个牌子的可以水磨，我用的只有3000和5000两种，主要是5000），放大镜（我用的是标称30倍的）
2,资料，笔尖和铱粒的基本知识（这个可以先不看，看的多，不如实际干）和目标图片（本贴吧历史太久不好找，近期有小王子老师的作品照，功力深厚）。
3,准备材料，一本厚的书（300页往上），一本用完了的练习本。作用是，书平放桌上，本平放书上，砂纸平放本上，平拿钢笔打磨铱粒腹部的时候，你就知道了。
4,手法，在砂纸上划拉笔尖的时候，手指要捻动笔杆！走曲线！这是打磨侧面、书写面和书写面与腹部过渡面的手法！单纯打磨腹部的时候，也是需要捻动笔杆的，但是走大致直线就可以了（上述侧面，书写面，腹部等都是讲铱粒的。如果有不懂的，百度一下“笔尖打磨”，08年钢笔论坛有人发过的文章，转载挺多的）。
5,注意事项，
A，打磨的钢笔最好是灌兑成比较稀的墨水。润滑、清洁、及时可写看效果。
B，越是目数低的砂纸上闷头打磨（就是连续磨不用放大镜看），最好不要超过8下；有点雏形了，换高目数的砂纸，也不要一次超过8下。用力要轻，要小心。
6,为了改善书写情况的打磨，并且具备一点美观形状的铱粒的打磨，应该是不难！
……………………

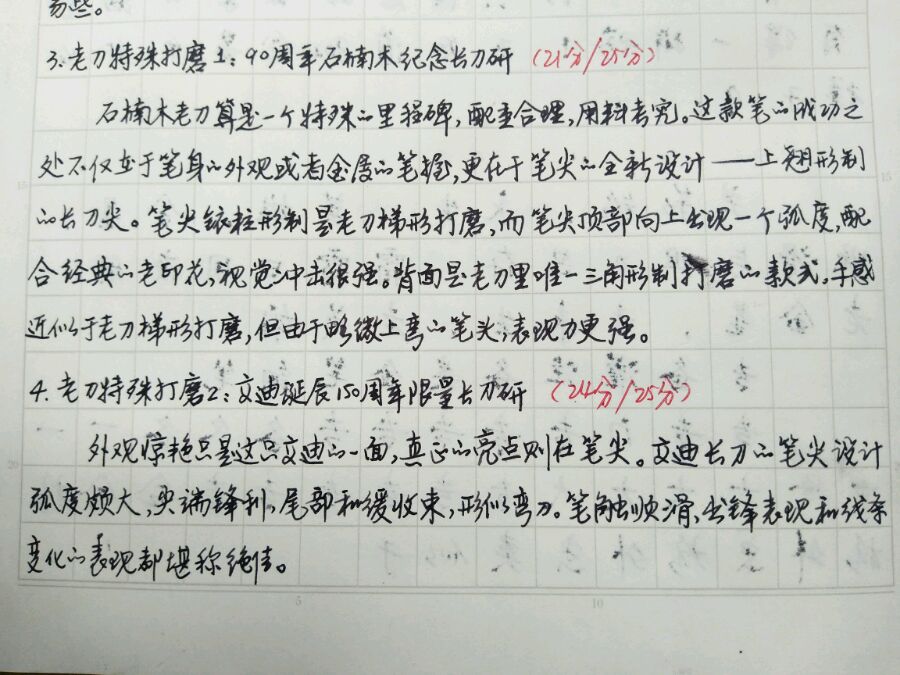

镇楼
的照片，是我摘抄的测评文章，里面关于笔尖打磨的讲解深入简出，比较专业，也通俗易懂。
……………………
查资料的时候看到，建国初期我国钢笔技术人员通过收集进口铱粒的打磨碎屑来研究制造铱粒。这精神真的太狠了！！！希望我们国家的钢笔在各方面取得成绩，赢得尊重。而不是单纯的 “chao 英 gan 美”

吞了一张图

帮顶

图片比文字来的更有看点

好教程！好的东西或者好的经验，要拿出来大家分享才是真正的快乐！力挺！

so beautiful！
永生106，跟幸福270一样，倾注了心血。

@☞焊接小王子☜
是不是说字写的不错？是的话，请表扬得直白点嘛！

@ ☞焊接小王子☜

首先我打磨并不是全部都铱粒顶部打磨掉，我倒是希望铱粒顶部有突出的余量，那样会提高笔尖墨水供应的稳定性，但是有的笔出厂就打磨掉了，没办法，只能从这个基础上做打磨调整了，对于打磨工具，如果是钢尖粗改细的话，由于笔尖整体材质是不锈钢，是一种比较耐磨的材料，所以我一般用电动工具粗磨，然后是用指甲抛光板和海绵抛光板进行铱粒修正，然后打磨过渡的弧面，注意这里就很进行的慢一些了，放大镜反复观察，尽量减少铱粒不必要的损耗，对于阻尼的把控在于中缝的处理上，打磨过侧面的铱粒中缝是有着比较锐利的边缘的，这个时候稍微蘸点墨水，在纸上写一下，感受阻尼的大小程度，然后用高目砂纸做细微的倒角处理，不要处理过了，一般蹭一两下就可以了，过了会增加出水量，影响书写。然后是抛光膏将铱粒抛镜面，清洁中缝然后就可以了，注意金笔笔尖整体材质是k金，比较软，一定用胶带做好保护，只露出铱粒部分，尽量不用电动工具，金片太容易磨损掉，明尖也要用胶带包裹，一是防止磨损镀层，另一个是为了让铱粒并合紧密，打磨的时候更为精确。

终于放真家伙出来了啊！
顶部铱粒磨平，不是说你，而是“牛城xx”那位大侠。
你说的电动工具就是类似怒脸老师和你帖子中说的那种吗？不是专业修笔匠用的带电机的电动工具？

@焊接邱纪成

@angelivy ，你好，好像顶帖。我不是大佬，但是愿意同你就金豪笔尖滑不溜秋的问题探讨一下。
我估计金豪这种铱粒可能是针对歪果仁的书写需要顺滑和下水充沛的特点而开发的。有两个方面原因：1,材质（这个咱们无法改变），2,铱粒的形状。它的铱粒呈饱满圆润的水滴状，并且顶面和腹部都是饱满圆润的（我感觉一般的打磨高手都难做出这种圆润效果），所以就能达到顺滑、下水充沛的目的。
同样我也是不喜欢它这种顺滑无脑的感觉，所以开始了打磨的实践。
打磨笔尖≠能得到顺滑的笔尖。因为大部分人都不是长原宣义，所以当我试着打磨金豪159的时候，特意没有对铱粒腹部与侧面的过渡面做过多的处理。书写的时候，感觉有些摩擦，反而增强了书写的质感。
………………
在我另外一个帖子里面有金豪159打磨过的图片，你可以看一下。我觉得之后书写的感觉比较满意。

@angelivy :对于弹的问题。我也有考虑过。现在大部分钢笔，笔尖都是不锈钢的。跟金尖就差在软弹感上。
但是同样是不锈钢笔尖，大明尖（32mm~35mm）的软弹感＞小明尖（26mm）＞暗包尖。因为大明尖的前端可以做弹性变形的自由端长度是最长的。如果你已经买定了钢笔，那么它的弹软程度就确定了。比如你手中的金豪是26尖的话，它的弹软程度不会比国产其他牌子的相同材质的26尖差。
还有点我补充一下，百乐88g就是一个钢尖却拥有金尖（国产）弹软感的情况。除了日本的钢带直接要好过我们的以外，88g笔尖的形状也是一个原因（我另外一个帖子里中间某个楼层有分析图）。如果愿意，你可以按那个样子，只打磨钢尖，而不是铱粒，改细钢尖前端。看是否能增加软弹感。但一定要过细。
我问过焊接小王子。号称山寨百乐78，88g笔尖的那款永生钢笔，都没能模仿出88g笔尖的真正样子，我觉得最大原因，国产钢尖钢的质量不耐，尖端做的那么细会出问题。
