【小白求助】怎么把市电转成直流电啊
zvs吧
全部回复
仅看楼主
level 5
南昴宿星团 楼主

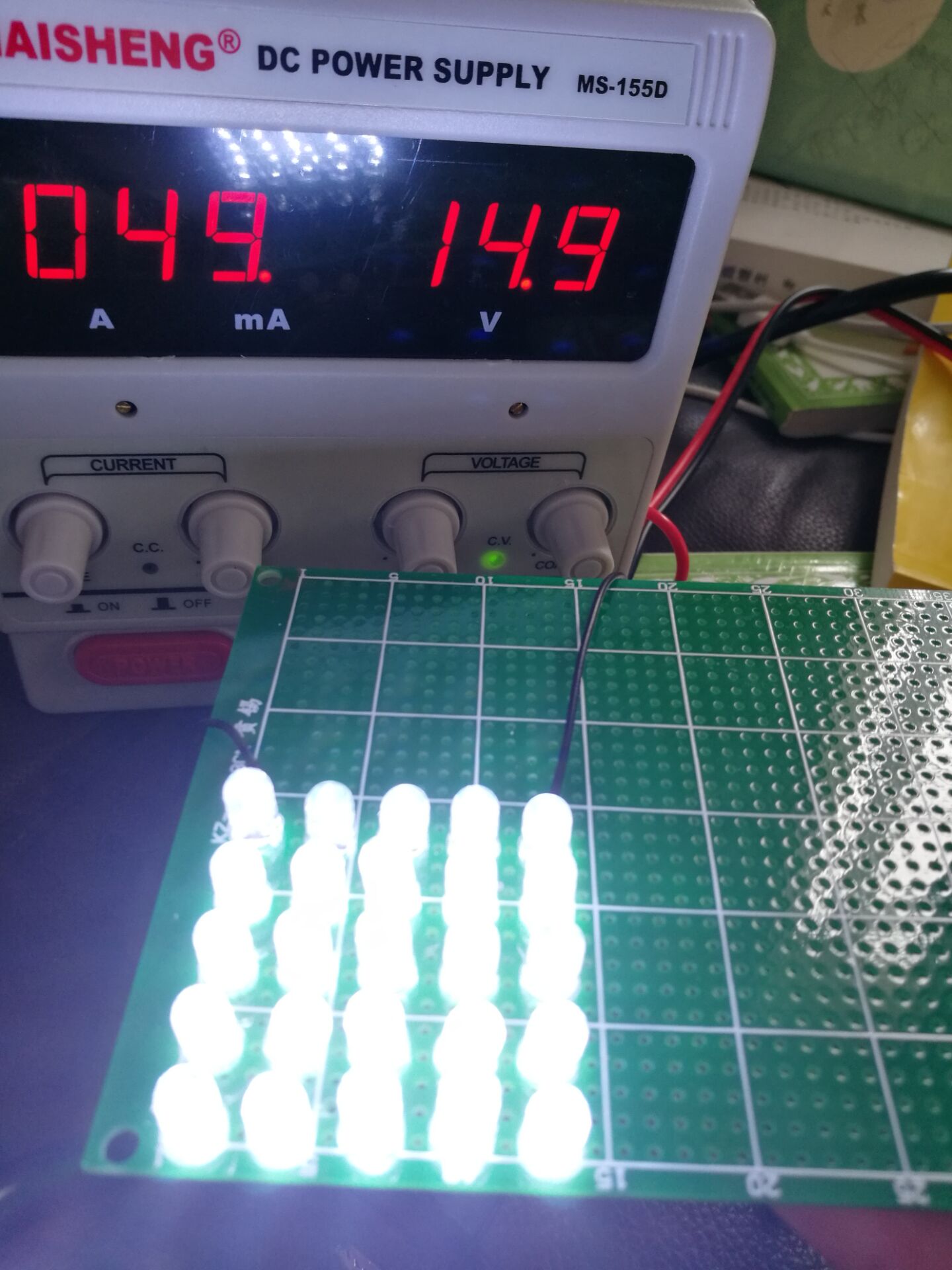

我最近觉得电子挺好玩的，于是买了个直流电源。做了一个led矩阵 5串联5并联（焊工特别差）。我想直接市电供电，比如桥式整流，再用电容滤波。不知道二极管和滤波电容怎么选择，要多大的，有什么注意事项？
2017年07月10日 06点07分 1
level 11
碧郁弓之散舞
你这样直接用市电整流滤波后不得的，还需要降压，你可以选择阻容降压或者变压器降压，变压器降压更安全一些[滑稽]
2017年07月10日 06点07分 2
碧郁弓之散舞
我拆过几个节能灯的电路都是阻容降压，优点是体积小[滑稽][滑稽][滑稽]
2017年07月10日 06点07分
碧郁弓之散舞
推荐变压器降压220V到12V，整流桥和电容耐压要求就低一些了[滑稽][滑稽][滑稽]
2017年07月10日 06点07分
南昴宿星团
直接电阻吧
2017年07月10日 06点07分
南昴宿星团
滤波后还能用变压器吗？
2017年07月10日 06点07分
level 14
世界级🌚可爱
100ma电流，用阻容降压大概1.4uf
2017年07月10日 07点07分 3
世界级🌚可爱
全桥整流
2017年07月10日 07点07分
level 14
世界级🌚可爱
二极管in4007，滤波电容400v 4.7uf够了
2017年07月10日 07点07分 4
南昴宿星团
thx
2017年07月10日 08点07分
南昴宿星团
不用降压吗
2017年07月10日 08点07分
世界级🌚可爱
@南昴宿星团 阻容降压啊
2017年07月10日 08点07分
level 13
方舟不方
五并五串的话阻容降压，降压电容用cbb电容，400v1uf，电阻1M左右，全桥用4007即可，滤波电容用电解电容25v47uf[滑稽]不用降压，这个电流小，LED会自己限制电压的[滑稽][滑稽][滑稽][滑稽][滑稽]
2017年07月10日 10点07分 5
世界级🌚可爱
1uf才70ma，亮度不够，1.4-1.5uf正好
2017年07月10日 11点07分
方舟不方
回复 🌚MOSFET :那倒不必，一楼49还ma呢[滑稽][滑稽][滑稽][滑稽][滑稽]
2017年07月10日 12点07分
南昴宿星团
能不能两个电感啊，感觉好高端，小白不太懂[滑稽]
2017年07月10日 23点07分
方舟不方
@南昴宿星团 电感说实话也可以，但需要非常大的电感才行，没有来一个小电容方便[滑稽]其实很简单的，交流电流过电容时，电容会给电流造成阻碍，称为容抗，与阻抗差不多，不考虑无功功率之类的一大堆烦人东西的话这个电容可以看作一个电阻[滑稽]
2017年07月11日 00点07分
level 11
天之空☜
隔离变压安全些
2017年07月10日 12点07分 7
张猪01
可是体积有点[喷]
2017年07月11日 05点07分
level 7
张猪01
阻容加全桥
2017年07月11日 05点07分 8
level 9
l永恒不变追求
市电直接供电最简单粗暴就是整流后用电阻限流，不过效率简直不敢恭维；阻容降压是不错的选作不过效率也高不到哪里去而且限制条件特别多。最好就是用开关电源驱动，淘宝上有许多led专用的，小功率的话体积很小的。还有建议楼主多看教程多看贴，像全桥整流这些是很基础的东西。
2017年07月11日 08点07分 9
南昴宿星团
谢谢
2017年07月11日 10点07分
l永恒不变追求
回复 南昴宿星团 :客气了，以后有不懂的可以来问我
2017年07月11日 10点07分
level 5
南昴宿星团 楼主

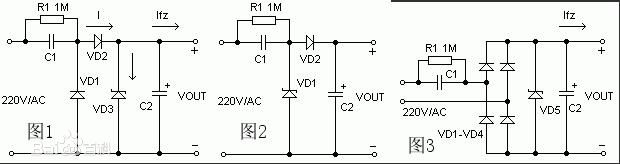

@方舟不方 图1怎么理解啊，感觉跟学校学的电路差别很大，请教一下怎么理解这些电路，谢谢！
2017年07月13日 07点07分 12
方舟不方
图一左边的阻容降压不用我说吧，VD2半波整流，VD1起回流的作用，补齐交流电正负半周，使交流电能通过电容。VD3是稳压管，限制最高输出电压，右边的电容滤波。图二图三大同小异，图二是全桥整流，图三与图一一样，就是没有稳压管，所以空载电压高达200多付，不能断开负载
2017年07月13日 10点07分
方舟不方
图二图三说反了，不好意思[笑眼][滑稽][滑稽][滑稽][滑稽][滑稽][滑稽][滑稽][滑稽][滑稽](
#滑稽)(#
滑稽)(
#滑稽)(#
滑稽)(
#滑稽)(#
滑稽)(
#滑稽)(#
滑稽)(
#滑稽)(#
滑稽)(
#滑稽)(#
滑稽)(
#滑稽)(#
滑稽)(
#滑稽)(#
滑稽)(
#滑稽)(#
滑稽)(
#滑稽)(#
滑稽)(
#滑稽)(#
滑稽)(#滑稽)
2017年07月13日 10点07分
南昴宿星团
@方舟不方 R1干嘛的
2017年07月13日 11点07分
南昴宿星团
@方舟不方 还有仔细观察啊，VD1和VD3还不一样
2017年07月13日 11点07分
level 10
Lrail💨
两只手插市电，两只脚输出直流左脚正又脚负
[滑稽]
2017年07月13日 10点07分 14
Lrail💨
右脚
2017年07月13日 10点07分
南昴宿星团
谢谢，挺好用的，led亮了耶！就是太热了。
2017年07月13日 11点07分
方舟不方
正解[滑稽][滑稽][滑稽][滑稽][滑稽]
2017年07月13日 15点07分
level 9
Mike家
买个小点的手机充电器一拆
2017年07月15日 05点07分 16
level 10
真-技术宅
真有钱，这种没有意义的东西，居然还有用绿油板
2017年07月20日 08点07分 17
da_Vinci工作室
我是楼主小号，我就是图个乐你至于喷吗。做这个就是学习一下的，而且一个led一毛钱也不贵。真搞不懂你为什么喷我。
2017年07月21日 00点07分
真-技术宅
@da_Vinci工作室 我没有你这个小号[阴险]
2017年07月21日 03点07分
da_Vinci工作室
回复 真-技术宅 ：我说我是楼主小号，不是你小号。回小学重修语文吧
2017年07月21日 07点07分
真-技术宅
回复 da_Vinci工作室 :[阴险]即便如此，板贵　　　--不影响大家阅读，楼中楼我就用这个尾巴
2017年07月24日 11点07分
level 3
卡巴减钱
阻容的话，按电流来，负载电流60ma左右用105/400V的cbb电容就行
2017年07月21日 09点07分 18
level 12
◎侑利💖奈绪◎
全桥整流[汗]
2017年07月21日 09点07分 19
