概述：某天，在愉快地调试新装的3D打印机的过程中，发生了不愉快的事情，限位开关接com和正级，固件也改了，按理说已经使用了应该没问题的。然而随着一股烧焦的味道，我迅速反应过来，切断电源，结果一切都晚了，ramps1.4没反应了，连mega2560也boom掉了～～～～～网上搜贴无果，求人不如求己。
-----------------------------------------------万恶的分界线------------------------------------------------------
症状：接12v电源完全没反应，接电脑usb可以正常使用。
-----------------------------------------------万恶的分界线--------------------------------------------------------
治疗：经查电路图（官网有），发现2560芯片用的是5v供电，而接入的电源是12v，mega2560板子本身的DC接口接7~12v也没反应，综上推测是稳压芯片的问题。猜测由于稳压芯片无法运作，在保护机制的作用下，无法正常供电，而又不会继续损毁主芯片（看到这里表示很高兴，看来有得救，毕竟一块mega2560要50+大洋，****大呼伤不起！）。而usb本身是5v的，所以正常点亮mcu工作。
---------------------------------------------万恶的分界线----------------------------------------------------------
验证：是不是ams1117稳压芯片坏了，拿万用表一测便知。果然，ams1117的输出端异常（别问我怎么知道，不会查一下datasheet吗，骚年？）
---------------------------------------------又是万恶的分界线----------------------------------------------------------
解决：既然，问题找出，就先换掉ams1117看一下，还好在元件库找到了以前备下的5vams1117，直接堆锡取下，再重新焊上救可以了。插电一试，bingo-----ok，正常点亮。
这是ams1117 5v芯片

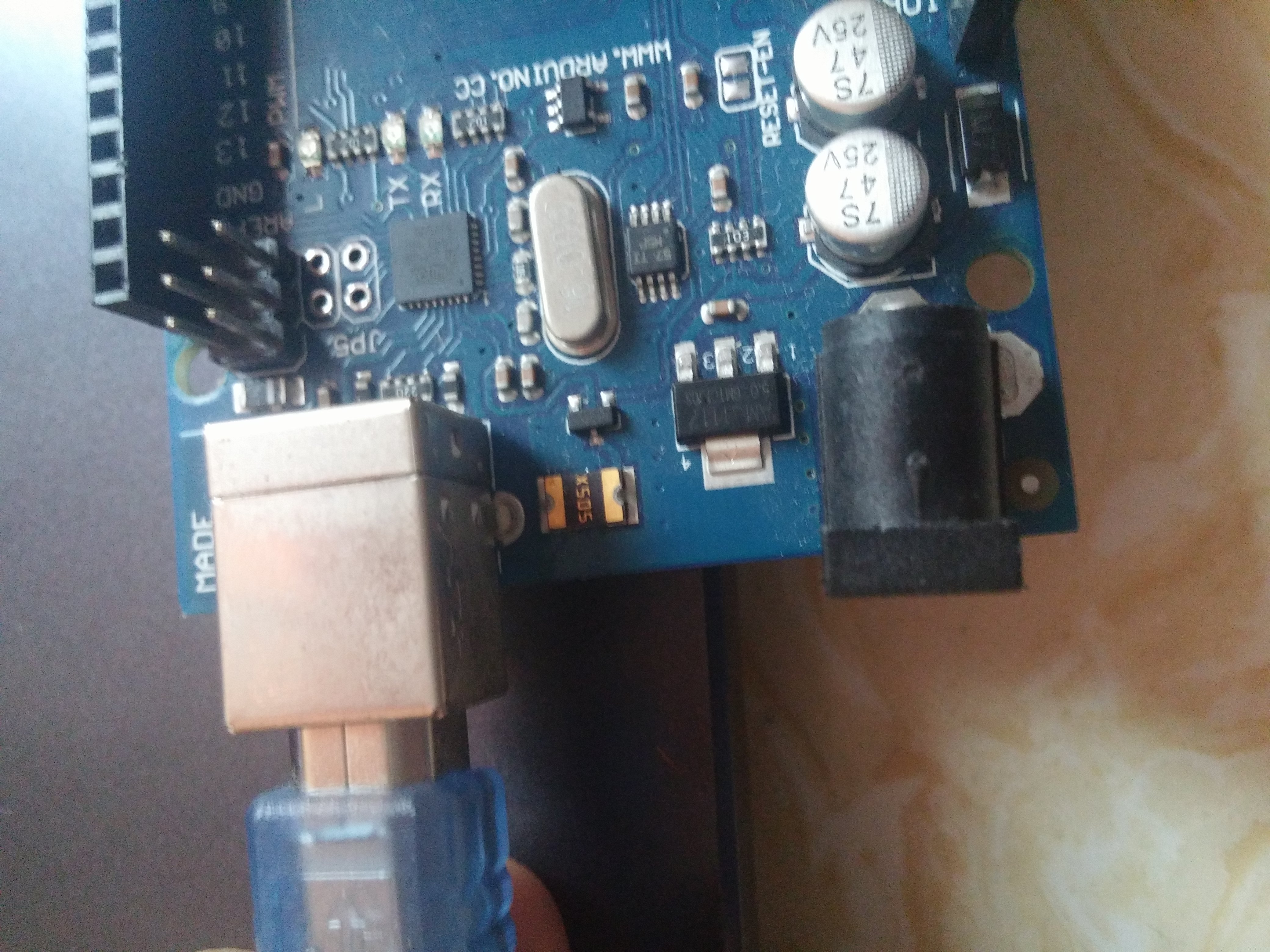

换之前
换好后的照片忘拍了，接12v启动成功，直接上位机检查，没问题，至此修复完成。

我换了1117都有没用

我都1117是冒烟了

灰常有用啊，收藏了

我的也是。换了照常用。所以接限位时一定要小心。

😄😄

我也烧了块，1117烧了，手头没有备用件，等有缘再修它吧

限位开关用了12v？

楼主，我的电源芯片换了，接上12v有反应，但是上位机始终显示错误，这个怎么办？是不是换了电源芯片要复位之类的？我重新写了一遍程序，还是不行，

我的也冒烟了，不知道在哪买1117，也不知道这么焊上？有可以详细说一下的吗？

楼主还在吗？
我的情况刚开始和你一样。我也测试了 ams芯片确实输出不正常 所以我就换了一个焊上去 确实在测试正常了，只怪我太追求完美了，用万用表测试刚焊好的引脚，冒烟了，锡掉了，但是不影响使用。
我通电也可以使用了，甚是开心。
但是由于我怕后期还会出现问题，我就把这个重新弄掉，在拆焊的过程中，焊盘掉了一个，我用小刀刮了蓝油（我极度怀疑是这个过程中，线路我刮错了），重新焊接了一个。这次输出电压又不正常了，甚至是非常小。（原来坏的那个ams可能是3.3V，后来这个测试0.004V)。又不能正常使用了。
但是关键是USB还能用，12V通电又不亮灯了！！！！
求助！！！

楼主，我的也冒烟了～ 现在的情况是2560发热严重，程序没有反应，可否指教12

还是一体板子稳定，mks的就不错

如果烧了会有什么症状

楼主还在吗？我的也是限位开关短路了，但是主板指示灯能亮，步进电机驱动模块上的指示灯也亮， 但是led显示屏只亮，不出字 ,usb接口接电脑上也搜不到打印机端口了，感觉还有个地方也烧了，这种情况和你的一样吗
