求助 关于74LS190构成倒数器的置数问题
multisim吧
全部回复
仅看楼主
level 1
云墨清风照明月
楼主
如下图
倒计数的低位正常 但是高位从1->0的时候就发生了置数
不大清楚是什么情况
2017年07月01日 03点07分
1
level 13
贴吧用户_00X1aW4

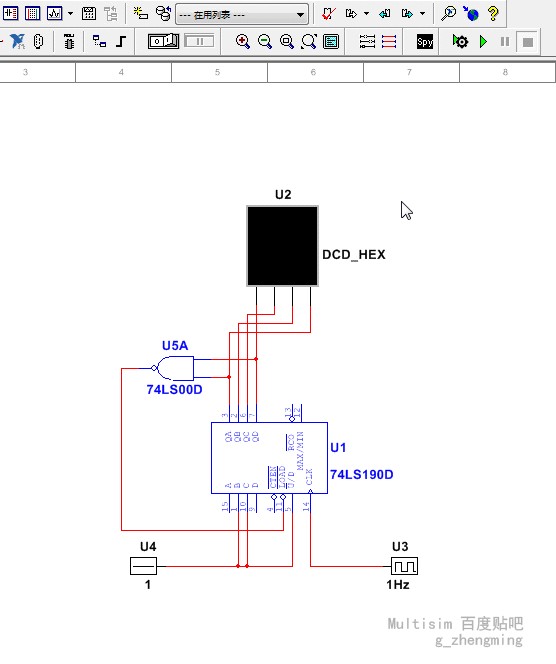

74LS190异步置数，按上图连接当U3倒计数到0时，RCO输出低电平U3就置数了，改检测U3倒计数到9时置数（如下图）。
2017年07月02日 08点07分
2
谦🌦️
为什么用这种方法只能预置数6和7呢 其他的数字预置数都失败了
2020年06月16日 06点06分
level 1
贴吧用户_78J94P4
这是不是交通灯呢
2018年07月16日 08点07分
