ThinkPadE540拆C面
thinkpade540吧
全部回复
仅看楼主
level 8
图吧老钉😾 楼主
ThinkPadE540拆C面
2017年06月16日 15点06分 1
level 8
图吧老钉😾 楼主
作案工具
2017年06月16日 15点06分 2
level 8
图吧老钉😾 楼主

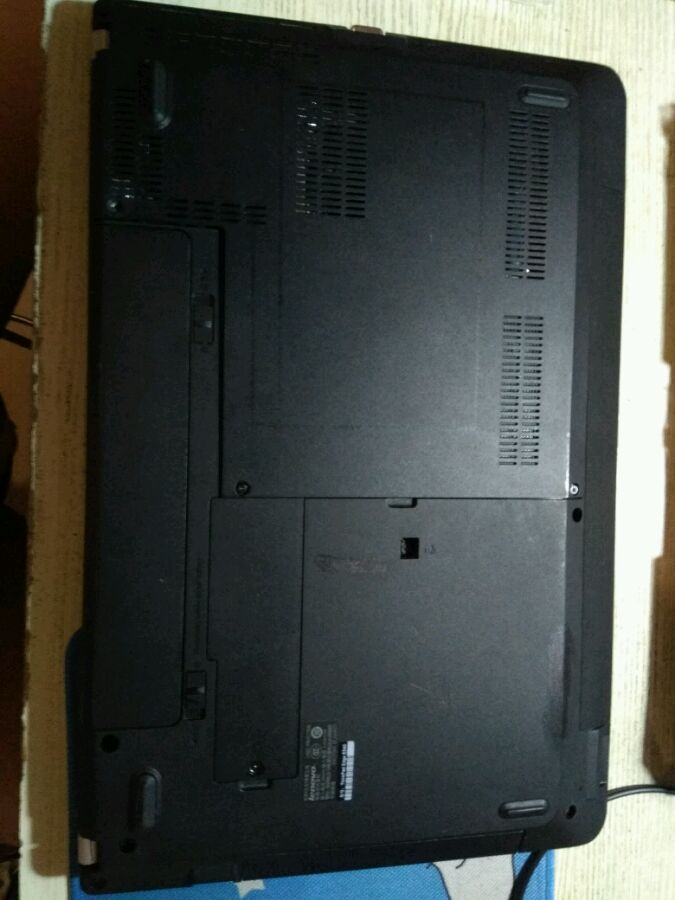

拆掉D面的三个盖板螺丝，从缺口处向上掰后盖就下来了。
2017年06月16日 15点06分 3
念力飞行
这铜管加的也是厉害了
2017年06月20日 23点06分
level 8
图吧老钉😾 楼主

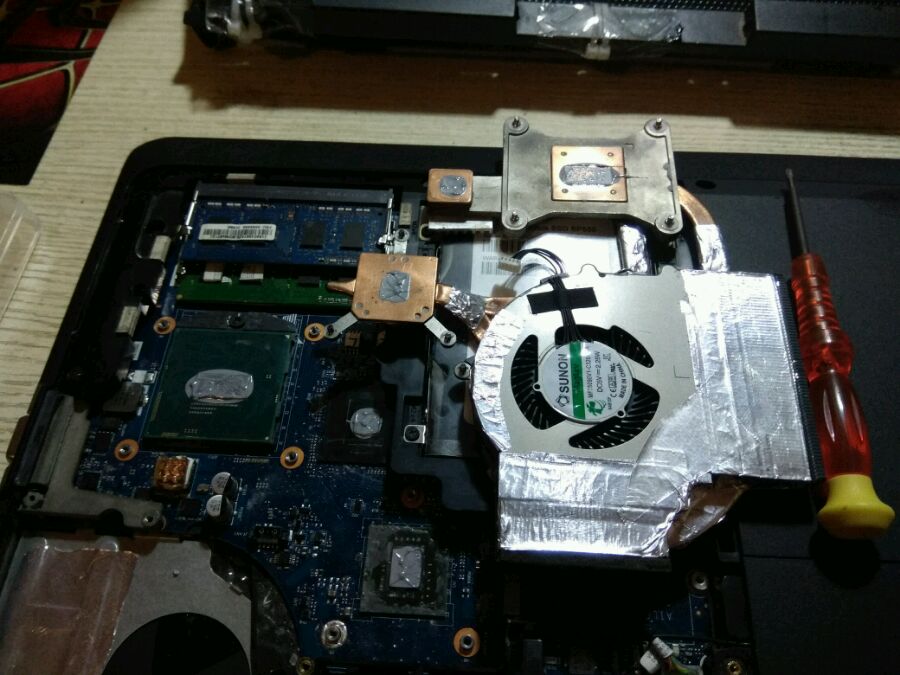

把散热模组拆下来，先拔掉电源线，然后松开所有螺丝，风扇上的两个大螺丝也是。
2017年06月16日 16点06分 4
念力飞行
这是锡箔纸么，有啥用？
2017年06月20日 23点06分
图吧老钉😾
@念力飞行 加速导热，防止漏风
2017年06月22日 03点06分
level 8
图吧老钉😾 楼主
拆掉光驱，一个螺丝钉取下以后，向外拉即可，我这里是一块机械硬盘
2017年06月16日 16点06分 5
level 8
图吧老钉😾 楼主
取下光驱位后面的螺钉
2017年06月16日 16点06分 6
念力飞行
至此，前边的都很简单，后边要开始琢磨下了
2017年06月17日 04点06分
level 8
图吧老钉😾 楼主
取下D面你能看见的螺钉，以后回到B面，键盘底下有缺口，用螺丝刀向上推即可看见键盘底下的螺丝，松开螺丝之后键盘就可以取下了。
2017年06月16日 16点06分 7
level 8
图吧老钉😾 楼主

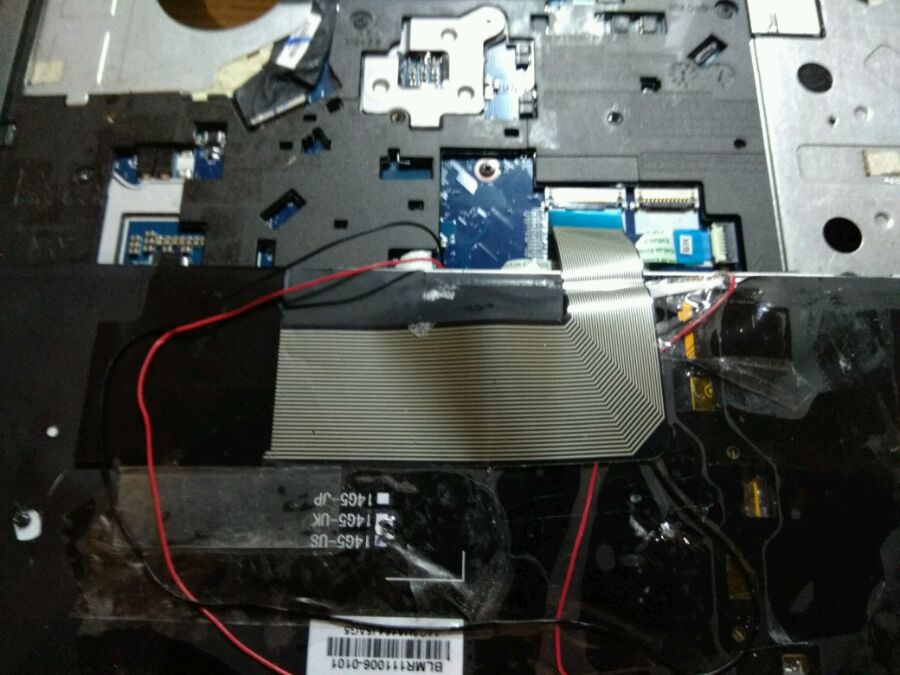

松开B面的螺丝钉，忽略掉那两根线，那是我键盘灯的供电，大家应该都没有。
2017年06月16日 16点06分 8
level 8
图吧老钉😾 楼主
松开螺钉后，用拆机片沿着机器撬开
2017年06月16日 16点06分 9
level 8
图吧老钉😾 楼主

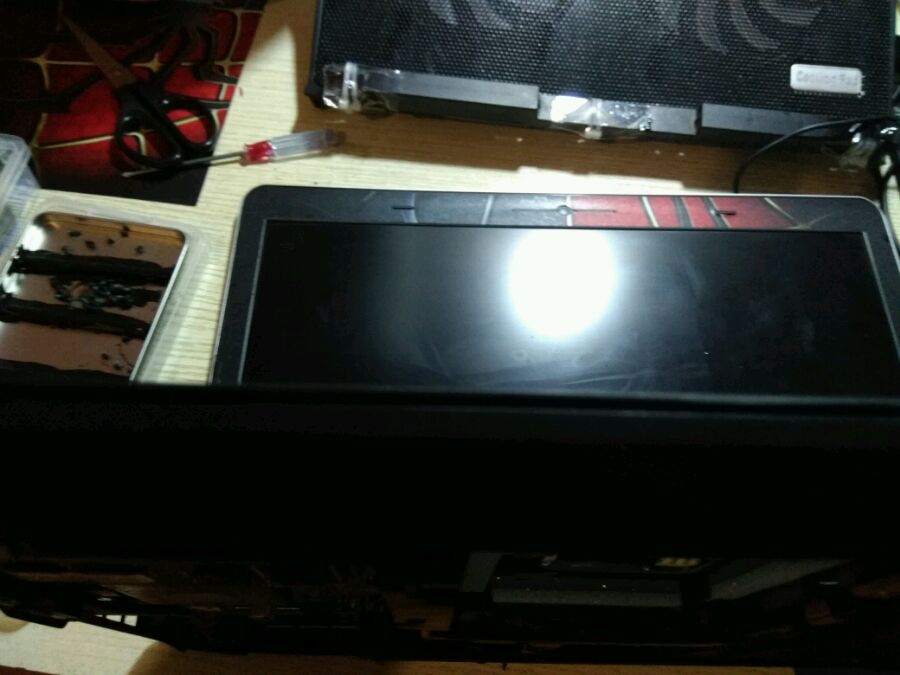

大功告成，C面成功拆下。
2017年06月16日 16点06分 10
level 8
图吧老钉😾 楼主

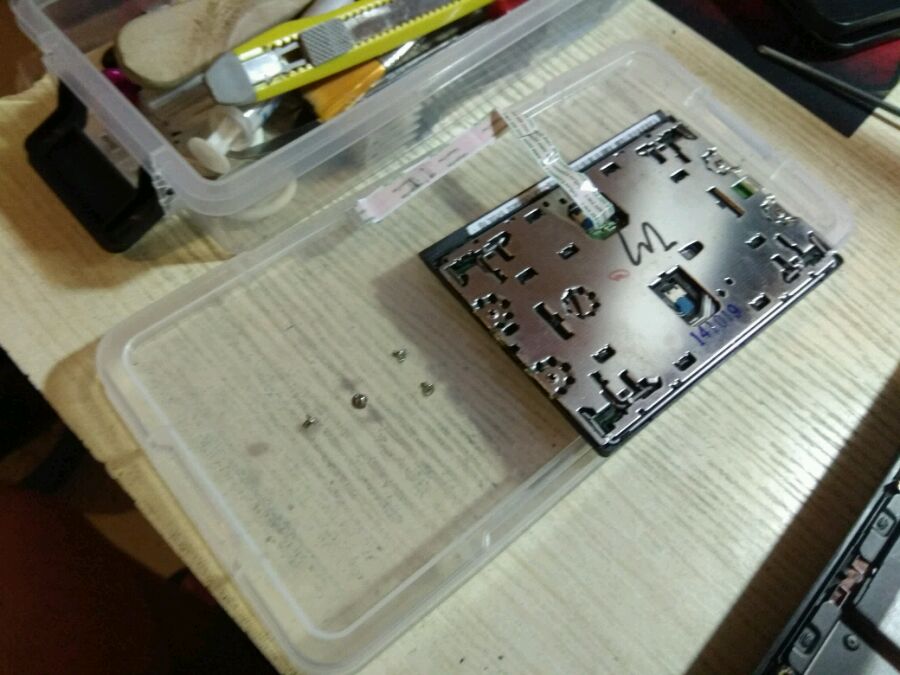

C面的指纹和触摸板，都可以拆下。
2017年06月16日 16点06分 11
level 8
图吧老钉😾 楼主
主板，拆下的话要先把无线网卡拆掉。在D面单个螺钉的盖子里面。拆开方法同D面一样。
2017年06月16日 16点06分 12
level 8
图吧老钉😾 楼主
键盘，扣掉空格键边框即可拆下，我的是背光键盘，咸鱼50淘来的。
2017年06月16日 16点06分 13
1209524819
e540不是说没有键盘供电么？为什么能上背光键盘[疑问]？
2017年07月25日 00点07分
1209524819
@1209524819 好吧，恕我眼拙，没看到前面两根供电
2017年07月25日 00点07分
就当原来没活过
空格怎么扣？
2018年12月06日 18点12分
功体比一点一🌿
请问背光键盘买的话怎么搜
2019年06月28日 12点06分
level 8
图吧老钉😾 楼主
最后说说注意事项，一定要拔下电源和电池以后，按电源键放电5秒后开工，ThinkPadE540静电可能毁一生。下图是楼主用的硅脂，7783是最稳定的，富均Xi3比7783低9度，一个半月就干了差不多，道康宁5688比7783低6度，半年不用管类型的，这款机器散热不是太好一定要用好硅脂，有什么问题回帖。
2017年06月16日 16点06分 14
念力飞行
我用的mx4[小乖]
2017年06月17日 04点06分
图吧老钉😾
@念力飞行 MX4太折腾，一个月一换
2017年06月17日 05点06分
level 8
图吧老钉😾 楼主
最后放我家猫镇贴
2017年06月16日 16点06分 15
