关于三极管流水灯，求助~~~
电子吧
全部回复
仅看楼主
level 8
zcbdlg 楼主

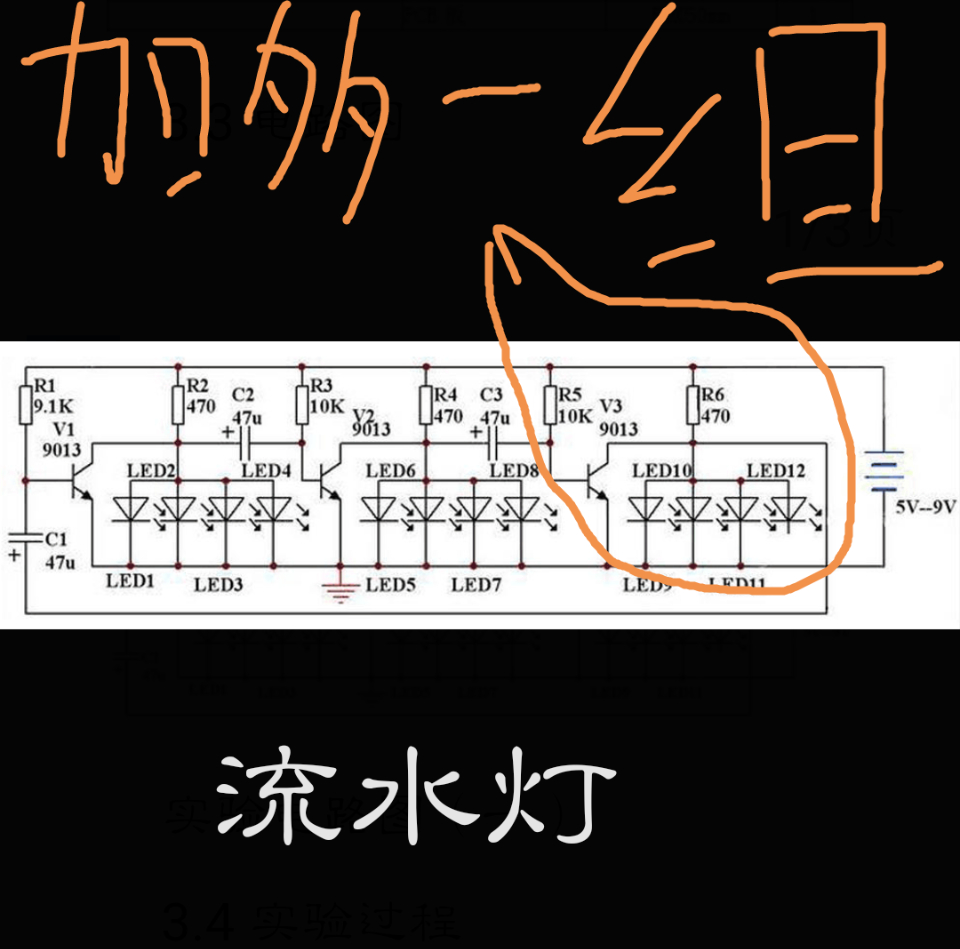

这个电路我加多一组后，变成两个两组交替闪烁了，没有流水效果了，我仔细看过线路没有接错，求大神帮忙看看是什么原因
2017年06月16日 04点06分 1
level 14
云之羽🌊
再仔细看看
2017年06月17日 00点06分 2
zcbdlg
看过好多遍了都，就不知道原因
2017年06月17日 00点06分
level 13
黑猫💕白喵
加的是按照最后一组吗? 那么之前的最后一组就不是最后一组了应该变一下吧？ 看起来最后一组跟前边的不一样啊
2017年06月17日 00点06分 3
黑猫💕白喵
额 应该说是第一组?? 反正就是你画圈的那个组…
2017年06月17日 00点06分
zcbdlg
@黑猫💕白喵 我按画圈那组加的，然后把最左边那电容接到我加的那组后的，就觉得三组有点少
2017年06月17日 02点06分
吧务
level 13
狐说笆道
这电路再加一组后，本来就没法保证同时亮三组或同时灭三组。我还没见过四组或更多组的流水灯用三极管控制的，超过4组，都得用单片机或专用的IC来控制。
2017年06月17日 01点06分 4
何小成2
@八级大狂疯o CD4017
2017年06月17日 03点06分
zcbdlg
帮我看看下面那图能有流水效果吗，不会玩仿真，每次都接线有点麻烦
2017年06月17日 02点06分
狐说笆道
@zcbdlg 理论上应该有流水效果，如果排成圆形，且速度较快，看起来应该是两个灯转圈的感觉。
2017年06月17日 02点06分
八级大狂疯o
我觉得狐说笆道兄很专业，同求此电路，帮忙给我们小白设计个电路啊，包括用什么元器件比较稳定啊什么的毕竟你比较有经验啊，，5w的led流水吊炸天啊，
2017年06月17日 02点06分
level 8
zcbdlg 楼主

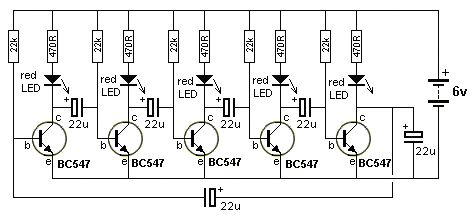

帮我看看这图能有流水效果吗
2017年06月17日 02点06分 5
八级大狂疯o
不会是转向灯吧，我也想知道怎么做，最好能点亮单颗5w的
2017年06月17日 02点06分
zcbdlg
@八级大狂疯o 我想要6组流水，不会单片机，这几天网上到处找图[汗]
2017年06月17日 02点06分
level 9
贴吧用户_QS2273a
灯都是并联的，我想知道是怎样实现流水效果的，还有LED12的阴极没有接上电路。
2017年06月26日 21点06分 6
level 7
八级大狂疯o
如果电源变成12v，电阻需要改多大的，还有电容需要改吗，led换成150ma的
2017年06月26日 22点06分 8
zcbdlg
三极管的不好弄，感觉超过三组就没法正常流水了，今天用NE555加CD4017做了个，照图接线，感觉很简单的，虽然好多深层次的东西不明白
2017年07月06日 14点07分
level 8
Callen_y
你们都是大神啊
2017年06月27日 00点06分 9
level 12
崔红远
用CD4017做吧，比这个好。。。
你那个故障也可能是你的电容容量选择不当
2017年07月06日 22点07分 10
