先说一下宏的作用，黑色小伙伴对宏不是很了解。简单说下，宏其实就是一个ＶＢＳ编程语言，如果你用过魔镜之类的插件也是通过ＶＢＳ来编程的。而适当了解一下宏对你的工作也有很大的帮助，它可以帮你完成一些重复性的工作。

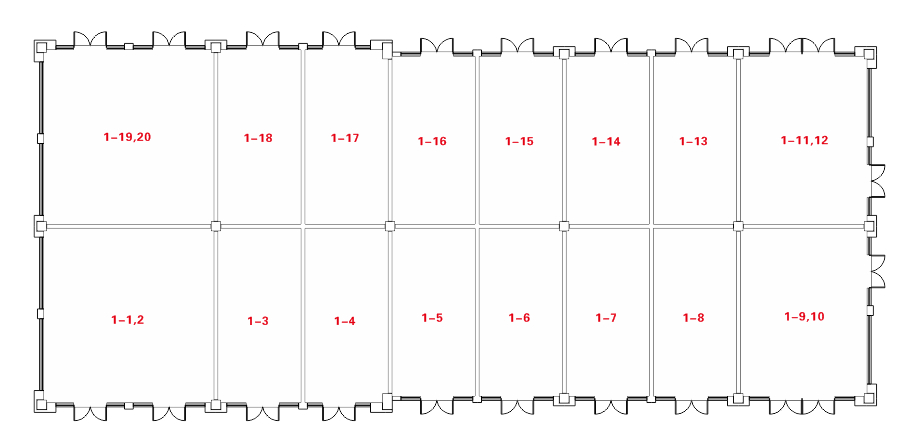

这里讲一下本人工作中遇着一种非常伤心的工作。如下图

对每个楼层平面图进行编号。注意：编号的顺序是采反“Ｃ”型以小大到，而部份编号是组合号如“1-9，10”。数量少可以用手工编号那么像下图的这样的工作量，你是不是马上就头痛？

统计了一下共计1193个编号，而且共有3份这样的图纸，还有更要命的是客户会提供每个房号的面积、租金单价、租用人、电话等信息放置在此定房号位置。
看来想用人工去完成，一个非常大的工作量，只有动下歪脑筋，（比竟是人玩电脑，不是电脑玩人）
设计师对拿到任务时，第一时间因考虑处理问题的方法，而不是第一时间打开软件就开始设计。
本人的方法是：
1、人工去做决不行，必须采用编程方法完成。
2、决定编程，并使用ＣＤＲ自带的宏来搞定。
3、开始动手
整体思路：
1、整理所有编号的数据
通过s1 = lr1.CreateArtisticText(0, 0,“ txt“)语句逐步向ＣＤＲ内输入编号数据。
//创建一个文本文字坐标为0，0的“ＴＸＴ”对象
2、文字对象定位的问题
由于要用宏去获取每个文字对象的相对位移数据是很困难的事，必须要先给这些编号数据提前找到参照坐标点或块然后使用ＣＤＲ里居中命令，让创建的文本对象居中于参照对象。
这里我新建了一“数据层”。“数据层”内的所有对象都是为编号文本文字对象定位服务的。如下图：

建造这些对象有个小办法，使用“智能填充工作”（好像Ｘ6版以上才有），点下封闭的路径块就可以自己建创了，另外最好是倒序建创。因为ＣＤＲ宏里默认最上层的对像为Shapes（1）“也就是第1个对象”，而每次新建一个对象都会将新建的对象置顶，依次类推。为什么要倒序？这为下面对象重命名提供了方便。
这里截取部份对象重命名的代码：
dim F1(19)
REM　定义一个“F1”上标为19的数组
F1(1) = "A1#1-1"
F1(2) = "A1#1-2"
F1(3) = "A1#1-3"
F1(4) = "A1#1-4"
F1(5) = "A1#1-5"
F1(6) = "A1#1-6"
F1(7) = "A1#1-7,8"
F1(8) = "A1#1-9,10"
F1(9) = "A1#1-11"
F1(10) = "A1#1-12"
F1(11) = "A1#1-13"
F1(12) = "A1#1-14"
F1(13) = "A1#1-15"
F1(14) = "A1#1-16"
F1(15) = "A1#1-17"
F1(16) = "A1#1-18"
F1(17) = "A1#1-19"
F1(18) = "A1#1-20"
F1(19) = "A1#1-21"
rem 以上的字符串，可以在ＥXecl内整理好复制过来
dim Ls as shapes
rem 定义一个LS的变量为形状类型
For i = 1 To19
rem i为1开头，主要是没有Shapes（0）“对象0”，0表示第几个对象
set LS=ActiveDocument.Pages(1).Layers("数据层").Shapes(i)
rem 设置LS为当前文档的第1个页面的数据层中第I个对象
LS.ObjectData("Name").Value = F1(i)
rem 设置LS对象的名称为F1(i)
next
以上代码就可以自动将对象重新的批量命名
WHY？为什么要重新命名？
ActiveDocument.Pages(1).Layers("数据层").Shapes(i)　　//这个指定语句是某个对象的绝对路径，
其中所有的整数值可以改成字符串，重新为每个对象命名后，就不怕对象打乱后找不到对应顺序，命名后每个对象就像拥有一个唯的ＩＤ，随便怎么跑，只要不删除，都可以用语句找到你。
#
进入重要的工作：自动编号
自动编号实际在ＣＤＲ里就是输入一段文本文字。然后与对应的数据层中的参照对象居中（也就是定位）。
前面所有的参照对像有了唯一的ＩＤ，这事就好办了。
dim F1(19)
REM　定义一个“F1”上标为19的数组
F1(1) = "A1#1-1"
F1(2) = "A1#1-2"
F1(3) = "A1#1-3"
F1(4) = "A1#1-4"
F1(5) = "A1#1-5"
F1(6) = "A1#1-6"
F1(7) = "A1#1-7,8"
F1(8) = "A1#1-9,10"
F1(9) = "A1#1-11"
F1(10) = "A1#1-12"
F1(11) = "A1#1-13"
F1(12) = "A1#1-14"
F1(13) = "A1#1-15"
F1(14) = "A1#1-16"
F1(15) = "A1#1-17"
F1(16) = "A1#1-18"
F1(17) = "A1#1-19"
F1(18) = "A1#1-20"
F1(19) = "A1#1-21"
Set lr1 = ActiveDocument.Pages(1).CreateLayer("1F编号")
REM 设置一个lr1为在当前文档中的第1个页面创建一个名为“1F编号”的图层
for i=1 to 19
txt = Mid(F1(i), InStr(1, F1(i), "#") + 1, Len(F1(i)))
REM 截取“#”号以后的字符串为并保存在TXT变量内
Set s1 = lr1.CreateArtisticText(0, 0, txt)
rem 在lr1图层中创建1个文本文字，内容为txt变量内的字符串
ActiveDocument.CreateShapeRangeFromArray(ActiveDocument.Pages(1).Layers("数据层1").Shapes(F1(i)), s1).AlignAndDistribute cdrAlignDistributeHNone, cdrAlignDistributeVAlignCenter, cdrAlignShapesToLastSelected, cdrDistributeToSelection, False, cdrTextAlignBoundingBox
ActiveDocument.CreateShapeRangeFromArray(ActiveDocument.Pages(1).Layers("数据层1").Shapes(F1(i)), s1).AlignAndDistribute cdrAlignDistributeHAlignCenter, cdrAlignDistributeVNone, cdrAlignShapesToLastSelected, cdrDistributeToSelection, False, cdrTextAlignBoundingBox
REM 选择“”数据层“中的名字叫F1(i)名字的对象和刚才创建的文本文字居中
next
保存宏，并执行宏。
自动编号就完成了！！！！！
黑爽有木有？
有了这样的一个数据层，如果客户还要求将每个房间的租用信息，面积，预租人，电话等信息都要录入的话。也可以用此类方法编写。了解一点ＶＢ的基础、函数也不必知道太多。只要用时对查了一下相关网，找到自己想要的函数，现学现用也是很快的。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
本篇文章对初学者可能有点难度。只能对初学者影响一种兴趣，举一反三。
以上语法和公式，都是自己慢慢通过宏的录制功能测试出来的。拿到ＧＯＯＧＬＥ翻译里看一下到底是什么意思，然后一步一步测试。
————————————————————————————————————————————————
有时想问自己：一个平面设计真需要懂编程么？我个人觉得多少要了解些。不然像这样体力活，又耗精力，又耗体力。几串代码能搞定的事，为什么非要让电脑来玩人。
