第一步：打开proe，选择“零件”，勾选“使用缺省模板”
第二步：选择第三个英文的，点确定
第三步：点击“草绘”选项，即1。然后会弹出一个框，点击2，然后点3（选front面）

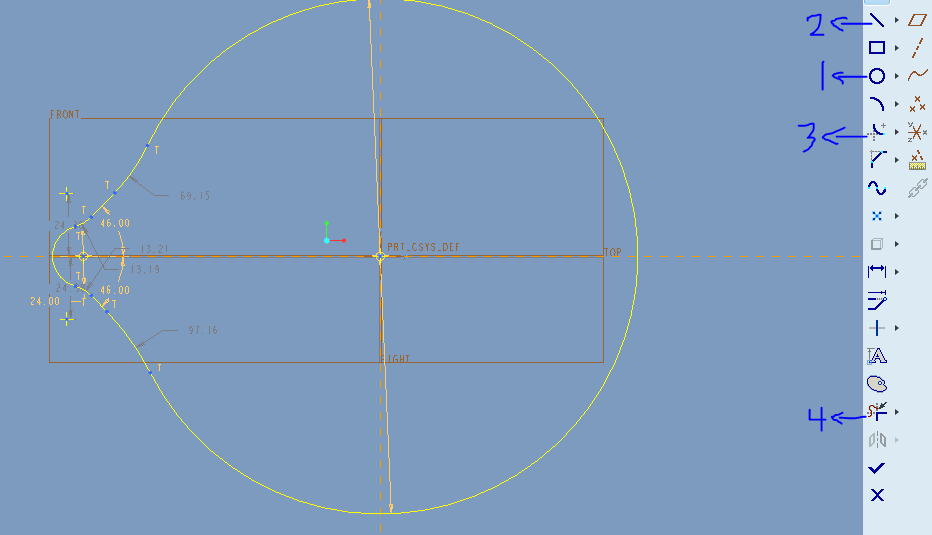

第四步：绘制如图所示图案，先绘制直径200、24两个圆，（用1），然后在直径24圆的切线方向绘制两条直线用2，并调节角度为46（双击尺寸便可调节），用3倒角，分别倒圆和直线，然后用4把多余的线修去，最后打勾就可以了

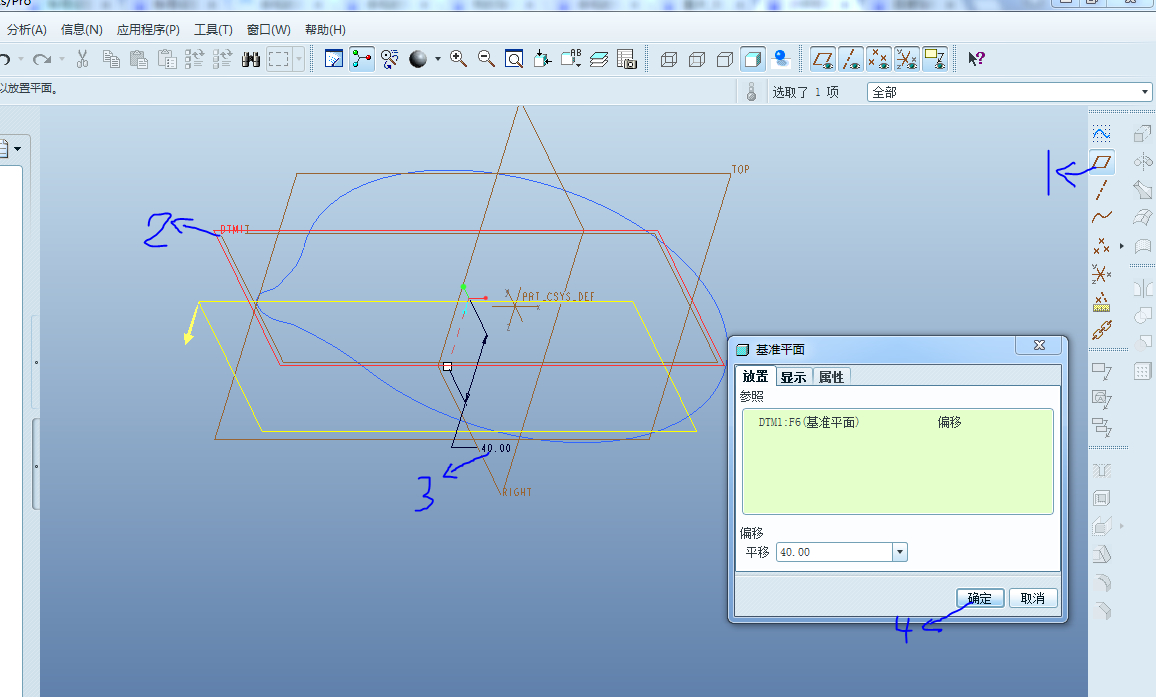

第五步：双击平面（即1），弹出一个框，点击2，再双击3修改尺寸（此处-40），点4，然后点草绘，由上一个圆心绘制直径160的圆
第六步：草绘（点1），点2（选top面），点3“草绘”-----“参照”，然后分别点4、5、6，然后用直线分别连7 8、9 10。
第七步：点1“插入”------“边界混合”，点2-----点3 按ctrl 点4------点5------点6 Ctrl 7-----点8
第八步：草绘----top面----绘制中心线-----2“草绘”----“参照”-----3、4-----画直线 长30-----5------6、7（绘制直径240圆）-----7、8（绘制直径80圆）----9 修剪-----10倒圆角-----9 修剪-----11完成
第九步：点1（旋转）-----2----3（中心轴）-------按Ctrl选中上下两部分------“编辑”（4）-----“合并”-----点“对号”----“编辑”------“加厚”-----点“对号”
第十步：“插入”----“扫描”----“伸出项”-----“草绘轨迹”----选top面-----确定----缺省 “草绘”（1）----“参照”-----2、4----画直径160的圆-----修剪（5）----点 对号------自由端-----完成
第十一步：1----绘制长径40 短径20的椭圆------点 对号-----确定
