看懂的，感兴趣的，可以看看！
电工吧
全部回复
仅看楼主
level 13
崔红远 楼主


2017年05月18日 03点05分 1
吧务
level 16
明友电气
[真棒]
2017年05月18日 06点05分 3
level 6
MFDXT
这个接触器，还有低电压的很少看到。
2017年05月18日 07点05分 5
崔红远
接触器只是个参考，可以是其它任何形状的接触器，低电压才是重点
2017年05月18日 10点05分
MFDXT
明白，楼主人才。
2017年05月19日 09点05分
level 15
王阜阳
一个按钮实现吸合与释放
2017年05月18日 07点05分 6
崔红远
@- 开关不是重点，一个开关也不是重点，看电压表，看线圈额定电压，看供电电源
2017年05月18日 10点05分
level 11
yiyou80
应该是淘汰产品了，市场基本买不到了。
2017年05月18日 08点05分 8
崔红远
体积大，目前逐步淘汰，不过其质量还是相当好的
2017年05月18日 10点05分
五吴神
谁说的cJT1系列打桩机公程机械用的很广
2017年06月10日 13点06分
崔红远
@五吴神 就是桩机上拆下来的，质量杠杠的，100A的接触器，触点和CJ20-160的触点面积相当，就是占地方，所以不讨人喜欢了
2017年06月10日 13点06分
level 8
1069110299杨
可以画个图看看吗？
2017年05月18日 08点05分 9
level 9
李965951691
难道是外置磁铁的接触器
2017年05月18日 09点05分 10
崔红远

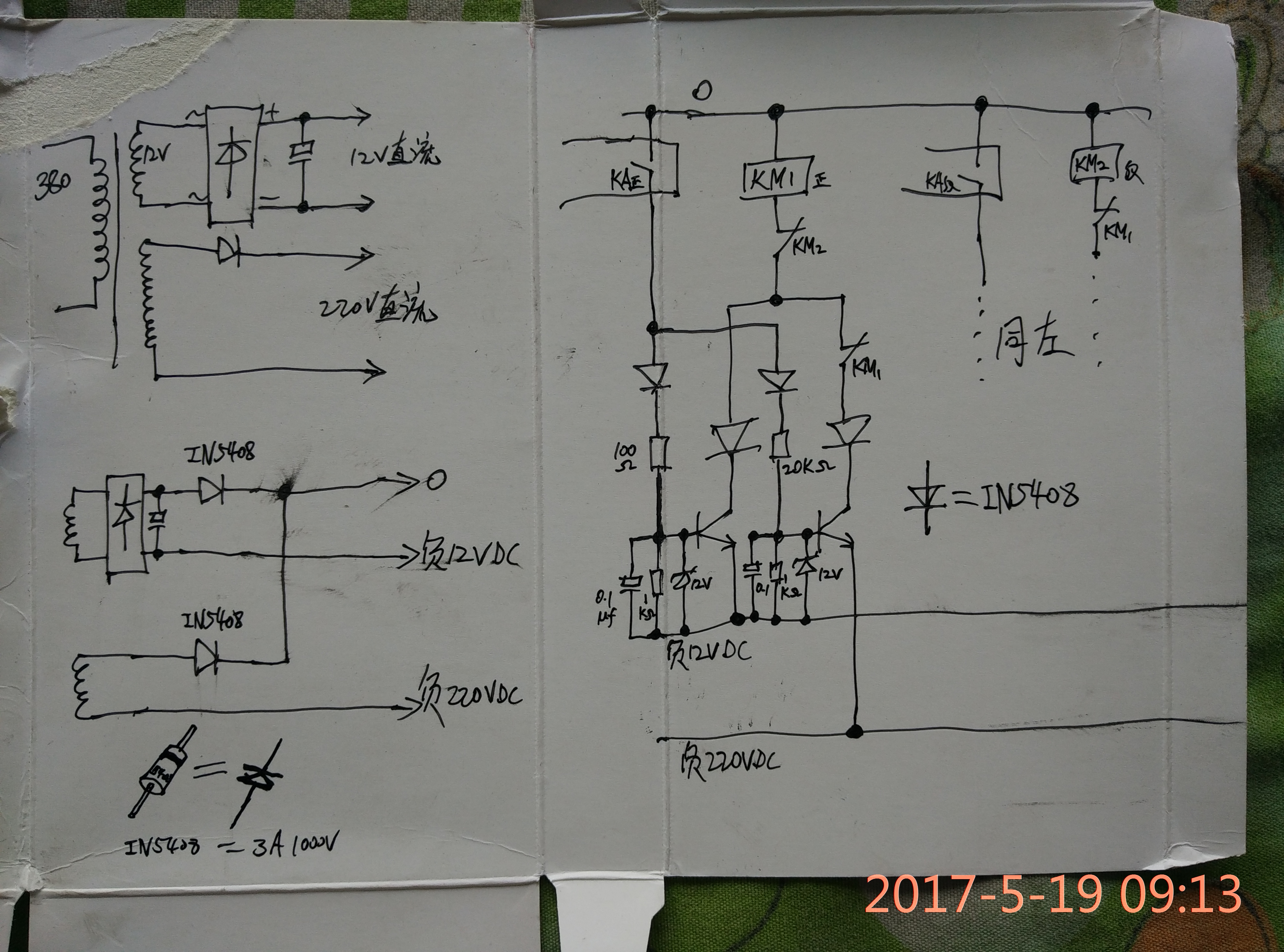

就是一普通接触器，线圈380伏，用直流高压吸合，直流低压保持，以达到节能降噪，适应电压范围宽等优点，适合工地等电压波动较大的场合。。高低压直流控制有晶体管完成，高低压直流隔离有二极管完成。。
2017年05月18日 10点05分
李965951691
有没有电路图学习学习
2017年05月18日 11点05分
崔红远
@李965951691 三极管二极管电子元件你会用吗，等有时间我在后面上图，供大家研究
2017年05月18日 11点05分
李965951691
我就是电子电路这块差 现在是高压工
2017年05月18日 11点05分
level 8
浪荡的90后
这是什么东西
2017年05月18日 10点05分 11
人生如酒😁
老式接触器
2017年05月18日 15点05分
崔红远
仔细看，慢慢琢磨，如果还是看不懂，说明你需要努力
2017年05月19日 01点05分
level 13
崔红远 楼主
2017年05月19日 01点05分 12
落选村长
12伏与220伏之间靠辅助触点切换的么？
2017年05月19日 13点05分
没有想法8
感觉右边的图，有点儿麻烦，坏了不好修。现在，大型一点的接触器应该采用弱电控制了吧（我还没拆过）。
2017年06月03日 06点06分
崔红远
@没有想法8 你见识的还是太少了，复杂的电路，也是为了更可靠的运行和节能降噪，当然坏了不好修，需要一定的技术水平
2017年06月03日 08点06分
没有想法8
@崔红远 平时没折腾过它，第一次，肯定有难度。
2017年06月07日 13点06分
level 1
87939987
我小时候见过这样的接触器 几十年了吧
2017年05月19日 02点05分 13
崔红远
现在也能买到新的，质量还挺好的，触点面积很大
2017年05月19日 02点05分
level 7
落选村长
CJ10-60以上的接触器 电磁铁在外边，这个不奇怪，楼主想表达的重点不在这。楼主用开关电源直流12伏给原来的交流380伏的接触器线圈供电，这样很省点，且没有噪音。虽然明白一点电子线路，吸合220直流与保持12伏是怎么切换的没有看明白。
2017年05月19日 13点05分 15
让友谊长存
这个ＣＪ————１０６０Ａ已经淘汰了，你还或塌个球啊……[吐]……
2017年05月19日 13点05分
落选村长
@让友谊长存 呵呵 楼主又没有和你辩论淘汰不淘汰的问题
2017年05月19日 13点05分
崔红远
@落选村长 接触器吸合以后用辅助触点把220伏断开，看图吧，图中都有
2017年05月19日 14点05分
level 11
冬日一烈火
没看懂，是不是交流线圈用低压直流接入吸合！
2017年05月21日 12点05分 19
崔红远
你还是看懂了一大部分，是直流高压吸合，直流低压保持，接触器线圈就是常规的交流电压额定值
2017年05月21日 13点05分
