求教初学者这个图怎么画 - cad吧

level 1

B0707102 楼主

2017年05月17日 03点05分 1

level 1

B0707102 楼主

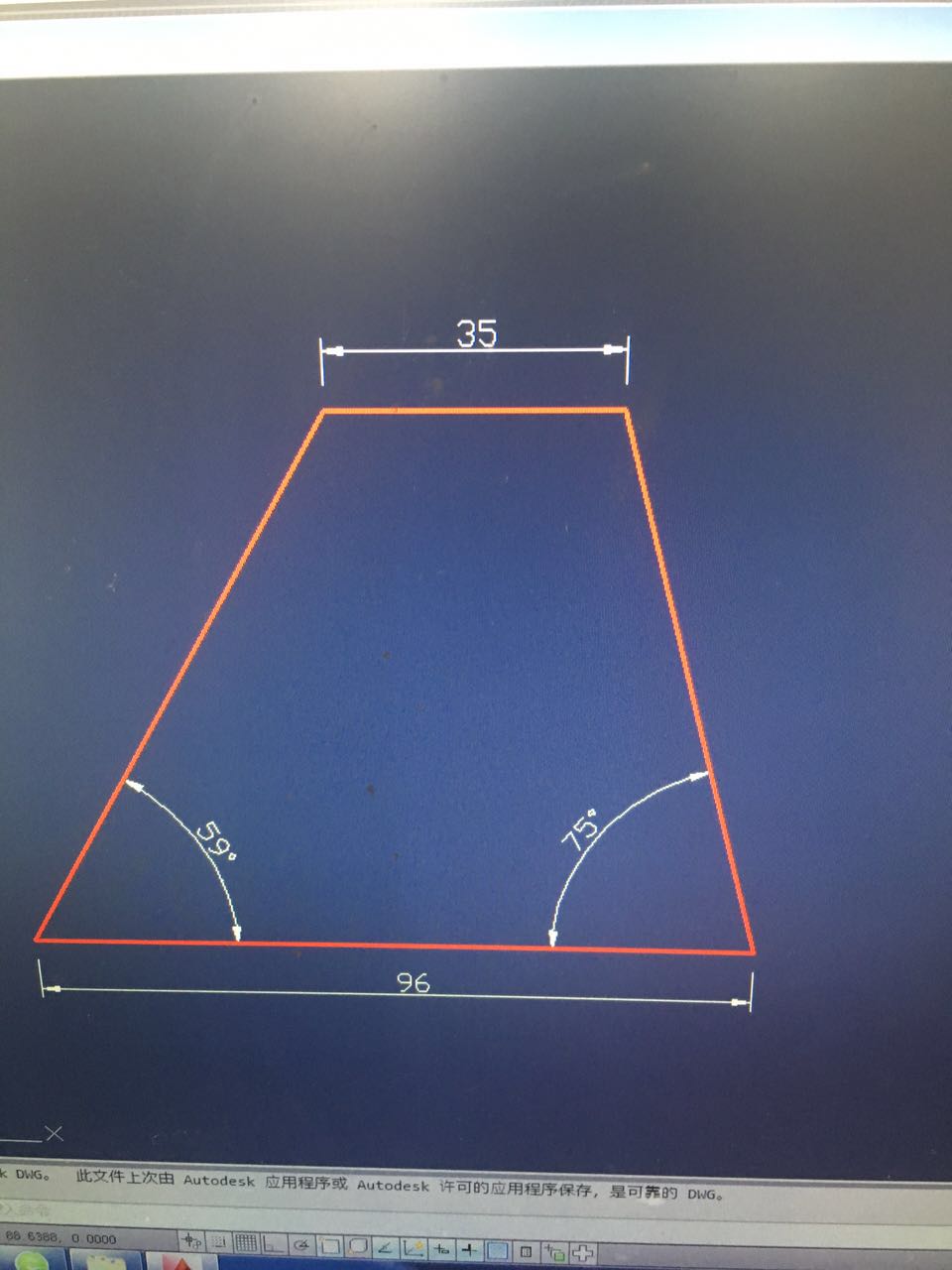

感觉应该很简单但是脑子就是转不过来

2017年05月17日 03点05分 2

level 15

跟着小8学CAD

命令CO水平复制左侧斜线，35距离
即可解答
一花一世界
一叶一追寻
一曲一场叹
一生为一人
　　　　ฏ๎๎๎๎๎๎๎๎๎ฏฏด้้้้้็็็็็้้้้้็็็็็้้้้้็็็้็็็ฏ๎็็็็็็oด้้้้้็็็็็้้้้้็็็็็้้้้้้้้็็็็็้้้้้็็็็็้้้้้้้้็็็็็้้้้้็็็็็้้้้้้้้็ฏด้้้้้็็็็็้้้้้็็็็็้้้้้็็็้็้้้้้็็็็็้้้้้็็็็็้้้้้็็็้็็็ฏ๎็็็็็็oด้้้้้็็็็็้้้้้็็็็็้้้้้้้้็็็็็้้้้้็็็็็้้้้้้้้็็็็็้้้้้็็็็็้้้้้้้้็็

2017年05月17日 03点05分 3

B0707102

是画这个图象哥们不是偏移阿

2017年05月17日 03点05分

跟着小8学CAD

@B0707102 没人说偏移是复制啊

2017年05月17日 04点05分

B0707102

@跟着小8学CAD 哥们你说的复制我还没有学到不过你给我讲的我受到了启发我市这样做的首先用直线划一个96的直线然后用构造线把59度和75的角度分别划出来

2017年05月17日 04点05分

B0707102

然后 96直线的左右侧各取35的值确认两侧的点然后打开构造线的偏移通过指令穿过 35距离左右的点它们上面延伸的交叉点用直线联结就出来了
