1、系统简介 随着城市的快速发展，高效信息化的人员流通需求越来越迫切，而在复杂且快节奏的工作环境中，对人员考勤的管理尤其重要。所以，对于人员考勤系统有如下要求：首先是大容量，其次是操作要方便，最后是系统更新程序应简单快捷。 远距离感应卡人员管理系统是将超高频(UHF)射频自动识别技术、网络技术及应用系统相结合的现代化人员管理系统，本系统广泛应用于会议签到管理、学校人员出入管理、企业内部人员出入管理，建筑工地、厂房车间工人出入签到等。 所涉人员每人佩戴一张记录持有人的个人信息电子标签卡，在系统应用场所通过超高频读写设备远距离读写电子标签卡信息，并将数据传输至应用管理系统。一般场所应用，主要记录人员出入信息，特殊场所应用，则同时还需对人员是否为授权用户进行识别，未被授权人员在通过出入口处时，系统会报警提示，禁止其进入。 2、背景描述 传统的管理模式依靠手工记录或者打卡识别，对人员的管理工作繁琐复杂，管理强度大，同时容易出现纰漏，数据登记不准确，且查询难度大，管理者无法快速准确的掌握工地人员的出勤时间，管理难度大，成本高。 信息化的人员管理急需现代化管理手段的介入，实现对人员考勤的自动化、实时性、精准的采集，实现更科学的管理。RFID无线射频识别技术最早起源于二次世界大战，发展至今已有几十年的历史，近年来RFID的应用更加的广泛和多元化，且应用也越来越成熟，特别是UHF RFID技术，读取距离远，标签更小型化，成本更低，识别速度快，多标签识别能力强的特点被广泛应用在仓储、交通、资产、人员管理等各个领域。成功的为企业节省大量的人力和时间，提高运作效益，降低运营成本，使其渐渐成为无线自动识别应用上的主流技术。 本方案将基于UHF RFID技术，提出一套适合于人员自动化考勤管理系统，帮助管理企业实现对人员考勤的自动化、实时精准管理。 3、系统结构 图3-1 RFID智能人员管理系统结构图
3.1 实现方法在监管场所进出通道安装超高频RFID读卡器，工作人员工作服、胸卡等随身物品嵌入RFID无源电子标签，进出通道时自动完成签到或签退。如图3.1-1和3.1-2所示。系统主要软硬件包括：RFID读卡器，RFID桌面发卡器， RFID电子标签，管理软件，网线等辅材若干。超高频RFID技术具有能一次性读取多个标签、穿透性强、可多次读写、数据的记忆容量大，无源电子标签成本低，体积小，使用方便，可靠性和寿命高等特点。 图3.1-1 场景应用示例
4、系统整体构架 4.1系统总体设计图在监管场所进出通道安装超高频RFID读取设备，工作人员佩戴已匹配好信息的RFID电子标签的胸卡，进出通道时自动完成签到或签退。系统主要软硬件包括：RFID读卡器，RFID桌面发卡器， RFID电子标签若干，管理软件1套，网线等辅材若干。超高频RFID技术具有能一次性读取多个标签、穿透性强、可多次读写、数据的记忆容量大，无源电子标签成本低，体积小，使用方便，可靠性和寿命高等特点。 图4.1-1 系统构成图
4.2标签安装在本系统中，进出工作场所的工作人员必须佩戴胸卡，胸卡可以作为本系统中的一个媒介，通过将写有工作人员身份信息的电子标签与人员进行绑定，工作人员进出装有RFID识别系统的门禁通道，即可完成对考勤人员身份的识别。 4.3门禁通道在进出工作场所的出入口安装RFID识别设备，当戴有胸卡的工作人员通过时，通过对胸卡上绑定的电子标签的识别，从而实现对考勤人员身份的识别。在本系统设计中，关键在于门禁通道处多人进出的同时识别，尤其是对于较宽的大门，在考勤高峰时，人流量大，设备需具备多标签不漏读的能力。 4.4显示系统LED显示屏，显示实时的各部门工作人员进出人数(如果有写入具体人员信息可以显示人员信息)，同时，管理人员可通过服务终端方便的进行查看实时的人员考勤状况。 5、基础硬件设备配置 配置方案一： 5.1.1外置读卡器+天线

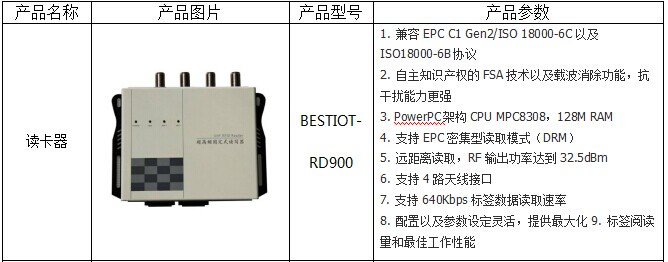

产品名称 产品图片 产品型号 产品参数读卡器 BESTIOT-RD900 1. 兼容EPC C1 Gen2/ISO 18000-6C以及ISO18000-6B协议2. 自主知识产权的FSA技术以及载波消除功能，抗干扰能力更强3. PowerPC架构CPU MPC8308，128M RAM4. 支持EPC密集型读取模式（DRM）5. 远距离读取，RF输出功率达到32.5dBm6. 支持4路天线接口7. 支持640K
bp
s标签数据读取速率8. 配置以及参数设定灵活，提供最大化9. 标签阅读量和最佳工作性能电气性能：适用于UHF频段RFID终端场合的通用型天线，具有定向性，窄波束，高增益等特点。机械性能：适合各门禁、人员、资产管理等场合使用。主要用途及适用范围可方便地应用于UHF频段门禁、人员管理、资产管理等场合使用。性能指标频率范围： 860MHz～960MHz电压驻波比：≤1.3:1增 益： 10 dBic极 化： 圆极化轴 比： <3 dB相对湿度： 5%～95%输入阻抗： 50 Ω接头类型： SMA-50KFD型外螺纹母头机械指标尺 寸： 460 mm×220 mm×35 mm重 量： 2.5kg材 料： 亚克力板、铝。颜 色： 黑色工作温度： -40℃~+ 85℃储藏温度： -40℃~+ 85℃产品的功能及特点电气性能：适用于UHF频段RFID近场天线机械性能：体积小、无盲区，距离可控等特点。频率范围： 920MHz～928MHz电压驻波比：≤1.5:1增 益： ＞3 dBi相对湿度： 5%～95%输入阻抗： 50 Ω接头类型： SMA-50KFD型外螺纹母头机械指标尺 寸： 128 mm×128 mm×37 mm重 量： 0.2Kg材 料： RF-4，工程塑料ASA颜 色： 白工作温度： -40℃~+ 85℃储藏温度： -40℃~+ 85℃ 5.1.2桌面式读写器
BESTIOT-RFID-UW918桌面式读写器是一款多标签读写设备。内嵌R500 模块、内置高频会员读卡器，圆极化天线，亚克力磨砂蓝光设计。设备可应用于银行、图书馆、资产管理人员管理等场合。 技术参数：（1）物理参数：尺寸295（长）mm*260（宽）mm*29（高）mm接口USB 口、串口、12V 供电（2）RFID 数据采集功能：工作频率：超高频（840~960MHz 按需要频段定制），默认频率920~925MHz其他多国频率标准(可定制)最大输出：功率23dBm（10dBm~23dBm 可调）协议标准：EPC C1 GEN2/ISO18000-6C识读距离：20cm@E42 （Impinj）天线参数：7dBi 圆极化天线 5.1.3 RFID电子标签可根据现场情况制作更贴合使用的标签，例如办公场所可选择制成胸卡的形式，工厂车间可选择将标签封装于服装内，建筑工地可将标签封装于安全帽中等。盛世龙图BESTIOT-RFID-UL系列标签均可实现不同场所的定制要求，使用更方便，更贴合现场环境。 配置方案二： 5.2.1 UHF RFID通道检测仪盛世龙图BESTIOT-RFID-UT 和BESTIOT-RFID-EUT系列通道检测设备，是UHF远距离检测装置，单通道最宽可达2米。同时，EUT系列拓展了EM系统，组成EM+RFID双系统设备，更智能，安全性更高。
产品参数：工作频率：902MHZ~928MHZ标签识别率：≥120个标签/秒报警响应速度：≤2S防盗方式：支持分系统分频报警通道距离：单通道750-1000mm，双通道1500-2000mm调试模式：支持远程诊断、监控工作模式：支持离线、在线两种模式外形尺寸：1650*590*25mm外形材料：单层进口亚克力内置RFID天线增益:3dBic/5dBic 5.2.2桌面式读写器BESTIOT-RFID-UW918桌面式读写器是一款多标签读写设备。内嵌R500 模块、内置高频会员读卡器，圆极化天线，亚克力磨砂蓝光设计。设备可应用于银行、图书馆、资产管理人员管理等场合。技术参数：（1）物理参数：尺寸295（长）mm*260（宽）mm*29（高）mm接口USB 口、串口、12V 供电（2）RFID 数据采集功能：工作频率：超高频（840~960MHz 按需要频段定制），默认频率920~925MHz其他多国频率标准(可定制)最大输出：功率23dBm（10dBm~23dBm 可调）协议标准：EPC C1 GEN2/ISO18000-6C识读距离：20cm@E42 （Impinj）天线参数：7dBi 圆极化天线 5.2.3 RFID电子标签可根据现场情况制作更贴合使用的标签，例如办公场所可选择制成胸卡的形式，工厂车间可选择将标签封装于服装内，建筑工地可将标签封装于安全帽中等。盛世龙图BESTIOT-RFID-UL系列标签均可实现不同场所的定制要求，使用更方便，更贴合现场环境。
