昭穆有相如T 楼主

串口屏（触摸屏）组态软件+多台51单片机MODBUSRTU多机串口通信程序源码
实现触摸屏（串口屏）与单片机的通讯，主要是解决通讯协议的问题。本文使用开放的Modbus通讯协议，以广州易显的HMImaker触摸屏作主机（Master），单片机作从机（Slaver）。HMImaker触摸屏本身支持Modbus通讯协议，只要单片机按照Modbus协议进行收发数据，就可以进行通信了。触摸屏与单片机之间采用RS-485标准接口直接连接，与多台51单片机MODBUS RTU多机串口通信
一、包括如下实例：

二、串口屏（触摸屏）组态软件HMImaker实现功能：
01、对4台51单片机4路数字量输入实现读操作，通过MODBUS RTU的02功能码实现；
02、对4台51单片机4路继电器输出实现读操作，通过MODBUS RTU的01功能码实现；
03、对4台51单片机4路模拟量输入实现读操作，通过MODBUS RTU的04功能码实现；
04、对4台51单片机4路模拟量输出实现读操作，通过MODBUS RTU的03功能码实现；
05、对4台51单片机4路继电器输出实现写操作，通过MODBUS RTU的05功能码实现；
06、对4台51单片机4路模拟量输出实现写操作，通过MODBUS RTU的06功能码实现；
07、组态工程以串口屏（触摸屏）组态软件HMImaker为例，如下所示：

三、单片机从站支持的MODBUS RTU功能码：
01、功能码01：此功能可对单片机4路（甚至更多，可扩展）数字量输出多路进行读操作；
02、功能码02：此功能可对单片机4路（甚至更多，可扩展）数字量输入多路进行读操作；
03、功能码03：此功能可对单片机4路（甚至更多，可扩展）模拟量输出多路进行读操作；
04、功能码04：此功能可对单片机4路（甚至更多，可扩展）模拟量输入多路进行读操作；
05、功能码05：此功能可对单片机4路（甚至更多，可扩展）数字量输出一路进行写操作；
06、功能码06：此功能可对单片机4路（甚至更多，可扩展）模拟量输出一路进行写操作；
07、功能码15：此功能可对单片机4路（甚至更多，可扩展）数字量输出多路进行写操作；
08、功能码16：此功能可对单片机4路（甚至更多，可扩展）模拟量输出多路进行写操作。

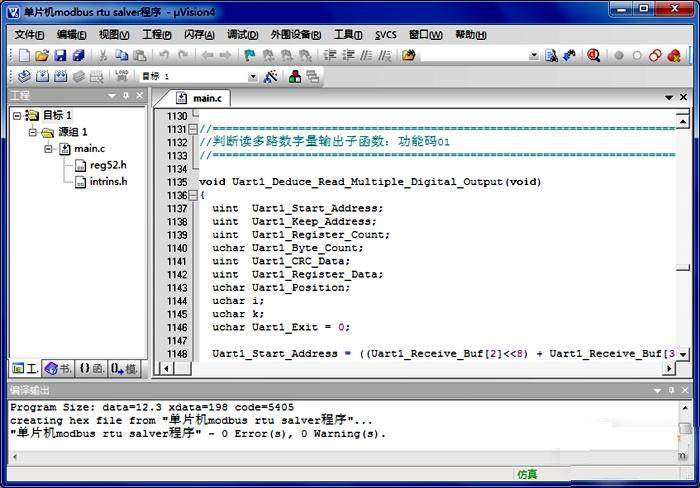

09、单片机程序截图如下

四、通信参数如下：
01、起始位：1位；
02、数据位：8位；
03、校验位：偶校验；
04、停止位：1位；
05、波特率：9600
bp
s；
06、物理层：RS485；
07、通信协议：标准MODBUS RTU串口通信协议；
08、串口选择：使用单片机串口1或者串口2；
09、MODBUS RTU主站：组态软件HMImaker；
10、MODBUS RTU从站：单片机。

2017年04月19日 09点04分 1
