在吧里看见不少模友自制的喷漆用通风柜了,感觉各有千秋,但都有一个纠结的问题:排风机风量和噪声的取舍。风量大自然是好，但风机的功率大，必然带来噪声大的困扰，而且风量如果太大，会影响喷笔喷出的漆流；风量小了，排风效果就不好，喷漆的时候有味道，还得戴防毒面具或口罩，这玩意有人喜欢戴，自然没问题，我是觉得戴着累赘还呼吸不畅的，于是就开始琢磨怎么解决这个问题了。
好在自己是做这个专业的，各种手册、规范、图集不老少，还去过不少实验室，对实验室的通风柜比较熟悉，马上就找到了结症所在：工作孔风速。
所谓工作孔，顾名思义，就是工作时面对人那面的开孔，这处的风速，柜内污染物不同，要求不同，见下图。

由此可见，在柜内污染气体发生量（也就是最大喷漆量）、工作孔控制风速确定的前提下，缩小工作孔的面积，就能减小排风量，这也就是几乎所有实验室通风柜都带有可固定在任意开度的玻璃柜门的原因。

当然，我们家里一般放不下实验室通风柜这么大的家伙，但可以做个缩小版的，其实万能的X宝上就有这种喷漆箱卖，很适合做模型用，如下图。

东西很好，但价格也很好，500多大洋，而且有个很大的缺陷：不好收纳，在房价寸土寸金的这个时代，这还真是个麻烦事。
那就自己做一个吧，总结了吧里各位先行者的经验后，选择了货架用角钢做框架，这玩意便宜，组装灵活，方便改装，在万能的X宝上一搜，正好有家促销高宽各50,、深30的角钢定制展示铁板架子，价格很便宜，就它了。

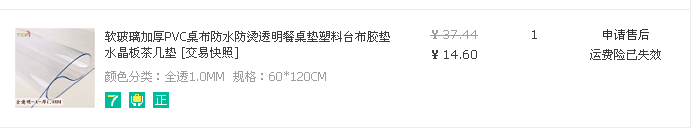

柜壁原来是准备用一次性桌布来做，方便更换，后来组装起来发现这玩意强度太差容易破，而且裁剪并不方便，于是改成了厚度1毫米的PVC桌面胶板，买一块120X60的就够了，使用时胶板内表面贴保鲜膜，喷漆弄脏了就揭下来换。

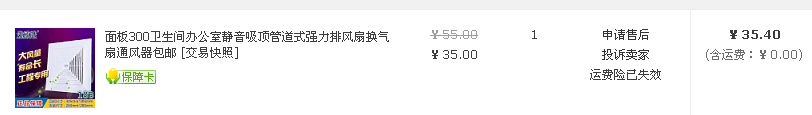

排风机选了最便宜的卫生间通风扇，风量7立方每分钟，功率40瓦，噪声很小，别看它便宜，但结构上是台离心风机，风压比同功率的轴流风机大多了，很适合接风管使用。

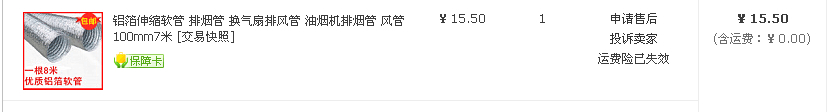

风管当然是要买的,100毫米直径的铝箔风管买了7米。

没买过滤棉，临时在厨房里拿了张吸油纸，用透明胶带粘在风机左下，也能起到挡油漆的的作用。
东西齐活，组装这种小事，对于做模型的各位，简直是不值一提，不过我还是走了点弯路：在PVC桌面胶板上开孔时，我想当然的用了电烙铁，结果发现开孔并不容易，还不如直接用笔刀来得快、来得好。

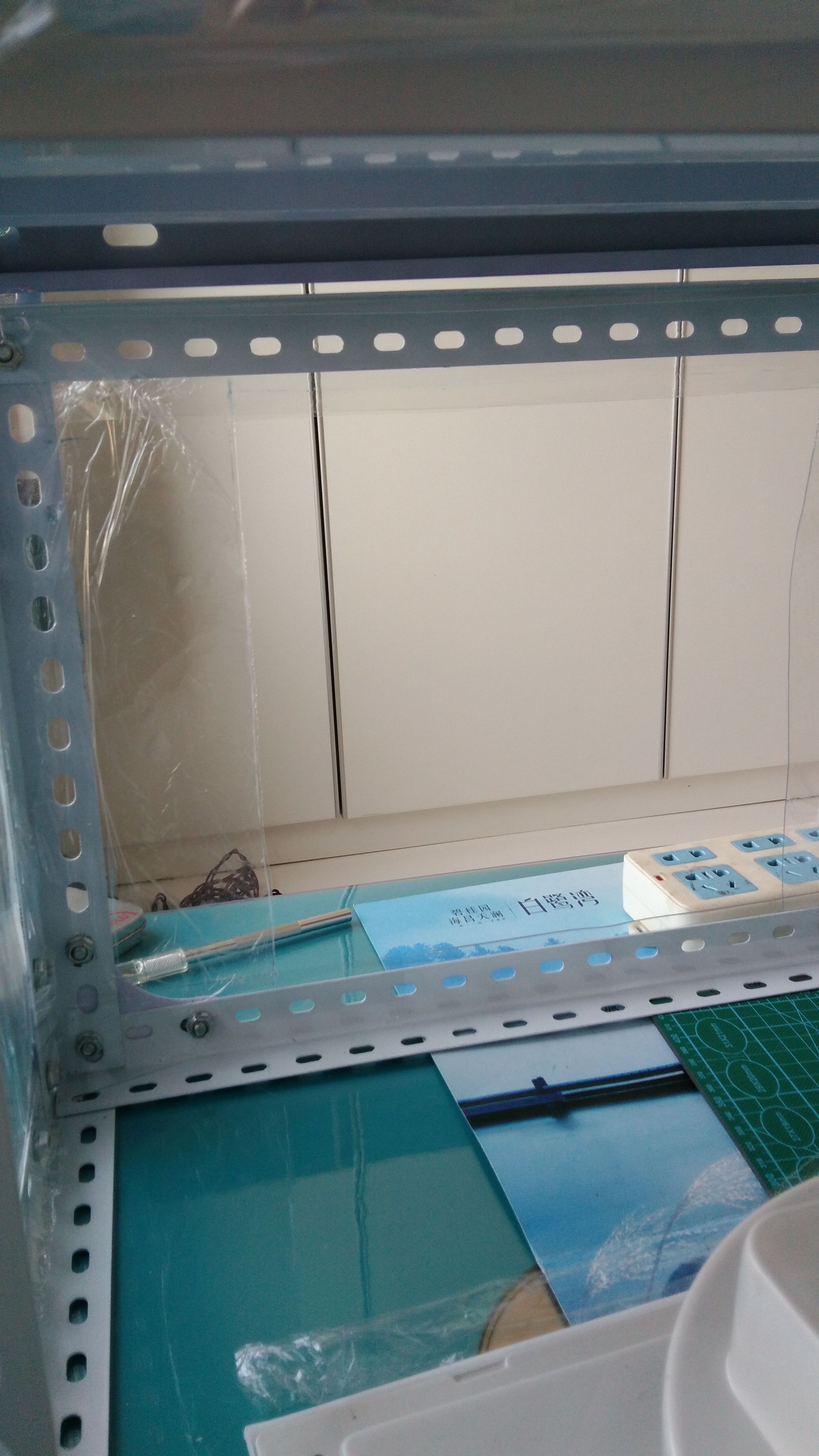

组装好了就是这个样子。

背面胶板上挖了一个比排风扇安装面尺寸略小的方孔，上下各装一根横梁来固定排风扇，横梁内侧各绷一根2公分宽用胶板裁成的细条，使用的时候把风机上下沿插进胶条和横梁之间就固定住了，不用的时候上下一掰就能把风机取下来，组装、收纳很方便。

下面就是关键的地方了：柜门

看见柜子前段两侧这两条角钢没有？就是它了，平时不用的时候就放下贴在两边，基本不占地方，用到的是，就把它往上拉起45度固定住，这就是柜门的框架了。
那么柜门本身呢？这时候就要用到上面提到过的神器了----保鲜膜！

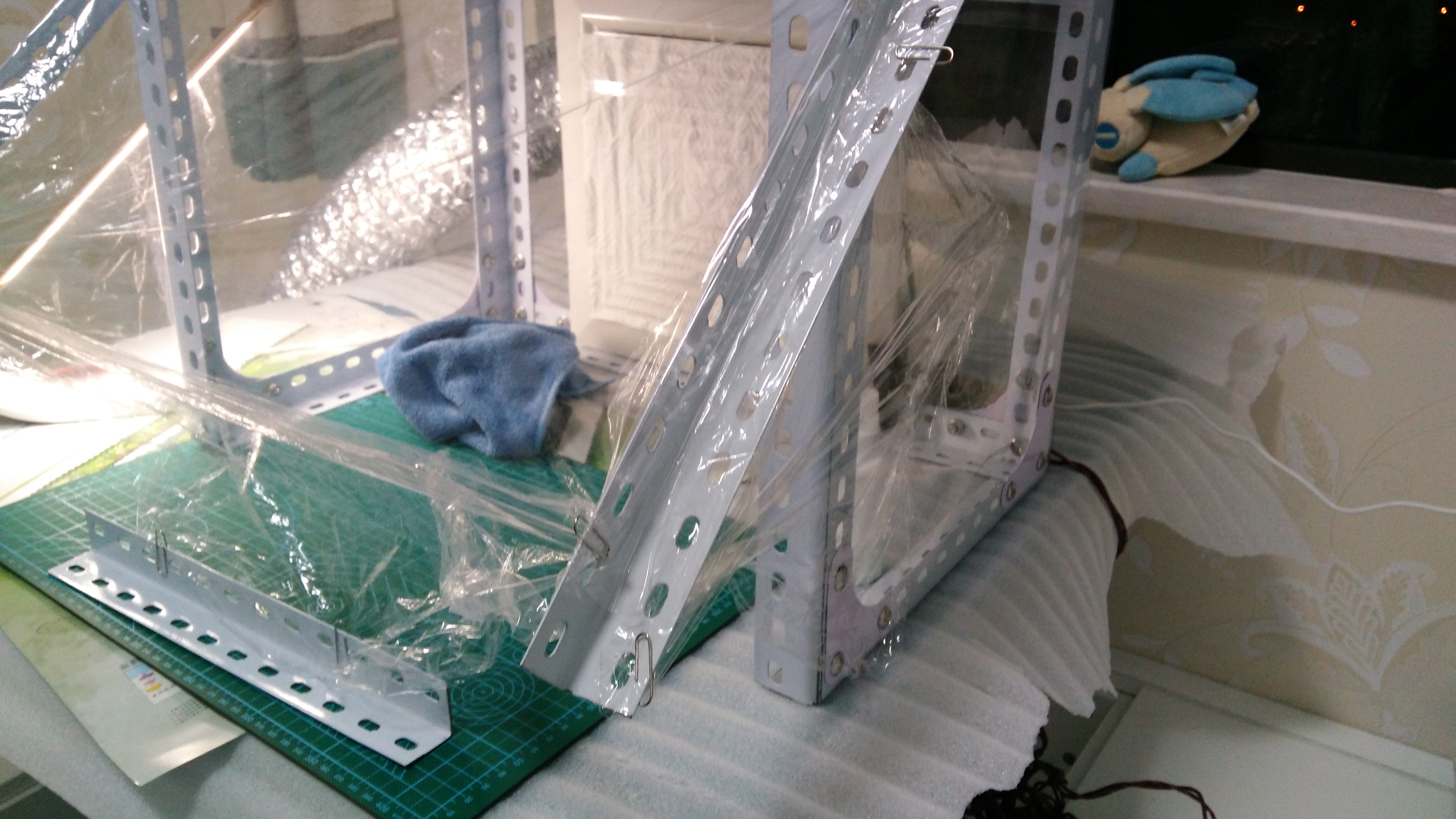

裁两块60公分长的保鲜膜，一块用回形针固定到两条角钢框架上，绷紧，另一块上两角固定在上一块的下沿，自然下垂，垂到桌面上的部分用重物压住或者回形针别住，左右各留出手能伸进去的空间不固定，角钢侧面45度的区域也同样用保鲜膜封闭，这样，一个基本全封闭、仅留有手进去位置能透风的喷漆空间就形成了，绷紧的保鲜膜透明度很高，不仔细看几乎察觉不到它的存在，完全不影响视线。

有了这个柜门，工作孔的面积减小到不到整个正面的十分之一，很小的排风量就能满足要求了。
组装好了后，手头没有漆，临时抓起了旁边的一瓶花露水、一块干抹布，在柜子一通猛喷，把干抹布喷成了湿抹布，愣是一点味道都没闻到，停了风机，把抹布一拿出来，客厅里的LD马上就喊起来了：“你是不是把花露水弄泼了？”，嘿嘿，效果不是一般的好啊。
可能有人觉得这种“封闭”有点麻烦，因为有很多时候是小气量喷涂，用不着这么“大动干戈”，而且部件拿进拿出不方便；笨啊，这时候你不会把回形针拿掉、把保鲜膜往上一掀了事？掀开后柜门后就是个普通的通风柜了，怎么用都可以。
周末在家，把以前买的EM成品挑战者拿出来，喷光油，用打火机油调渍洗液渍洗，再喷消光，全程都在通风柜里完成，房间里一点味道都闻不到，噪声在工作面测35分贝,1米外侧才28分贝，基本可以忽略，效果十分理想，全年都可以做模型了。
至于排风的出路，我是房子装修时就在墙上预留了排风孔，把铝箔排风管往上面一插就行，各位没有这个条件的，可以考虑在X宝上买一个“过梁器”的接头，可以接上风管后直接夹在窗缝里，也很方便。
