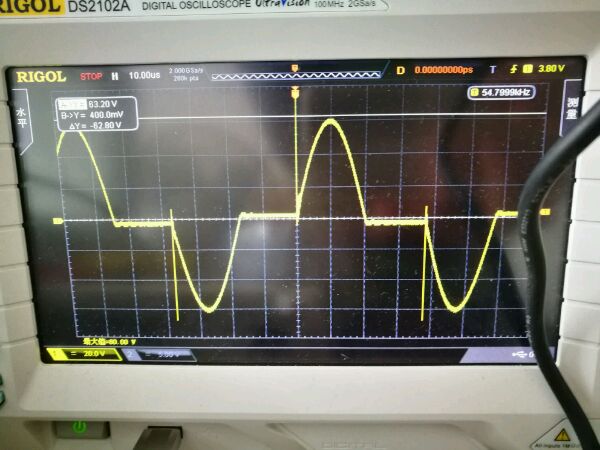

图一: 驱动频率小于LC固有频率
图二:驱动频率大于LC固有频率
无抽头双电感ZVS，在学术界的名称有很多，比如CSPRI（电流源型并联谐振逆变器）、CFPRI（电流馈送型并联谐振逆变器）、双Boost并联谐振变换器等
因为毕业设计可能要用这个拓扑，并且要上311V（市电整流滤波），如果用自激，会出现停振炸管的问题，运行会很不稳定，因此考虑追频它激。前几天试了下用4046自动追频，用的鉴相器2，结果发现根本找不到频率，查波形发现是4046的输入输出波形与数据手册上给的完全不符，导致频率南辕北辙，后来根据4046数据手册上的鉴相器2的状态迁移图进行分析，发现是进入了错误的死循环。。。
后来用百度查找相关问题，发现KC论坛和电源网论坛也有提到过这个问题，但是都没有给出靠谱的解决方法
后来终于在国外的4hv上找到了一个帖子，上面提到了4046自带的两个鉴相器用于谐振变换器追频的缺陷，说明了干扰信号会使得鉴相器2判断错误并且陷入死循环的原因，提出了解决方法（就是自己在外部搭个鉴相器，不用4046自带的）
目前板子已经画好，快要测试了

漏了一段话: 这两种状态都不是正常状态，都是偏离谐振状态，谐振状态是比较纯的正弦波

不懂帮顶

仰望高端玩家

如果鉴相器都用了外部的那还有必要用CD4046吗？应该有比它更好的方案吧。

自己不会用说有缺陷

上图 自动追频，蓝色灯亮代表入锁，红色灯亮代表失锁

为啥会有干扰呢？楼主方便的话能不能拍一下反馈输入鉴相器的波形？

：它。让指甲生长0.0000000017米。使生命最旺的竹笋拔高0.0000035米。蜗牛向前奋进2.4毫米。樱花向地面落下5厘米。而考拉向树上爬6.6厘米。自由坠落的可怜人速度增加十个单位。非洲大草原上猎豹飞奔出28米。79颗恒星随着一次爆炸不再闪耀。蛮族之王有了两成功力。热带雨林里34棵树被人类砍倒。一个痴心人爱上另一个。蜂鸟挥动55次翅膀。尼亚加拉大瀑布流掉527吨水。同时有16000000吨水从地表蒸发。地球被闪电击中6次。每个人体内的每个细胞发生100000个化学反应。Instagram上多出了300000张照片。地球绕太阳转动29.8千米。月光在通往地球的路上已走了80%的距离。但是，这一切的一切，都不会发生了。因为，它，不再存在了。它已经把自己，奉献给了一件伟大而又神圣的事业。为了我的12级+1s

@上二时间长河

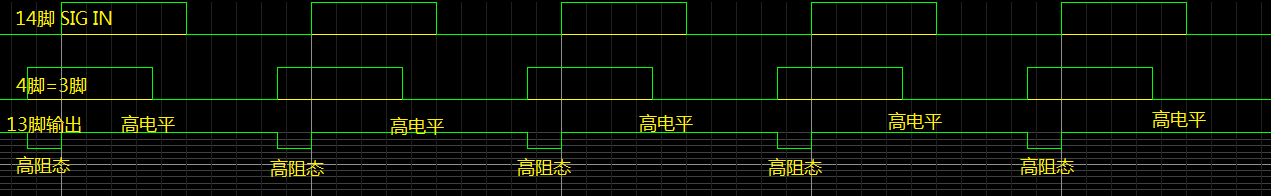

异常状态下的4046鉴相器2的输入与输出（根据记忆所画）
可以发现，与datasheet中所画的完全相反
14脚、3脚频率相同，但3脚超前于14脚时，按照datasheet，对应的那段时间本应该输出低电平，然而它却输出了高阻态

大师这个模块可以做个啥？三相变频器里面的。

根据我之前做感应加热的经验，CD4046的LPF设计很重要，如果参数不对频率将无法跟踪，另外频率不要设置太宽2.5倍左右为宜。
