求助求助！建立floquet port的具体步骤是什么？
hfss吧
全部回复
仅看楼主
level 4
am一颗葡萄树 楼主

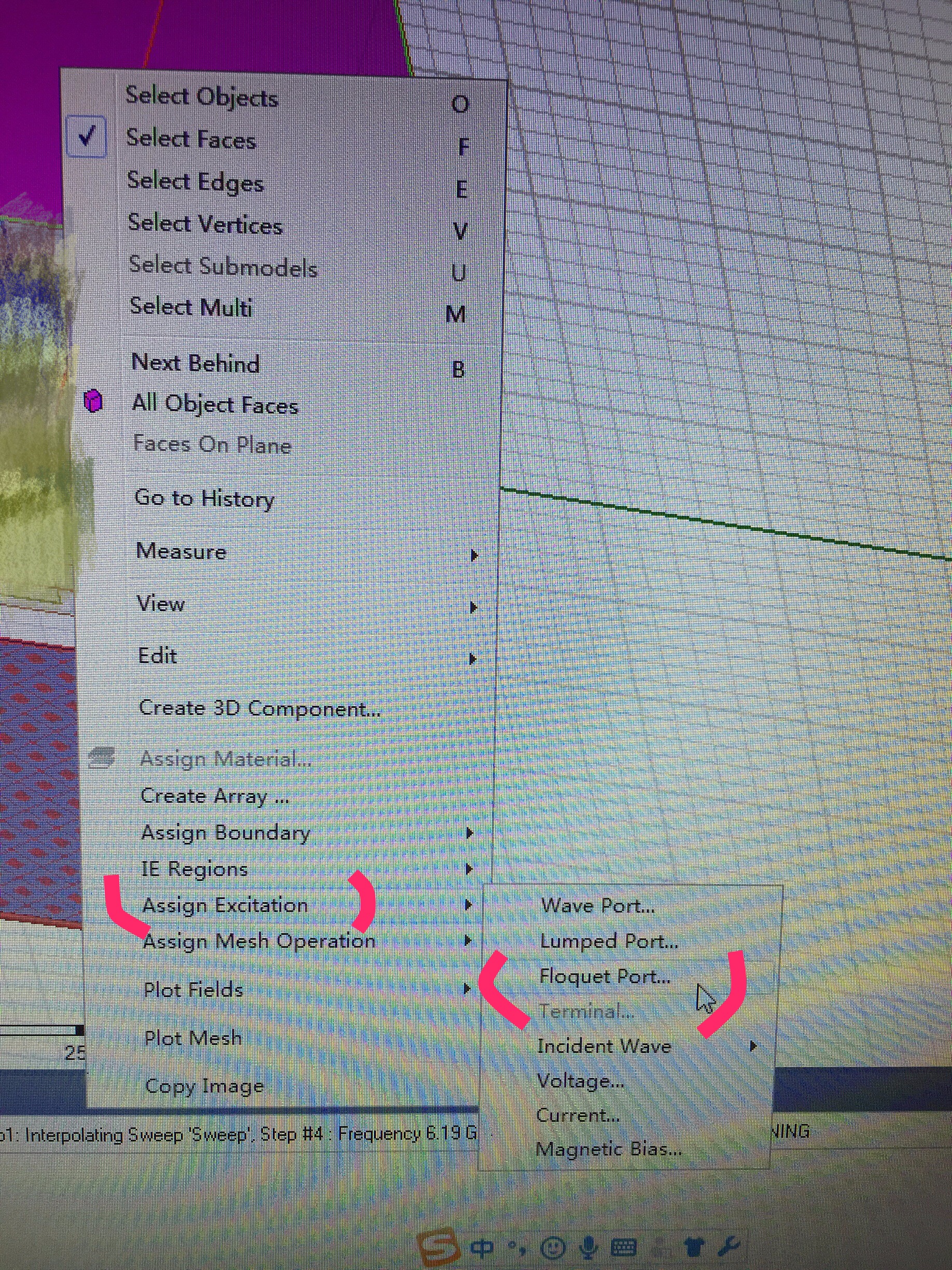

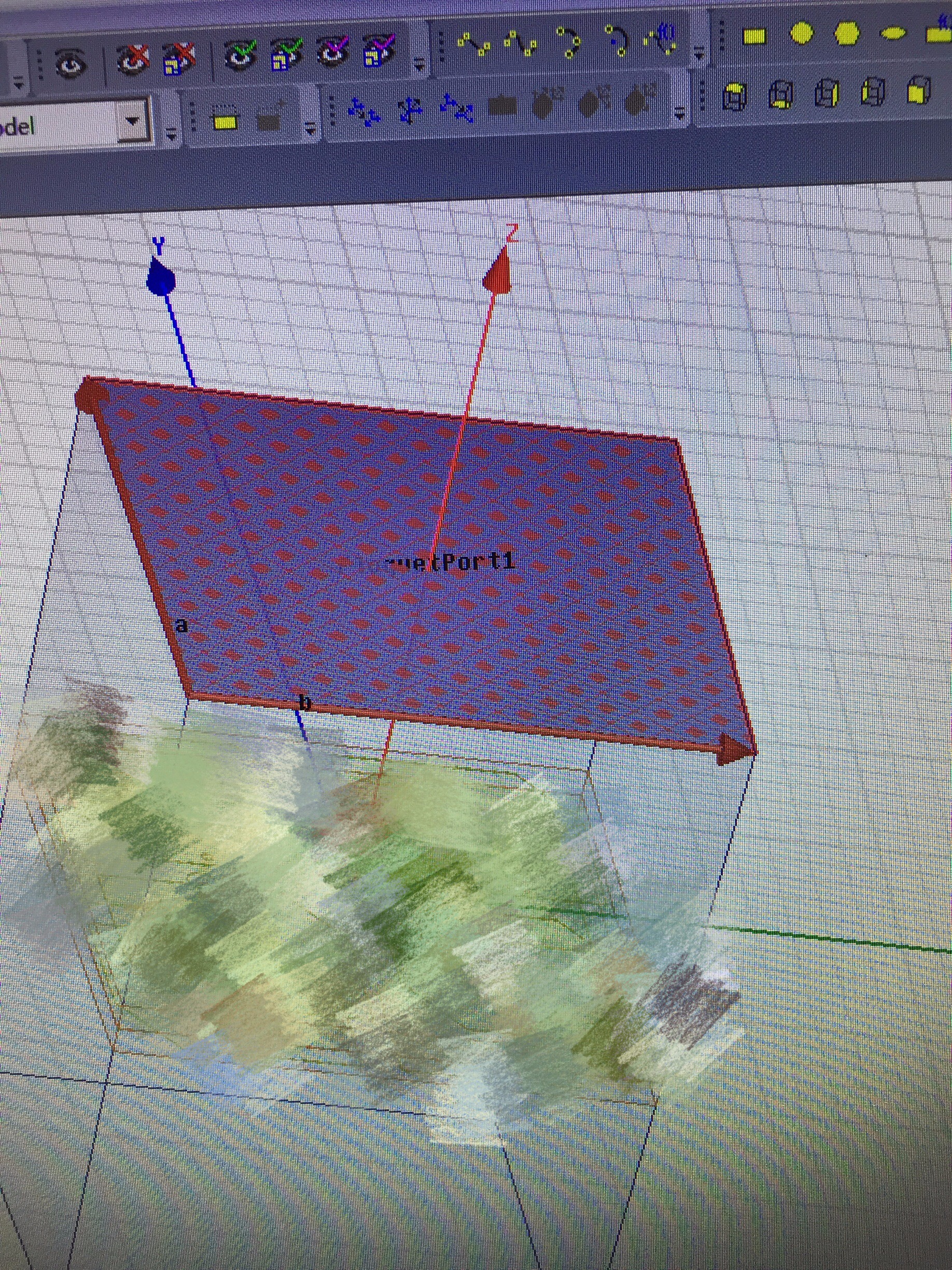

怎样建立floquet port（如下图）？希望能告知具体步骤或者推荐图文帖，拜托！[小乖]
2017年04月05日 16点04分 1
level 4
am一颗葡萄树 楼主
哪里有教程，甩个链接也行啊！[泪][泪][泪]
2017年04月05日 16点04分 2
level 4
am一颗葡萄树 楼主
拿了别人的floquet模型，其他地方做了一些修改，然后就出错了——
2017年04月05日 16点04分 3
level 4
am一颗葡萄树 楼主
2017年04月05日 16点04分 4
am一颗葡萄树
不明白为什么一直说“没有扫描点”[泪]百度了也查不到……
2017年04月05日 16点04分
level 4
am一颗葡萄树 楼主

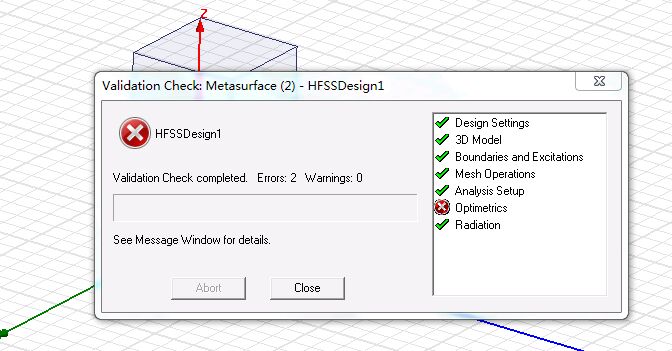

有没有人能告诉我，这个错误是什么引起的？是我把floquet port改错了嘛？？？还是其他地方的错误？
2017年04月05日 16点04分 5
level 4
am一颗葡萄树 楼主
奇怪的是，强制运行的话能够出来一个结果——
2017年04月05日 16点04分 6
level 4
am一颗葡萄树 楼主
我也不知道这个结果图为什么能显示？也不知道它对不对？[泪][泪][泪]
2017年04月05日 16点04分 7
level 4
am一颗葡萄树 楼主
深夜顶贴！！！揣着问题睡不着[泪][泪][泪]
2017年04月05日 16点04分 8
level 9
自知者明37ok
李明洋有本红色的书里面有，你可以去看看，具体我也不记得了
2017年04月09日 02点04分 9
am一颗葡萄树
是这本吗[疑问][疑问][疑问]《HFSS应用详解 电磁仿真设计》？
2017年04月13日 15点04分
level 1
shanary1992
如图所示，在上下两个平面画积分线，要注意的就是，画同一个顶点出发，积分线长度沿盒子边缘，长度一致，上下平面积分线平行
2017年10月02日 08点10分 10
level 1
shanary1992
还有，画好积分线，如果对波的极化方向没有特殊要求，后面的设置全部为默认，默认的波的极化是te和tm
2017年10月02日 08点10分 11
level 1
shanary1992
还有，好像不能设置圆极化，只有线极化，因为我没找到哪里可以设置圆极化
2017年10月02日 08点10分 12
level 1
苍尤伯
你这个明显是优化设置出错了，其他应该没问题。你把Optimetrics删掉，应该不会报错了！
2019年10月13日 13点10分 13
