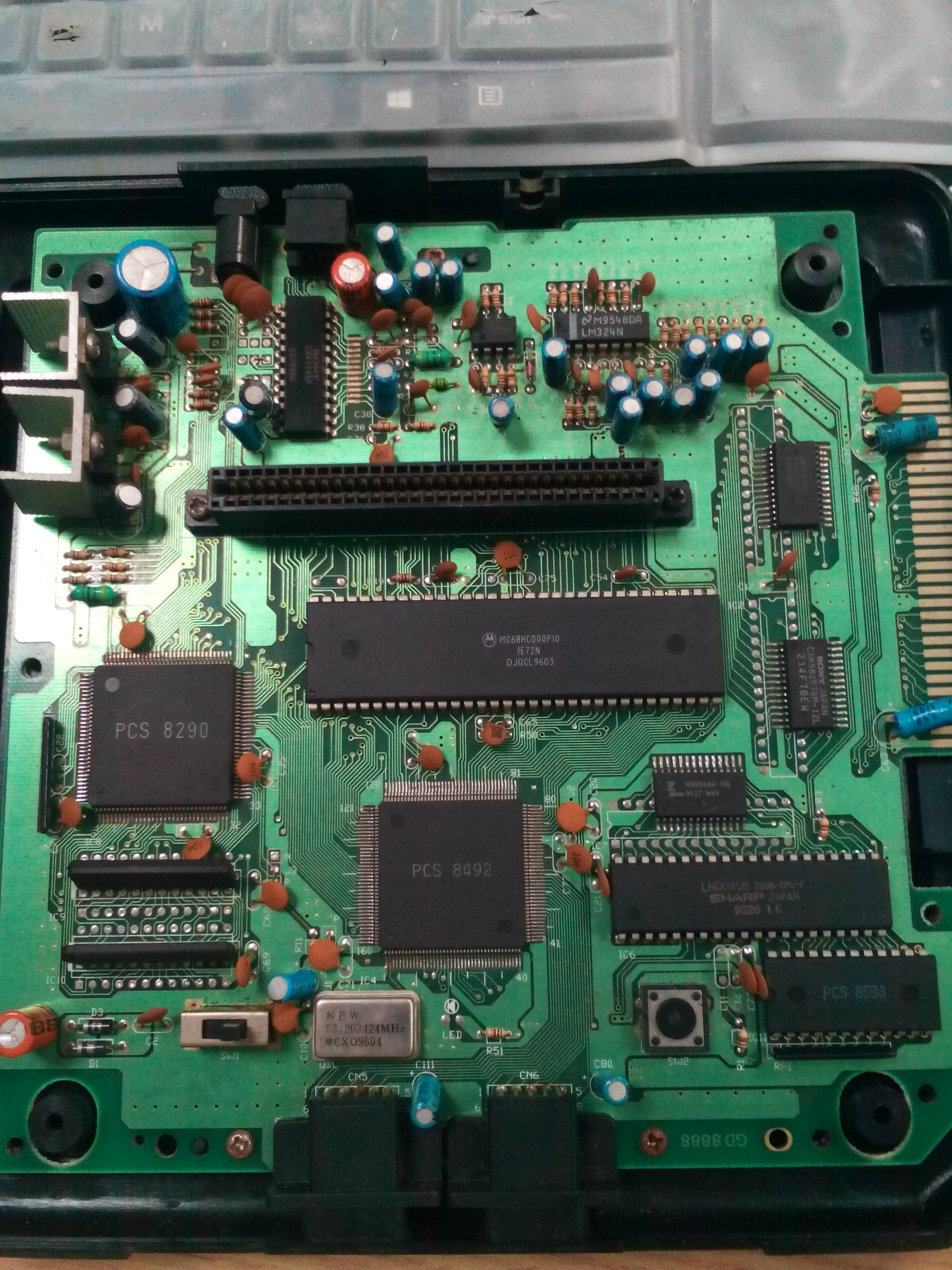

请教这个大板MD2:PCS8492+PCS8290+8593+CXA1145P。如何改N和区？
md吧
全部回复
仅看楼主
level 9
フラナガン機關 楼主
国产的，应该是PAL50的，如何改 NTSC制60 和 跳线区域呢？
2017年03月31日 07点03分 1
level 9
フラナガン機關 楼主
没看出哪里有 制式、区域 跳线呢？ [疑问]
不会在电源附近吧？
2017年03月31日 07点03分 4
level 11
好名让猪都用了
1145旁边，2圆1方的那些就是跳线
2017年03月31日 07点03分 5
曾是过来人
你仔细查查这些线的来龙去脉，然后结合别人的改机教程，就清楚到底哪个跳线什么作用了，，，，，，，，，，另外除1145旁边，还要看看别的地方跳线，，有些板子一个功能切换跳线会出现在几个地方，该断开的要全断开
2017年03月31日 08点03分
フラナガン機關
@曾是过来人 刚画了个图....
2017年04月02日 00点04分
level 9
フラナガン機關 楼主
[咦]欧！仔细一看，1145下方那9个点的确就是了！ 咋定义的呢
2017年03月31日 07点03分 7
フラナガン機關
话说这台机子不知为啥，啥都没改默认PAL50的AV画面特别清楚，目测竟然比手里原装MD1va6还要清晰，一点干扰纹也看不到，很奇怪。[疑问]
2017年04月04日 22点04分
level 9
フラナガン機關 楼主

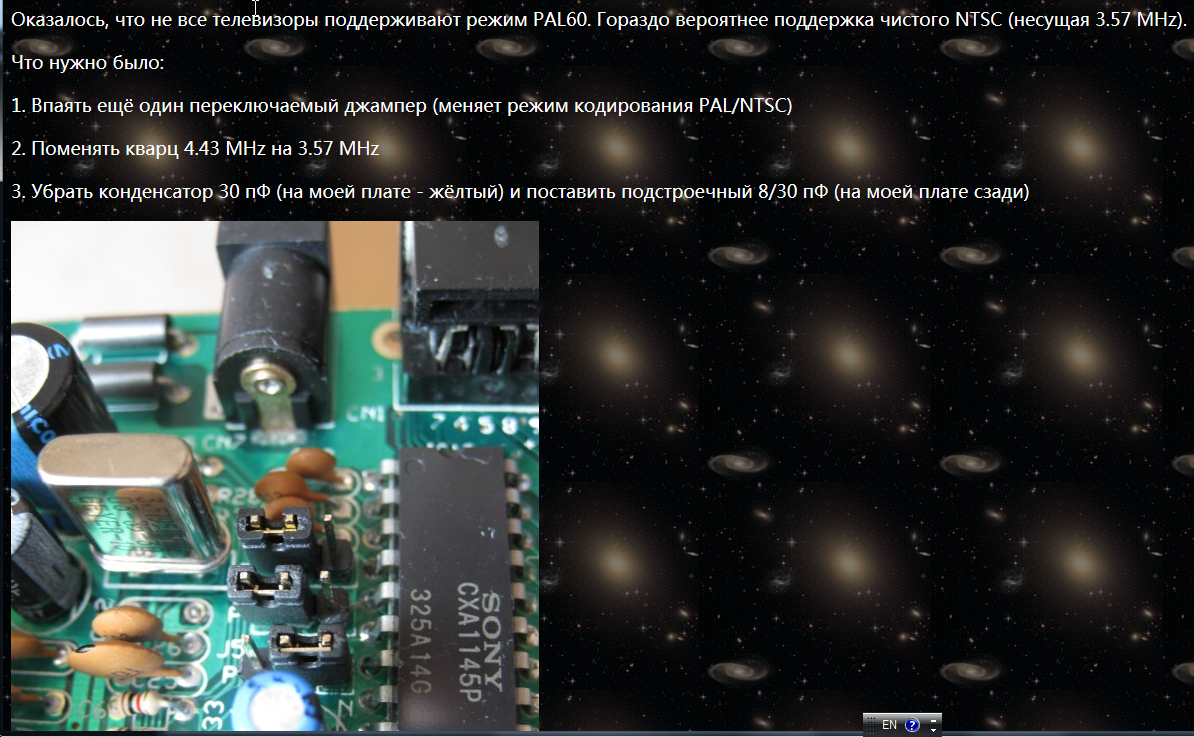

google到俄罗斯爱好者也有改这个板的：
天朝货还蛮受俄罗斯欢迎的样子？[咦]
2017年03月31日 08点03分 8
陈记大叔猪
怎么改呀
2020年04月15日 11点04分
level 12
璐村惂鐢ㄦ埛_072MRDD馃惥
我的机器和这个类似，大致改法是把索尼cxa1145的接地的第7脚与地断开，接到5v，再把晶振换成53.693175。
2017年03月31日 13点03分 9
フラナガン機關
恩，等晚上下班回去参考你的建议再看他走线。
2017年04月01日 01点04分
フラナガン機關
早上看了走线，画了个逻辑图，还没实施.............
2017年04月02日 00点04分
level 9
フラナガン機關 楼主
恩，查到资料说:PCS8492 与 SE94 实际都是pcs的，一个模拟MD1-VA5的315-5402，一个模拟MD1-VA6的315-5433,逻辑应该是一样。
他们相当于集成TA04与TA05的功能。
而315-5433的针脚定义如下：
2017年04月01日 01点04分 10
level 9
フラナガン機關 楼主
而主要关注的VDP是PCS8290，相当于模拟315-5313，貌似其中四十多脚位置和视频的输入输出有关？
2017年04月01日 01点04分 11
フラナガン機關
功能上TA06应该也是类似的吧。
2017年04月01日 01点04分
level 9
フラナガン機關 楼主
也有说PCS8492模拟315-5433的，实际都是一样。看来就是个克隆 原版MD1的结构塞到md2里。
2017年04月01日 09点04分 12
level 9
フラナガン機關 楼主

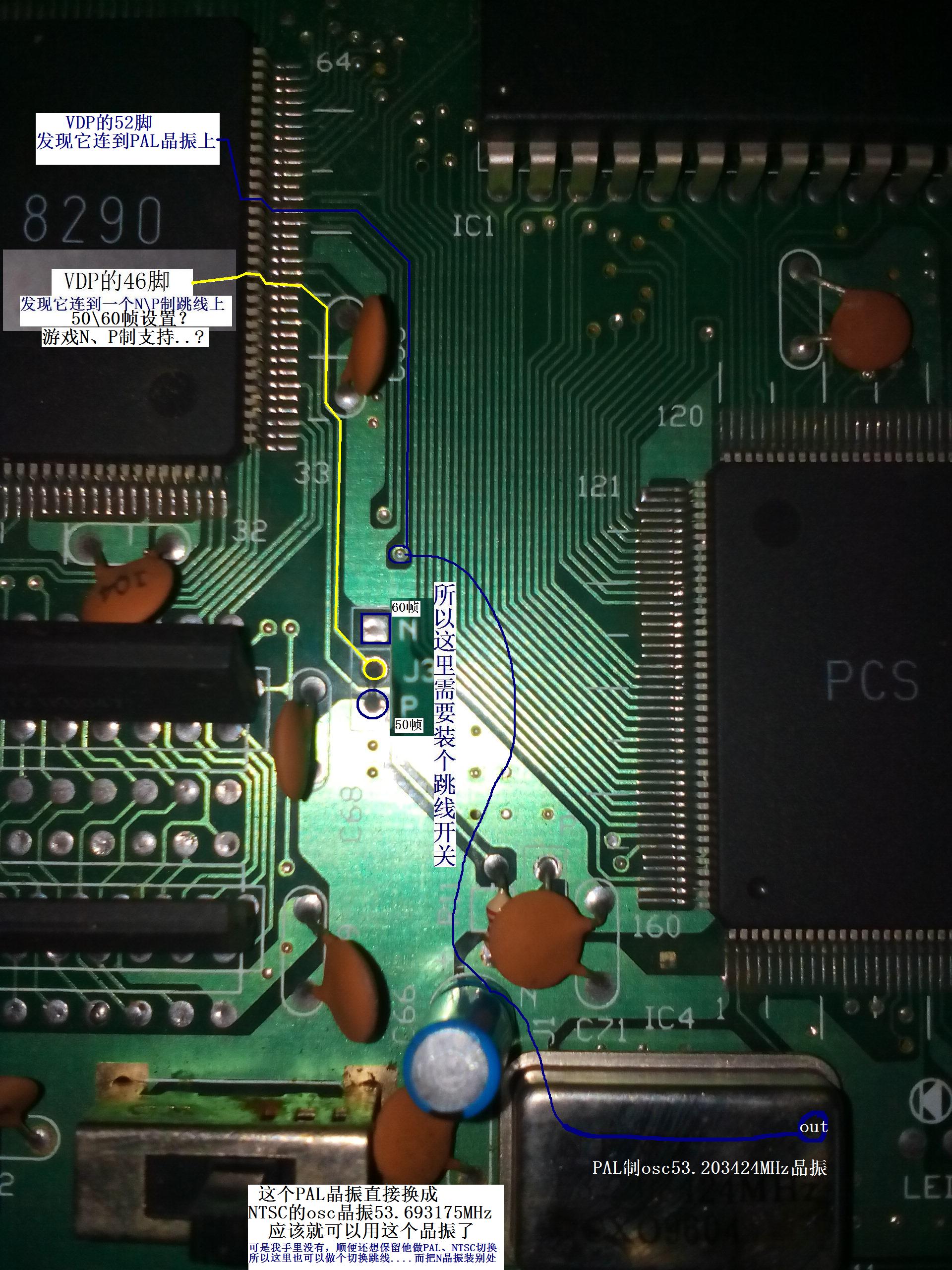

那麽测出线路，在参考原理图，大体设计如下：（先画个图，还没实施呢）
应该是这莫个道理吧？[咦]
2017年04月02日 00点04分 13
フラナガン機關
对VDP方面理解不多...........
2017年04月02日 00点04分
KoferMa
前两张照片是什么书？
2017年05月04日 09点05分
フラナガン機關
@KoferMa 对应芯片的官方说明书。
2017年05月04日 22点05分
KoferMa
@フラナガン機關 这些说明书是哪里找到的？很多芯片资料很难找
2017年05月06日 02点05分
level 9
フラナガン機關 楼主
2017年04月03日 11点04分 15
フラナガン機關
另外主芯片8492的72脚还有一个Lang语言跳线。主芯片8492的154脚也存在一个你N、P跳线。
2017年04月04日 06点04分
フラナガン機關
主桥这两个跳线定义：LANG 5V = English, 0V = Japanese。FRES 5V = 60Hz, 0V = 50Hz
2017年04月05日 02点04分
フラナガン機關
这两个是用来设定主机的区域版本的，与显示系统无关。
2017年04月20日 02点04分
level 9
フラナガン機關 楼主
以上是归纳总结对具备独立VDP的MD主机改制式相关的资料，下一步就是实施
了， 等实施验证后再独立发个具备独立VDP主机如何改制式的教程帖子吧，否则提题帖看的人很少。
2017年04月03日 11点04分 16
フラナガン機關
以后有机会再研究研究立体声，我最终目标是希望与之前的追加视频输出帖子配合，就把独立芯片这类MD：制式、视频、声音和降干扰的教程都涵盖了。[哈哈]
2017年04月03日 11点04分
フラナガン機關
NTSC制60据说没有PAL制60的色彩好看............但显示设备并不是都支持PAL60。
2017年04月17日 05点04分
level 8
只为香
期待楼主大作。不过双声道不好搞。
2017年04月04日 09点04分 17
level 11
LemonTarts
期待楼主投入生产
2017年04月04日 12点04分 18
LemonTarts
你出我一定买
2017年04月04日 12点04分
level 9
フラナガン機關 楼主
其实这个板结构与MD1原装机基本一样只是没有耳机口，所以这些方法应该与MD1原装机共通。
2017年04月05日 02点04分 19
