第一次做，没车床，全是以前收集的各种配件组装，需要打磨的地方就用手动模型钻和什锦矬搞。现在已经初具成型了，就等金刚砂切割片到了就撸加热缸了。
手磨和切割片真不适合切试管，坏了一根，赶紧买了金刚砂。
材料：
18mm试管
15mm试管
各种拆来收集到零件
外壳零件
散热片零件
高温硅胶
密封圈也是拆的零件
还没到货的金刚砂轮
飞轮组还没开始弄，但是已经有材料了。
目标是成本控制在30元以内。
下面上图，都是已经在组装的图片了

第一张图挂了，这里补上

求助大神，动力缸活塞部分必须要气密很好的吗？我用的15mm试管，活塞能不能用12mm的？或是用其他什么代替，一定要完全密闭吗？

没合适的活塞，直接做一个
活塞材料，锡。

帮顶~~

不可以啊

加热缸移气缸不需密封

楼主在斯特林爱好者群里面吗？有兴趣私信我，大家一起努力

没有......

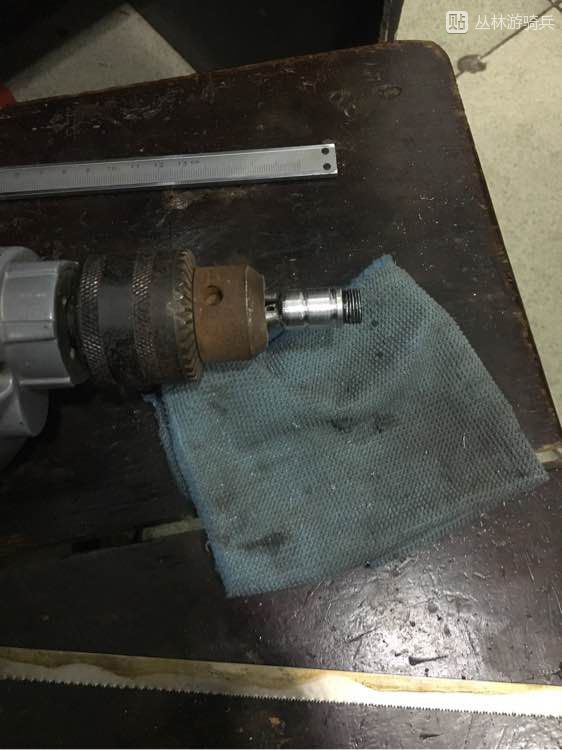

打磨活塞和打磨密封环槽。没车床就只能靠这种土办法了……还行，还在修正一些小地方

但是有个小问题...动力活塞装入后，推动活塞，移气活塞却一动不动。难道移气活塞也要我做气密吗……

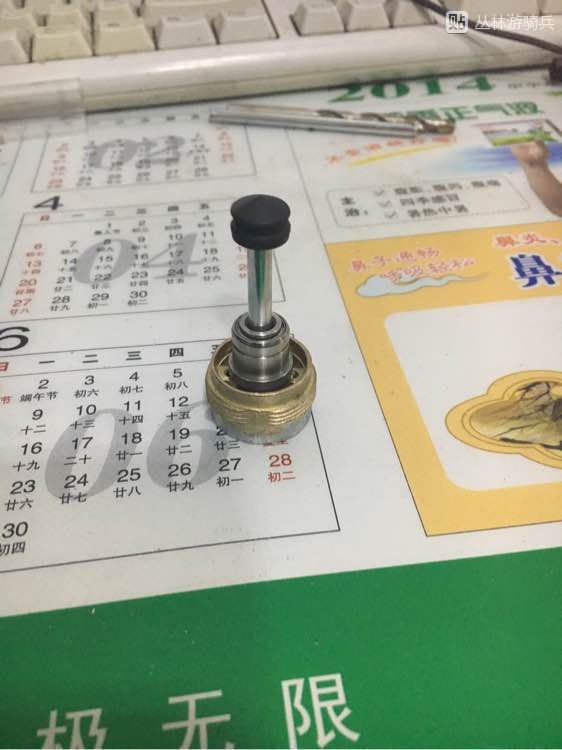

今天又做了一个，动力活塞还没做。尽量模块化了.....

动力缸毕需密封

移气活塞毕需密封

动力气缸与活塞需要密封，移气气缸与活塞不需要密封，活塞和活塞杆等往复运动部件在保证强度情况下，越轻越好，尽量使用塑料或铝，移气活塞在低温斯特林中尽量用泡沫或空心塑料，加热和散热缸头传热要好。
