555定时器产生1khz的方波，用3片74160进行分频，最终得到1hz的方波
555定时器产生1khz的方波，经过第一片74160得到100hz，经过第二片得到10hz，这三片得到的方波用示波器查看都是
正确的
，但是经过最后一片得到的方波不是1s一个周期，总是4s左右一个周期，为什么
2017年03月01日 07点03分 1
level 13
贴吧用户_00X1aW4
前面的555产生1KHz方波没什么问题，后面的分频电路出差错了，
按楼主接法搭建的分频仿真
到第二级分频输出就出现问题了
正常的连线接法如下
2017年03月02日 03点03分 2
米诺子的暖儿
放错图片了（放的很早之前的[狂汗]，），我连线跟你的这个一样，前两片74160分频都正确，最后一片，出来的方波总是4s一个周期
2017年03月02日 05点03分
米诺子的暖儿
可以发你一份源文件看看吗
2017年03月02日 05点03分
level 5
米诺子的暖儿 楼主
这张图有错误吗
2017年03月02日 05点03分 4
贴吧用户_00X1aW4
这怎么看啊，这张图示波器是1，楼下那张图怎么就成2了，用160这样是不会错的，如果是161就按6楼的。
2017年03月03日 05点03分
level 5
米诺子的暖儿 楼主

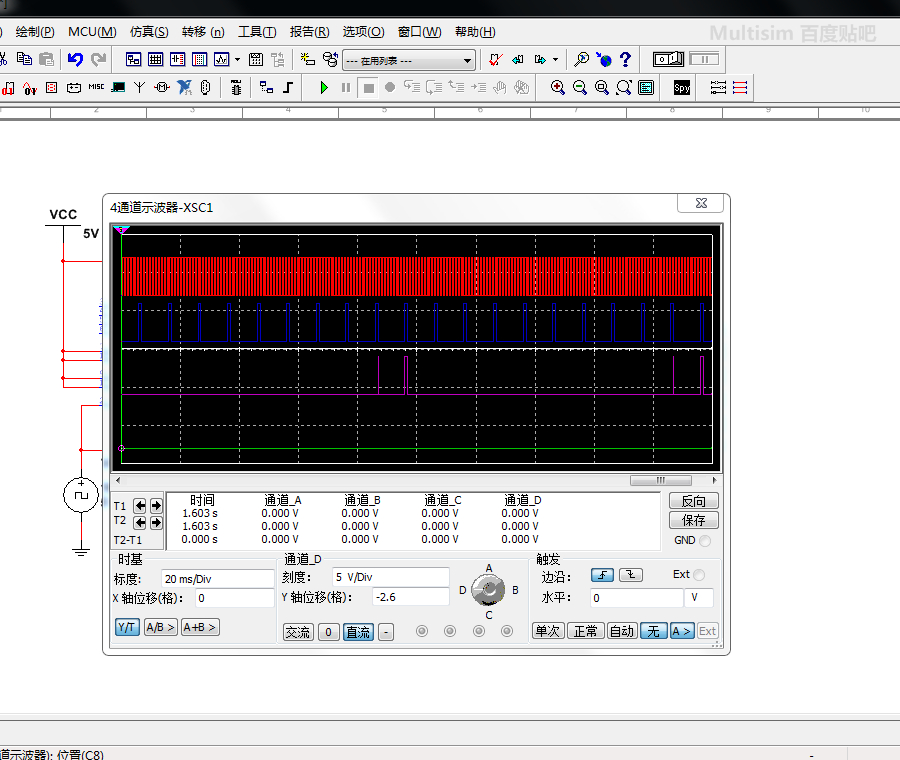

看，总是4秒左右
