做一个一米大小圆管的静电场3D仿真需要多高配置？
ansoft吧
全部回复
仅看楼主
level 5
少侠留步🍭 楼主
关于一个圆片电极和铁管的高压静电场仿真，仿真出的电场云图在圆片附近规则，其它部分很不规则，（网格划分采用默认设置），很简单的结构，电场分布却不规则，是我的仿真有问题还是事实就可能是这样呢？
2017年02月20日 02点02分 1
level 10
518落木
一般配置即可，截图上来看看
2017年02月21日 04点02分 2
少侠留步🍭
好的谢谢，楼下上图了请帮忙指导一下
2017年02月21日 05点02分
少侠留步🍭
电脑配置在12楼。另外对于不同模型手动剖分网格的注意事项可以详细讲讲吗
2017年02月21日 07点02分
level 5
少侠留步🍭 楼主
9
2017年02月21日 04点02分 3
少侠留步🍭
1,铁管(iron)直径15cm;高50cm;厚1mm;0kv;电极(stainless-steel)直径4.5cm;厚2mm;-50kv;电极与铁管相距20cm;
2017年02月21日 04点02分
level 5
少侠留步🍭 楼主
这分别是yz截面的电场强度和电势分布云图
2017年02月21日 05点02分 4
level 5
少侠留步🍭 楼主

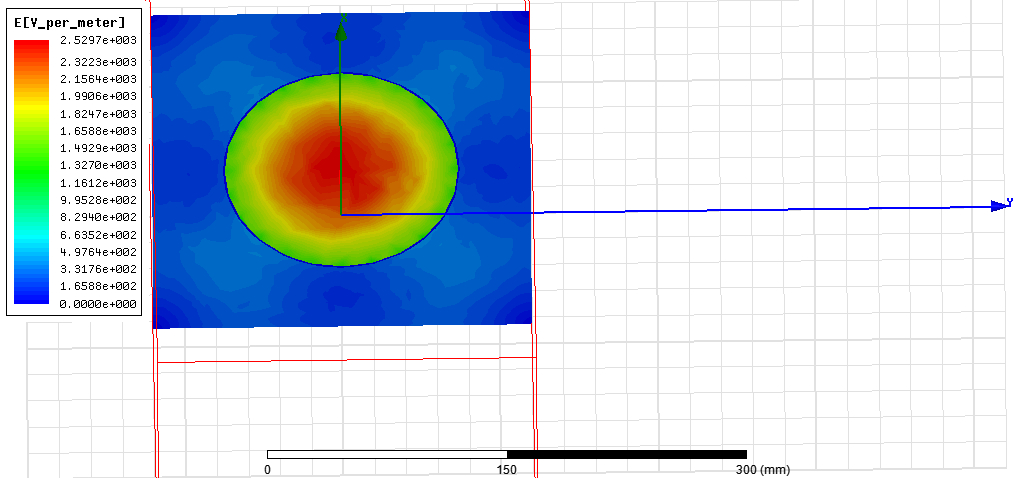

这是xy横截面电场强度图，从z=-20cm,z=-10cm,z=0cm,处，随着z的增加，云图越来越无规则，
2017年02月21日 05点02分 5
level 5
少侠留步🍭 楼主
网格划分采用系统默认
2017年02月21日 05点02分 6
level 5
少侠留步🍭 楼主
这是中上部的电场矢量图
可以看出有比较明显的箭头汇集交叉处，那么这是实际可能的情况，还是因为仿真出错设置有问题？
region50%，region的六个面设为0V.
2017年02月21日 05点02分 7
level 5
少侠留步🍭 楼主
@ 518落木
2017年02月21日 05点02分 8
少侠留步🍭
@518落木
2017年02月21日 05点02分
level 5
少侠留步🍭 楼主
同样是z=0处，在我主动细化了网格后，云图效果有了明显改善，但同样是随着z的增大场分布变得不规则
2017年02月21日 06点02分 9
level 5
少侠留步🍭 楼主
同样是z=0处，前者细化后者未细化
2017年02月21日 06点02分 10
level 5
少侠留步🍭 楼主
z=50mm处，前者细化网格后者默认网格
2017年02月21日 06点02分 11
level 5
少侠留步🍭 楼主
这是电脑配置
2017年02月21日 07点02分 12
