430p屏轴手动打孔详尽教程
联想y430p吧
全部回复
仅看楼主
level 10
玻色子ლ 楼主
自己刚刚搞完打孔, 发个贴, 也能帮一下为屏轴发愁的吧友[太开心]
这里采用手钻打孔,黑内六角螺丝,外观规整, 不用打磨, 不用电钻,不费力
帖子主要介绍工具和操作
2017年02月17日 05点02分 1
level 10
玻色子ლ 楼主
工具:
自左向右: m2.5六角扳手(是否必要取决于螺丝种类)、 2.1mm钻头(买不到的话就用2.0) 、2.5mm钻头 、手钻
2017年02月17日 05点02分 2
玻色子ლ
这种手钻的尾部是可以自由转动的。 顶住钻尾 另一只手转动， 比一体式手钻的螺丝刀式用法更能保证钻孔同轴
2017年02月17日 05点02分
玻色子ლ
落下了第四个, 六毫米钻头
2017年02月17日 06点02分
level 7
贴吧用户_Qye1aU1635
冷冷清清，凄凄惨惨戚戚。。。[乖]
2017年02月17日 05点02分 3
玻色子ლ
谢谢帮暖[吐舌]
2017年02月17日 05点02分
level 10
玻色子ლ 楼主
螺丝选用m2.5x20黑色沉头内六角螺丝 长度正好
不仅更好看, 而且沉头螺丝可以有效控制螺丝头露出c壳的长度
螺帽:m2.5外六角自锁螺帽, 螺帽拧紧后不会出现松动, 而且螺丝的长度配合机身厚度, 正好拧到头
2017年02月17日 05点02分 4
玻色子ლ
螺丝的商品链 接在21楼
2017年03月06日 16点03分
level 7
贴吧用户_Qye1aU1635
特地回来再顶[乖]
2017年02月17日 06点02分 5
level 10
玻色子ლ 楼主

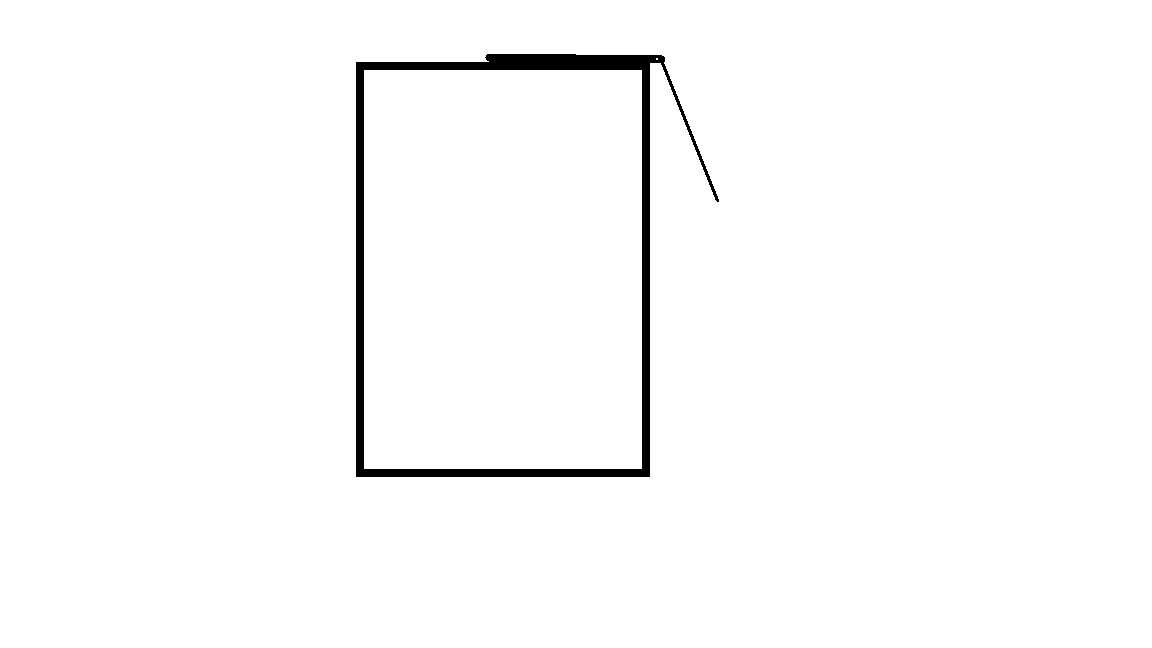

钻孔姿势: 去下d壳后请打开屏幕.键盘贴在桌面上倒扣放置
拧开手钻头部, 钻头插进夹具,再拧紧, 这样肯定打滑,可以用钳子使劲拧紧(夹具不合适的话钻尾拧开还有一个夹具,尽量用细的)
如果螺丝柱完好, 请先上2.1的钻头(因为2.5的对于螺母太粗了),从螺丝孔钻透c面
如果螺丝柱已跪, 请用钻头捣碎,再掀起c壳一定角度把螺丝柱倒出来, 一定要倒出来!!一定要倒出来!!,然后直接用2.5钻头从螺丝孔钻透c面
2017年02月17日 06点02分 6
level 10
玻色子ლ 楼主

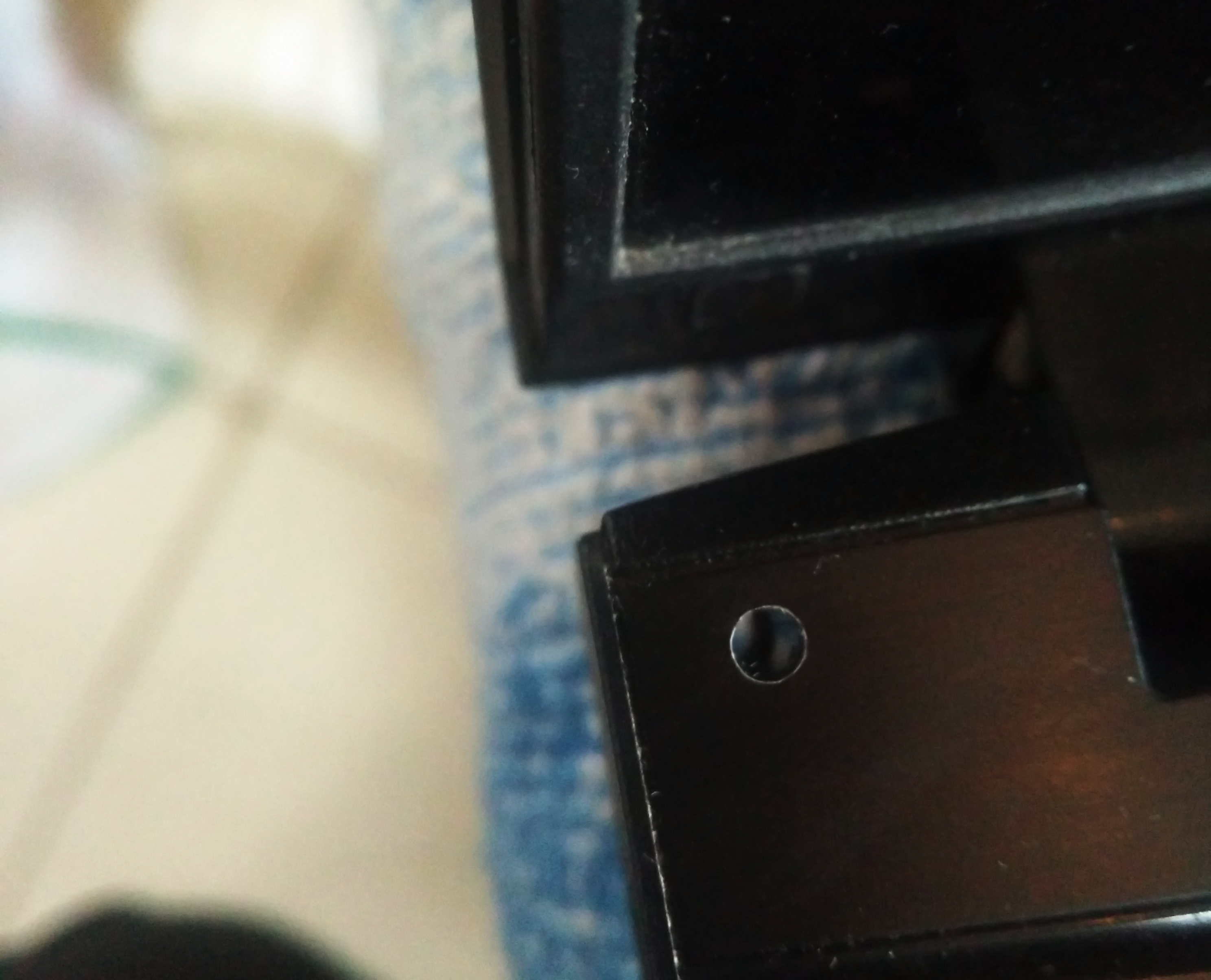

如果你活好的话就会得到一个相对规整的孔
然后用2.5的钻头从这里把孔扩成2.5mm(c面金属壳有效厚度很小,一下就好, 轻点钻)
之前已经用2.5钻头的直接看下一步
2017年02月17日 06点02分 7
异界de大侠💕
这一步能详细点吗，直接2.1钻透，在用4mm的，可以么[哈哈]工具马上了
2017年03月19日 16点03分
玻色子ლ
@异界de大侠💕 因为螺丝是2.5的所以整个孔直径要扩成2.5 4mm的只是用来把口扩大好让螺丝低一点
2017年03月20日 02点03分
玻色子ლ
@异界de大侠💕 当然也可以把螺丝强行拧进2.1的孔, 因为螺丝粗,相当于攻丝
2017年03月20日 02点03分
玻色子ლ
@异界de大侠💕 不是让你用4mm的弄进去啊, 只是在洞口磨一磨 ( 噫~怎么这么污
2017年03月20日 02点03分
level 10
玻色子ლ 楼主
可以看到直接放上螺丝是比较高的, 搞不好会碰到b面
这里需要祭出粗♂钻头, 我用的6mm的 实际4mm的更好
直接手拿着转动扩孔,不要急着进给 动作要轻,转的要快[滑稽]
这样扩出来才光滑
一小下就好
下沉螺丝螺丝头是圆台型, 扩成这样,螺丝头下沉程度就足够了
想让螺丝更平可以继续,但是 别把整个孔都搞粗了
2017年02月17日 06点02分 8
玻色子ლ
这里建议放进去螺丝, 关盖试试, 确保不会碰到b面
2017年04月04日 03点04分
level 3
涉县睿杰办公
钳工毕业生？
2017年02月17日 06点02分 9
玻色子ლ
机械没毕业生[滑稽]
2017年02月17日 06点02分
level 10
玻色子ლ 楼主
装上c壳,把螺母橡胶一侧朝外放入螺丝孔用个东西卡住,再用小扳手拧紧c面螺丝(别划伤屏幕)

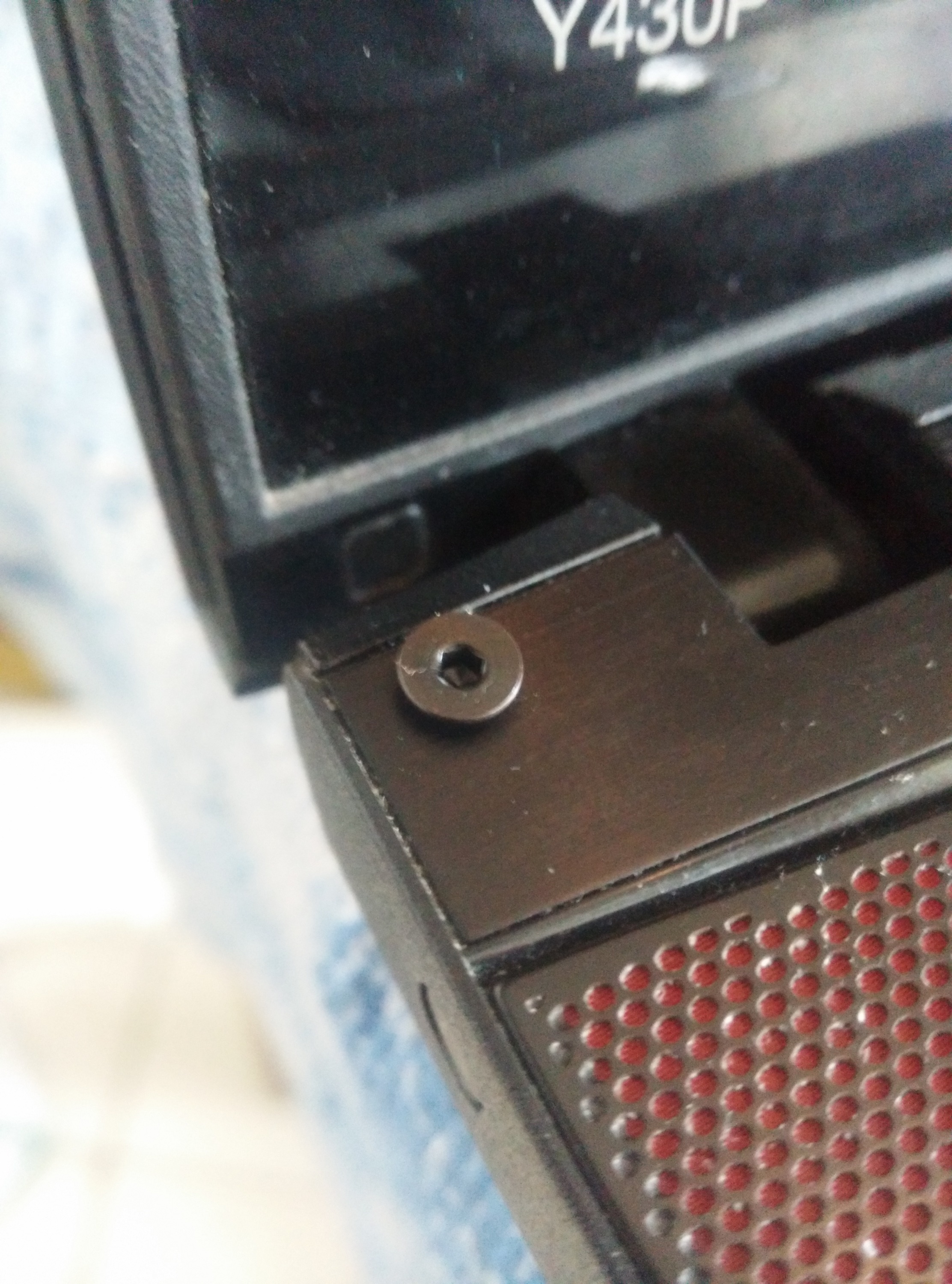

拧到底这样, 还可以再出来一点, 但也不用太紧, 以没有缝隙为准吧
2017年02月17日 06点02分 10
异界de大侠💕
螺丝型号2.5mm外经长度多少，滚花螺帽2.5 6 3.5的效果好吗，你这个看起来更好看
2017年03月19日 16点03分
玻色子ლ
@异界de大侠💕 都可以, 这个螺母对角5.5mm, 链接在21楼
2017年03月20日 02点03分
异界de大侠💕
滚花的好看么[太开心]已经准备买你这套了，运费15
2017年03月20日 04点03分
醉酒成梦💯
这一步怎么锁螺母以及以后怎么拆螺丝楼主能再详细讲讲吗？不是很懂。
2017年09月14日 15点09分
level 10
玻色子ლ 楼主
到这就完了, 用手钻是比较省事而且效果相对不错的打孔惹. 电钻我也有, 嗷嗷叫, 一启动就猛地一晃[阴险], 没敢在本子上用. 小的轴有点不同心, 应该也能用,但还是不如自己弄效果好
2017年02月17日 07点02分 12
level 3
王叔叔的跖骨🎅
后壳裂了可以加固么
2017年02月17日 07点02分 13
玻色子ლ
可以。 但已经裂成这样了，还是得换个壳
2017年02月17日 08点02分
王叔叔的跖骨🎅
@玻色子ლ 这个是c壳还是d壳啊？好换么
2017年02月17日 09点02分
玻色子ლ
@王叔叔的跖骨🎅 d面内壳, 最难换的一个, 需要依次拆下d,b,主板,屏幕[滑稽], 但已经这样了虽然加固完理论上能用, 但不换也不是个事啊
2017年02月17日 09点02分
王叔叔的跖骨🎅
@玻色子ლ OMG[笑尿]我还是对付用吧，能坚持多久算多久吧
2017年02月17日 23点02分
level 10
玻色子ლ 楼主
@爱笑的微风1 能给加个精不[乖]
2017年02月17日 13点02分 14
level 12
kynow
[你懂的]同款手工钻
2017年02月18日 01点02分 17
level 13
SubZer0
[真棒]我正需要打孔。最近大力出奇迹 给弄断
2017年02月19日 01点02分 18
玻色子ლ
我并没有大力，两年断了两次[泪]
2017年02月19日 01点02分
SubZer0
@玻色子ლ 我本来没坏，知道可能断，都是轻开轻关没问题。前段时间被人用力开关下给断了[阴险]而且我过保了…等回到学校买工具看你的帖子来打孔
2017年02月19日 01点02分
玻色子ლ
@SubZer0 嘛，我第一次断也是别人搞的，给妹子拿回宿舍用了两天，回来两边全晃了。平时都是接显示器当台式用的，所以干脆等到快过保拿去换的壳
2017年02月19日 02点02分
SubZer0
@玻色子ლ [阴险]我过保难受。我眼睛都要被这破屏幕同化了，感觉外接也不错
2017年02月19日 02点02分
